Лазерно-прасувальну технологія (Лут)

Ну ось ми з вами і дісталися до самого важливого і хвилюючого моменту в електроніці: створення друкованих плат за допомогою лазерно-прасувальну технології або просто скорочено ЛУТ. Технологія ЛУТ зародилася зовсім недавно, можна сказати з появою лазерних принтерів. Думаю, вам відомо, що лазерні принтери заправляються порошком - тонером. При великій температурі тонер плавитися і "осідає" на друкованої поверхні. Саме цей принцип і закладений в ЛУТ. Тому, щоб використовувати цю технологію, нам потрібен всього-на-всього лазерний принтер і праска.

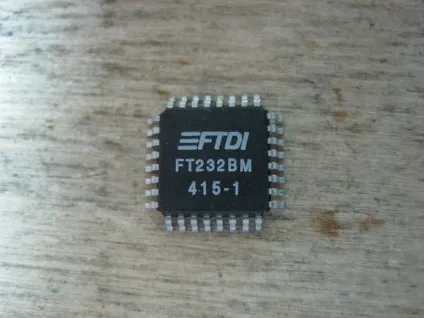

Отже, приступимо відразу до справи. Лут я буду показувати на прикладі створення макетке для мікросхеми в корпусі QFP-32

тим самим я вб'ю відразу двох зайців: покажу Вам ЛУТ і створю собі макетке для цієї Мікро.

Макетна плата повинна буде мати приблизно ось такий вигляд:

А для чого це треба? Так як між висновками цієї микрухи крок ну дуже маленький, а ми хочемо її вставити в нашу макетну плату для створення будь-якого пристрою, то зрозуміло справа, що туди ми неї не запхати. Далі таку микрухой ми будемо впаивать в центр ось такий самопальной макетке, припаювати в отвори по периметру дроти і джампери і зі спокійною душею вже встромляти провід на головній макетке туди, куди нам треба.

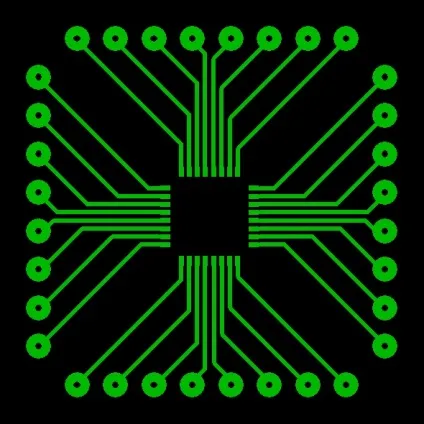

Щоб створити це диво, ми повинні використовувати всі принади ком'ютера, а точніше програму для малювання друкованих плат Sprint Layout 6.0. креслимо посадочне місце для мікросхеми та друковані доріжки. У мене вийшов ось такий малюночок:

Далі в програмі Sprint Layout ми повинні вибрати "Друк". Повинно з'явитися ось таке вікно:

Майте на увазі, що цей малюнок на тестоліте відобразиться дзеркально, тому, якщо потрібно, можна поставити галочку "Дзеркально". Для мене такої потреби немає, так як малюнок у мене симетричний. Перед друком не забудьте також залізти в властивості принтера і поставити по максимуму насиченість кольору. Чим чорніша буде малюнок, тим краще.

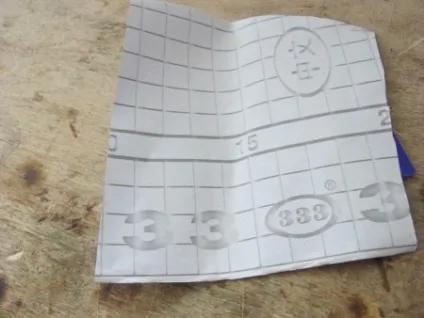

Отже, з цим визначилися, тепер потрібно визначитися на чому будемо друкувати. Тут серед радіоаматорів досі йде багато суперечок, і поки все-таки незрозуміло, що краще. Хтось друкує на фотопапері, хтось на кальці, хтось на глянцевих журналах. Особисто я друкую на самоклеющейся плівці. Де то в інеті пройшов міф, що найкраща плівка-самоклейка з номером 333 :-). В принципі задоволений. Чесно скажу, інші не перевіряв. Що найцікавіше, використовувати ми будемо не саму плівку, а її підкладку.

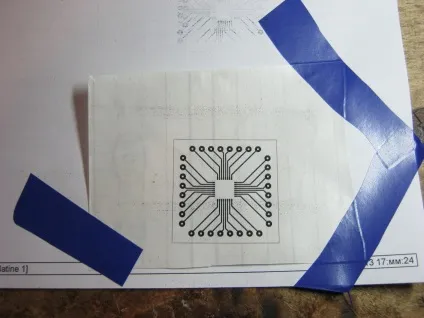

Для цього відклеюється цю підкладку від основи і фіксуємо її на аркуші офісного паперу таким чином, щоб сторона, куди клеїлася сама плівка-самоклейка була спрямована вгору. Потім все це справа проганяє через принтер і вуаля! Малюнок готовий!

В даний час найкраще використовувати спеціалізовану папір для Лутай, яку ви можете купити на Алі за цим посиланням.

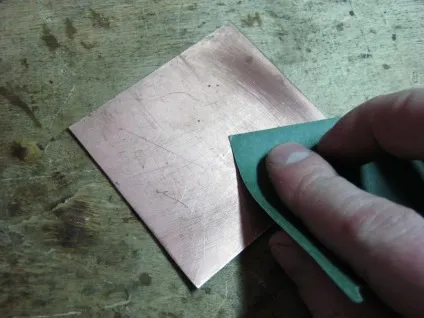

Ну а тепер нам потрібно підготувати шматок фольгованого текстоліту для перенесення малюнка з підкладки плівки-самоклейки на нього. Беремо найдрібнішу шкурку-мікронку і зачищаємо його до блиску.

Деякі умільці зачищають за допомогою пасти ГОІ і навіть з допомогою самого труїть розчину. Думаю, треба якось спробувати, ну а поки метод зашкуріванія шкіркою залишається для мене самим перевіреним.

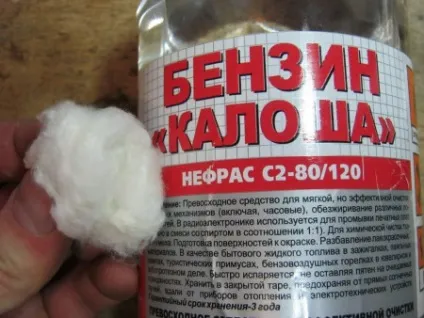

Як зашкурена, беремо ватку, змочують бензином "калошу", чистимо і заодно знежирюємо нашу хустці.

Текстолит ви також можете взяти на Алі за цим посиланням:
