Лазерна сигналізація своїми руками

Що ж нам знадобиться:
- тиристор BT169;
- конденсатор;
- резистори 47k;
- фоторезистор або LDR;
- світлодіодна лампа;
- лазер.

Насамперед представляємо схему лазерної сигналізації, по якій будемо збирати її на Breadboard-е.

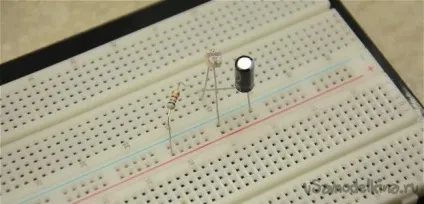

Збірку почнемо з тиристора, який підключаємо на breadboard. На тиристори зліва розташований катод, праворуч анод, а по центру керуючий електрод. За схемою видно, що плюс ніяк не йде безпосередньо в тиристор, а обов'язково проходить через те, що ми хочемо, щоб включалося. В даному випадку через світлодіодну лампочку.

Тому наступним кроком беремо плюс і подаємо його куди-небудь біля тиристора.

Потім цей плюс через світлодіод подаємо на анод.

Подивимося на схему. Катод відразу підключається на мінус. Катод знаходитись зліва, тому підключаємо ліву ніжку тиристора на мінус.

Фоторезистор підключаємо на мінус і на ту ж саму лінію.

Тепер на ту ж лінію, але з плюса підключаємо резистор.

Тепер ці три потрібно подати на керуючий електрод тиристора. Для цього підключаємо один контакт проводу до лінії 45, а другий проводимо до центрального контакту тиристора.

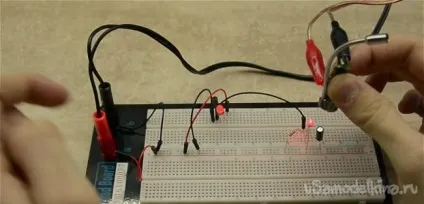

Протестуємо сигналізацію. Для цього потрібно включити лазер і навести його на фоторезистор. Включивши після цього харчування на breadboard-е, можна побачити, що світлодіод не горить. Варто провести пальцем між лазером і фоторезистором, як світлодіодна лампочка відразу загориться. Після цього сигналізація вимкнеться лише при відключенні харчування.

Працює сигналізація за наступним принципом. Як тільки світло, що йде від лазера, блокується, фоторезистор активує всю схему. Тиристор в свою чергу включає пискавку або світлодіод, який ми використовували в даному випадку, і сигналізація спрацьовує. Відзначимо, що навіть при використанні пищалки, не варто прибирати світлодіодну лампочку, оскільки в цьому випадку сигналізація буде включається, коли блокуючий лазер предмет буде прибраний, і лазер почне світити на фоторезистор.

Лазерна сигналізація готова.
