Лазерна сигналізація своїми руками, схема, фото, відео
Всім салют! Якщо у вашому районі не раз відбувалися пограбування або є така небезпека, а вам хочеться спати вночі спокійно, то ви напевно замислювалися над питанням: а чи не поставити мені сигналізацію.
Але складні системи безпеки не завжди по кишені, та й на монтаж і обслуговування доводиться витрачати і витрачати. Правда є і дешеві сигналізації, але зловмисники вже давно навчилися вимикати їх, тому, сьогодні я вам покажу, як самому зробити просту і недорогу лазерну охоронну сигналізацію.
Схема лазерної сигналізації
Так як сьогодні багато схем, я показав вам, на мій погляд, найактуальнішу, з використанням дуже популярною мікросхеми NE555.
Для збірки нам знадобляться наступні компоненти: piezo buzzer (який буде видавати сигнал), два резистора (750 Ом, 130 кОм), мікроперемикач. фоторезистор ну і мікросхема інтегрального таймера NE555.
Трохи про таймері NE555
Був розроблений 1972 році компанією Signetics. Він має широкий діапазон напруг живлення: від 4.5 до 18 В, вихідний струм досягає 200 мА, а мікросхема сама споживає не багато. Точність роботи мікросхеми не залежить від напруги живлення. Усередині таймера чимало елементів: близько 20 транзисторів і багато інших деталей.
Важливо пам'ятати, що на другу ніжку (запуск) потрібно подавати не більше 1/3 напруги живлення, а на шосту ніжку (стоп) 2/3 напруги харчування!

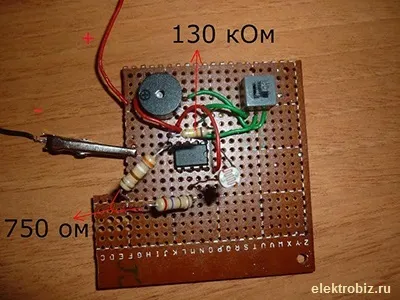

Вибір резистора R1 і R2 залежить від напруги живлення. Наприклад у мене напруга живлення 4,5 В, тому я вибрав резистори R1- 130 кОм, R2 - 750 Ом. Так як батарейки лазера швидко сідають, лазер можна підключити до більш потужному харчування, зазвичай з напругою 4,5 В.
За допомогою декількох дзеркал можна покрити променями всю кімнату, головне щоб останнє дзеркало направляло промінь прямо в центр резистора.
Лазерна сигналізація буде попереджати вас завжди, коли ви поруч, але можна і підключити більш серйозну схему: наприклад з SMS оповіщенням. Якщо цікаво, дайте знати. Ось і все, спите спокійно, хороших снів!
