Лавка зі столиком 3d модель, креслення, розміри

Ця зручна лавка зі столиком зроблена своїми руками прекрасно підійде для романтичного теплого літнього вечора. Як чудово посидіти удвох в тихому і затишному містечку вашого саду, помилуватися заходом з чашкою чаю або келихом хорошого вина.

Отже, якщо город посаджений, клумби прополоті, а газон підстрижений, то саме час дістати свої інструменти, приготувати матеріали для роботи і змайструвати лавку.
Лава вийде досить міцна і легка, щоб удвох перемістити її в будь-який куточок саду.

3D модель лавки

• Спинка лави стала суцільною.
• Змінив місця кріплень і кут у задніх ніжок для кращої стійкості до перекидання назад.
• Адаптував до розмірів наших пиломатеріалів.

• Дошка 40 * 100 мм - використовується для побудови каркасу (на кресленні нижче).
• Дошка 25 * 100 мм (дюймовку) - для монтажу столика, сидіння і спинки.
• Саморізи 70 х 4,5 (75 * 5) мм і саморізи 50 * 3,5 для дошки дюймовку.
• Шпаклівка по дереву.
• Біозахист для дерева.

Інструменти

• Пила.
• Дриль.
• Свердла під саморізи.
• Шуруповерт або викрутка.
• Шліфувальна машинка або абразивна шкірка.
• Транспортир.
• Рулетка.
• Пензлик.

Деякі елементи лави (підтримка упор для спинки, задні ніжки) спилюють під кутом 10-15 градусів. Також, у упорів спинки, кутів столика і підлокітників потрібно спиляти зовнішні гострі кути.

Напиляєте в розмір всі складові лаву елементи, зашліфуйте їх абразивної шкіркою від скалок і приступайте до збірки.

Нижче креслення підстави лавки в ізометрії з розмірами. Розміри дані орієнтовні в міліметрах, можна змінювати в будь-яку сторону.
Висоту спинки підбирайте під свій смак, у мене в моделі вона комфортна і становить 520 мм.

збірка лавки

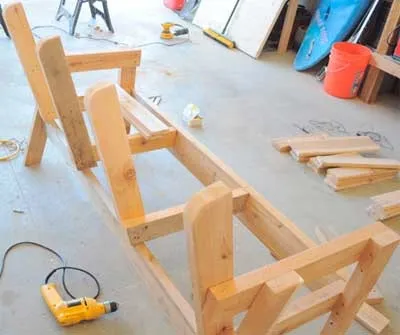

Насамперед слід зібрати дві боковини лавки і скріпити їх між собою двома поперечними брусами.
На фото передній брус йде розміром 150 * 40 мм, якщо такого у вас немає в наявності, то нічого страшного, використовуйте той же брус 100 * 40 просто зробіть пропив під нього в передніх ніжках 100 мм (як на схемі вище).

Далі встановлюємо поперечні підсилювачі і кріпимо їх до переднього бруса в торець. На задньому брусі лави ці підсилювачі фіксуються саморезом під кутом.

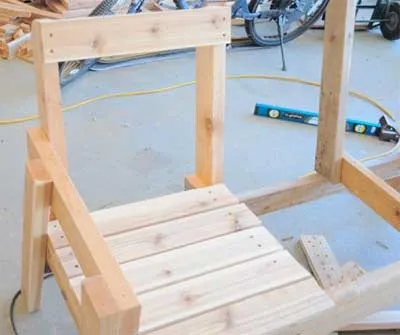

Наступний крок - установка опор спинки лавки, після чого можна набивати дошки на сидіння і спинку.

Для полегшення конструкції або економії матеріалу, сидіння і спинки втім, як і поверхня столика можна оббити дошкою дюймовку.

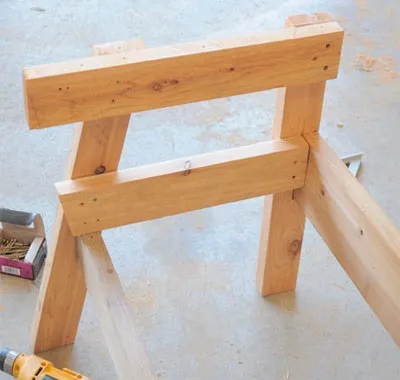

Тепер, прийшла пора встановити на лавку столик. Встановлюємо передню і задню опори столика.

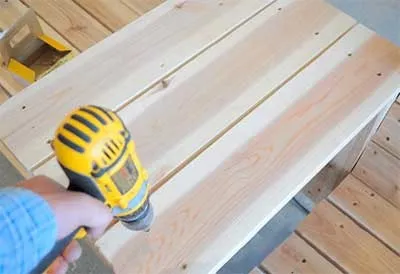

На рамки підстави столика набиваємо дошки.

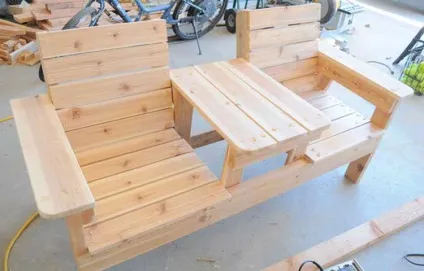

Тепер прибиваємо підлокітники і лава зі столиком майже готова.

Залишилося замазати шпаклівкою для дерева отвори з головками саморізів і покрити лавку зі столиком біозахисним складом для захисту від сонця і атмосферних опадів.

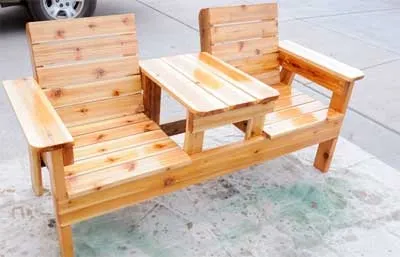

Зроблена своїми руками лава для двох зі столиком готова. І можна вже встановити її в тихому затишному місці.

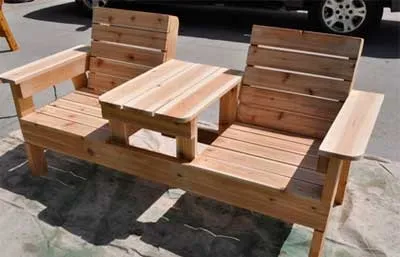

Нижче, на фото представлений оригінальний варіант саморобної лави.

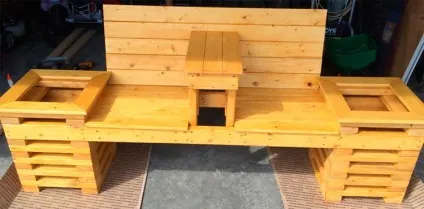

А ось ще варіант подібної лавки, де замість підлокітників зроблені дві тумби, в які можна поставити вазони з красивими рослинами.
Включайте фантазію!
