Кутова тумба під телевізор своїми руками приклади, креслення, розрахунки

Іноді відчуваєш деяке почуття ностальгії за «радянськими» часів. Нехай все було не так красиво і стильно в звичайних інтер'єрах тоді ще не віталень, а «залів», але технічно і ергономічним правильно. Відстань до телевізора має бути не менше трьох метрів - це факт. А це значить, такі модні низькі подовжені тумби ТВ при ширині кімнати близько 2-2,5 метрів ну ніяк не можуть бути використані в обстановці. Кутова тумба під телевізор своїми руками залишається оптимальним варіантом.

Розміри тумби під телевізор своїми руками

• Середній розмір рідкокристалічного або плазмового екрану порядку 800х550 мм (є моделі з меншою і більшою діагоналлю). Отже, кришка кутовий тумби своїми руками по діагоналі повинна бути не менше 900 мм. Ширина при цьому може залишатися невеликий, близько 350-450 мм, якщо немає потреби максимально задіяти вільний кут під зберігання речей всередині тумби.
• По висоті кутова тумбочка під телевізор своїми руками може варіюватися в межах 450-850 мм. Чітких рекомендацій для меблів в вітальню з цього приводу немає. Логічно відштовхуватися від висоти сидіння дивана (є занижені і досить високі моделі), висоти журнального столика (комплекти столик + тумба гармонійно виглядають саме близькі по висоті). В середньому висота від підлоги може становити 550-600 мм. Якщо креслення кутовий тумби своїми руками розробляються для спальні, відштовхуються від висоти спинки - ізножья. Воно може перегородити екран, якщо тумбочка-підставу виявиться занадто низькою.

Як приклад - фото і креслення кутовий тумби для виготовлення своїми руками з розмірами 780х850х850 мм.

При габаритах від кута 850х850 мм довжина кришки по діагоналі буде близько 1200 мм, а ширина - 550 мм.

При таких розмірах ширина відкритої внутрішньої частини кутовий тумбочки TB близько 500 мм. Якщо зменшувати зовнішні габарити, то відповідно буде зменшуватися і вільний простір відкритих полиць.

Який може бути кутова тумба під телевізор своїми руками?

Нескладні обчислення дозволяють визначити мінімальні розміри кутовий тумби своїми руками по кришці. Так, при відстані від кута 650х650 діагональ становитиме 916 мм.

Модель може мати вельми умовну кутову форму, припускати можливість довільного розташування - як уздовж стіни, так і у вікна.

У сучасних інтер'єрах чудово виглядають варіанти з використанням скла і металу. В цьому випадку кутова тумбочка під телевізор своїми руками більше нагадує невисокий стелаж або етажерку.

У класичних інтер'єрах гармоничней виглядатимуть моделі з масиву більш солідною закритої конструкції.

На мій погляд, універсальний комбіновані варіанти кутовий тумби TV своїми руками, з виділенням «прямого» ділянки, який можна залишити відкритою нішею або вбудувати ящики, і бічних кутових секцій.

Наведу приклад розрахунку деталировки, креслень по фото подібної кутовий тумбочки під ТВ своїми руками.

Креслення кутовий тумби під ТВ своїми руками

Проектувати кутові тумби для виготовлення своїми руками при загальному розумінні конструкції не так вже й складно. Візьмемо в якості основи габарит по кришці 1200х450 мм. Для відкритих кутових секцій відступимо, наприклад, по 250 мм, тоді центральна пряма тумба буде 700 мм в довжину і, наприклад, 430 мм в глибину (звис спереду 20 мм). Далі, шляхом простих геометричних побудов обчислюємо спиляти під кут. Я стала відміряти від центру, для отримання строго правильної, симетричної форми. В результаті вийшло майже 850 мм - як на кресленні вже наведеного варіанту кутовий тумби.

Можна «посадити» тумбу глибше, але тоді і центральна частина зменшиться, стане вже 700 мм, а бічні полиці - ширше.

Далі домальовували кришку і кутові відкриті секції до прямої тумбі. Кришка при цьому може бути і не строго правильної геометричної форми, бути ширше по передньому краю або округляти.

Сама кутова тумбочка під телевізор своїми руками може бути повністю відкритою або доповнюватися висувним ящиком.

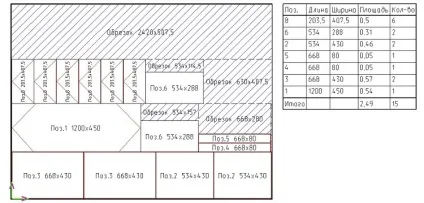

У першому випадку деталировка і карта крою для тумбочки заввишки 550 мм буде виглядати наступним чином.

Розрахунок зроблений автоматично, для ДСП товщиною 16 мм. Є сенс кутові скошені полки закласти єдиної деталлю, однією на дві, а потім розпустити по діагоналі - витрата буде менше. Але це приклад розрахунку моделі, яку можна доопрацювати і змінити за своїм бажанням.
