Матраци Рено вдають із себе будівельні конструкції, виготовлені з сітки дротяної подвійного кручення з шестикутними осередками, яка виготовляється з дроту сталевий з щільним цинковим покриттям, або з покриттям цинком і полімером (по ГОСТ 3282-74). Свою назву матраци Рено отримали через невелику відносини висоти до довжини і ширини. Для забезпечення жорсткості конструкції матраци Рено поділяються внутрішніми діафрагмами, які також, як і сама конструкція, виготовляються з металевої сітки подвійного кручення. Діафрагми в матрацні тюфячная конструкціях завжди встановлюються по довжині з кроком 1 м.

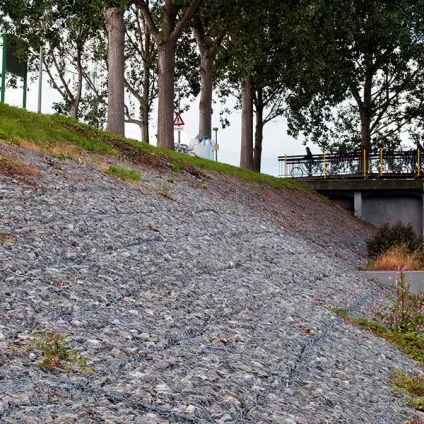

Матраци Рено використовуються для: захисту від водної, хвильової та вітрової ерозії поверхонь укосів. конусів. мостів, русел річок, лотків, для захисту стін каналів набережних, причалів в умовах впливу потоків води з максимальною швидкістю не більше 5 м / с і з можливою висотою хвилі не більше 1.8 м. При швидкості потоку води більше 5 м / с і й висотою прибійній і судновий хвилі більш 1.8 м використовуються габіони Джамбо або коробчаті габіони. Сітчасті матраци часто використовуються для влаштування основи коробчастих габіонів. пристрої дна русел каналів, річок і водоскидів, а також при обваловки і баластировку трубопроводів.

Матраци Рено заповнюються природним каменем і з'єднуються між собою за допомогою оцинкованого дроту або оцинкованих скоб. Завершені об'єкти, виконані з сітчастих (габіонних) конструкцій являють собою монолітні споруди, з часом порожнечі між каменем забиваються мулом і дрібними частинками грунту, додатково пов'язуючи конструкцію в єдине ціле. При цьому важливо враховувати можливу швидкість потоку води при виборі розміру заповнювача і матраца Рено.

Технічні характеристики ГСИ матрацного-тюфячная типу: матрацна-тюфячние конструкції висотою до 0,3 м (матраци Рено)

Габіони матрацного типу згідно ГОСТ Р 52132-03 мають форму паралелепіпеда і мають чотири основні типи висоти - 17, 23, 30 і 50 см. Матраци висотою від 0,17 до 0,3 м заввишки мають друге, брендову назву Матраци Рено, а матраци висотою 0,5 м - габіони Джамбо. Всі типи матрацна-тюфячная конструкцій оснащені мембранними перегородками по довжині конструкції з кроком 1 м і висотою, рівній висоті конструкції.

Кришки матрацні тюфячная конструкцій виготовляються з окремого полотна сітки, але повинна поставлятися в комплекті з конструкцією. При поставці, за погодженням з покупцем, натомість кришок габіонних матраців допускається поставка рулонів сітки подвійного кручення для суцільного покриття зібраних на зміцнює ділянці конструкцій. Використання суцільного покриття матраців Рено рулонної сіткою значно збільшує міцність готової грунтовій конструкції.

Типові розміри матрацна-тюфячная габіонних конструкцій:

Збірка габіонних конструкцій матрацні тюфячная типу.

Мал. 1 Зовнішній вигляд зібраної габіонної конструкції матрацні тюфячная типу.

1. Провести розпакування матраців, що поставляються в пакетах.
2. Розправити матрац, розклавши його на твердій рівній поверхні, контролюючи наявність механічних пошкоджень.
3. Встановити в вертикальне положення на однакову висоту бічні панелі і діафрагми матраца за допомогою дерев'яного бруса, що використовується в якості направляючої при згині конструкцій.
4. Відігнути діафрагми до рівня боковин і зробити зв'язку боковин з діафрагмами дротом-в'язкої або кільцями за допомогою степлера.
5. Шляхом згинання задньої і лицьовій панелі сформувати коробчатую конструкцію матраца рено, контролюючи витримування на однаковій висоті рівня верхніх і бічних крайок.
6. Зібрані конструкції матраців рено готові до монтажу.

Установка габіонних конструкцій матрацні тюфячная типу.

1. Перед установкою габіонних конструкцій матрацні тюфячная типу при зміцненні укосів і берегів, слід провести підготовку і вирівнювання надводної частини, видалити рослинний шар і грунт, що містить більше 5% по масі органічних включень і розчинних у воді солей, в підводної частини зробити протраліваніе, очищення, при необхідності планування. Проектним рішенням може бути передбачена укладання геотекстилю в якості зворотного фільтра.

2. Провести установка матрацні тюфячная габіонних конструкцій в проектне положення, враховуючи, при зміцненні схилів, найбільша сторона конструкції укладається поперек схилу.
3. В процесі укладання матраців рено на схилі слід виробляти їх анкеровку в грунт, забиваючи дерев'яні кілочки або сталеві анкери в верхні кути конструкції. У разі, укладання матрацні тюфячная конструкцій на круті схили (укіс більш ніж 1: 1,5), або на схили, складені з м'яких ґрунтів, конструкції повинні бути надійно прикріплені незнімними сталевими анкерами до грунту.
4. Провести зв'язку матраців між собою дротом-в'язкої, або кільцями, за допомогою степлера.

Заповнення габіонних конструкцій матрацні тюфячная типу.

1. Загальні вимоги до матеріалів засипки вказані в таб. 8, 9. У залежності від конкретних умов експлуатації габіонних конструкцій, необхідно керуватися даними, зазначеними у проектній документації. Діаметр каменю-заповнювач повинен знаходиться в межах (1-2) D, де D - розмір осередку сітки.

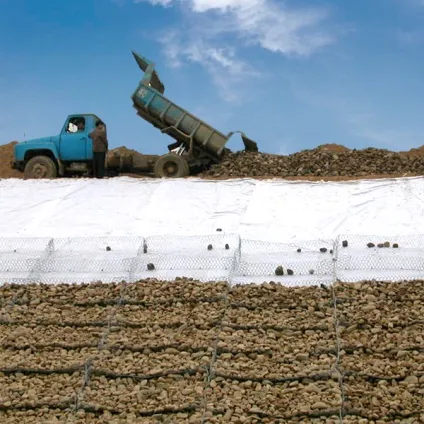

2. Заповнення матраців каменем проводиться вручну або механізовано. На схилах матраци заповнюються каменем як знизу вгору, так і зверху вниз.
3. При формуванні споруди з матраців рено необхідно останню секцію залишати порожньою, щоб було можливо прив'язати до неї наступні встановлюються конструкції.
4. Заповнення матраца виробляти вище рівня кромки бічних стінок на 3-5 см, тому що слід брати до уваги природну осадку каменю.
5. При заповненні необхідно контролювати щільність укладання каменю з мінімальною кількістю порожнеч.
6. Матрацні тюфячние габіонні конструкції висотою 0,17; 0,23; 0,30 м при заповненні не вимагають установки знімною опалубки.
7. Після заповнення матраца, необхідно провести послідовну установку кришок, зміцнюючи спочатку їх по кутах конструкцій, потім виробляючи послідовну їх натяжку, прив'язати кришку дротом в'язкою або сталевими кільцями за допомогою степлера до верхніх частин діафрагм і бічних панелей.
8. Як кришки можливо використовувати сітку подвійного кручення в рулонах, одночасно накриваючи нею ряд заповнених матрацні тюфячная конструкцій.
9. Провести ув'язку сітки подвійного кручення, яку використовують як кришки по ребрах матрацні тюфячная конструкцій і в місцях сполучення з армуючої дротом діафрагм. Ув'язку виробляти дротом в'язкою або сталевими кільцями за допомогою степлера.

Пристрій криволінійних ділянок з габіонів матрацного тюфячная виду.

1. Пристрій криволінійних ділянок проводиться шляхом різання конструкцій і підгонки їх під потрібний радіус для додання споруді плавного заокруглення.
2. Матраци слід укласти внахлест по відношенню один одному, створюючи заданий радіус заокруглення. Провести відріз тієї частини матраца, яка перекриває попередній. Таким чином провести крій всіх конструкцій, які будуть задіяні в створенні заокруглення.
3. Провести збірку розкроєних конструкцій і встановити їх в проектне положення.
4. Заповнення виробляти відповідно до п. 3 цієї інструкції.

Мал. 2 Різка габіонів матрацного тюфячная типу

Операція повторюється до тих пір, поки закруглення НЕ буде пройдено. Далі обрізані матраци збираються і встановлюються в проектне положення.
