Кромкогиб ручної - навіщо він потрібен, і який підійде для ваших цілей відео
У майстерні кожного господаря, який може зробити в будинку все своїми руками, повинен бути такий невигадливий інструмент, як Кромкогиби. Давайте ознайомимося з конструкційними особливостями, видами Кромкогиби і навіть спробуємо зібрати верстат самостійно.
1 Хто озброєний таким інструментом?
Пристрій для холодного згинання металу
Ще цей інструмент використовують для профілювання металу, він незамінний в будівництві, при виробництві різних елементів і створення фальцевих з'єднань. Принцип роботи досить простий. Необхідно встановити шкалу, визначальну ширину згину. Потім розташувати край листа між робочими деталями (роликами) і загнути крайку, пересуваючи пристрій.
2 Роликовий, пневматичний і інші - навіщо стільки?
Роликовий тип Кромкогиби з ручним приводом має просту конструкцію. З одного боку розташована ручка, а з іншого - робочі ролики, які і деформують метал. За допомогою спеціального обмежувача на напрямних встановлюється ширина згину. Важить роликовий інструмент близько 2 кг, що робить його дуже мобільним. При потребі можна працювати навіть на висотних об'єктах. З його допомогою вийде зігнути на 90 ° лист металу товщиною 0,8 мм. Ширина згину коливається в межах від 0,5 до 20 см, а ось його довжина не обмежена. Однак такий прилад актуальний тільки при незначних обсягах завдання.
Гідравлічний тип Кромкогиби спрощує роботу. Вам доведеться прикладати значно менше зусиль, щоб сформувати гинув. При цьому товщина оброблюваного металу може досягати 3 мм. Гідравлічний верстат працює за рахунок гідроциліндрів і буває стаціонарним і пересувним.
За допомогою пристосувань з електромеханічним приводом можна виготовляти різні види фальців. При відповідному оснащенні вийде навіть осадити фальцевий шов.
Ще користуються популярністю Кромкогиби, який має пневматичний привід. В їх основі лежить принцип "поворотною балки", а за рахунок пневмоцилиндров пристрій видає тиск до 6,2 бар. Такий інструмент легко впорається з листом металу товщиною навіть 1,2 мм. Ширина кромки можлива не більше 12 мм. Пневматичний верстат споживає 113 л повітря в хвилину.
3 Чи можна зробити його самостійно?
Конструкція ручних Кромкогиб настільки проста, що багато хто замислюється, як їх зробити своїми руками, і ми постараємося відповісти на це питання. Вам знадобиться пара відрізків швелерів і куточки з прямолінійними крайками. Ще підготуйте зварювальний апарат. Якщо не впораєтеся з ним своїми руками, домовтеся з зварювальником. Верстат складається з підстави, притиску, пуансона і ручки. Підстава і притиски робляться з швелерів №6,5 та №5 відповідно, а обжимной пуансон з товстостінного куточка №5. Ще знадобиться лист п'ятиміліметровий стали для щіток. Як ручки підійде металева скоба діаметром від 1,5 см.
Конструкція ручного Кромкогиби
Підготувавши всі комплектуючі, необхідно зняти фаски 7х45 ° і довжиною 30 см по ребру заготовок пунсона і підстави. Далі приварюють до пуансону осі (сталеві прутки перетином 10 мм). Простежте, щоб вісь самого прутка збіглася з ребром куточка. Тепер робимо вибірки і на кінцях робочої частини притиску. Після підготовчих робіт потрібно попередньо зібрати саморобний Кромкогиби. Для цього знадобляться лещата. Встановлюємо в затискному інструменті підставу з пуансоном.
Перевіряємо щоб стінка першого і робоча полку другого знаходилися в одній площині. Також нам знадобиться картонна прокладка, помістивши її між деталями, ми забезпечимо невеликий зазор (1 мм). Міцно фіксуємо елементи в лещатах. На вісь пуансона необхідно надіти сталеві щітки, а до основи ці складові кріпляться струбцинами. Потім перевіряємо стан щіток і тільки після цього можна зафіксувати їх зварюванням до швелеру. Залишилося просвердлити в підставі отвори і вкрутити в них затискні болти, а на шпильки метизів накручуються гайки, які відразу ж приварюються до швелеру.

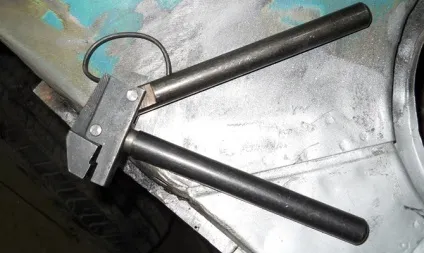

Викрутивши болти, необхідно вставити їх в розсвердлений отвори притиску. У цьому випадку на них знову накручуються гайки-обмежувачі. Ручка приварюється до куточка. Верстат готовий до використання, залишилося тільки встановити його в слюсарних лещатах. Кромкогиби для кузовного ремонту мають більш просту конструкцію і невеликі розміри, та й їх вартість невелика, тому економніше їх купити в готовому вигляді, ніж робити своїми руками.
