Кроквяна система четирехскатной даху схеми і монтаж конструкції
Покрівля з чотирьох скатів - чим вона хороша? Численні експлуатаційні переваги даного виду, безумовно, перевищують недоліки. Так чи проста кроквяна система четирехскатной даху, як думають багато новачків будівельної справи? Скоро ви це обов'язково дізнаєтеся! Важливі нюанси і особливості етапів зведення вальмовой покрівлі ми опишемо в цій статті.
Що потрібно знати про чотирисхилих стропильних системах?
Існують два варіанти чотирисхилих дахів: вальмовая і шатрова. Перший тип має форму прямокутного конверта, що складається з двох основних трапецієподібних скатів і коника, і двох фронтонних (бічних) скатів - трикутників:

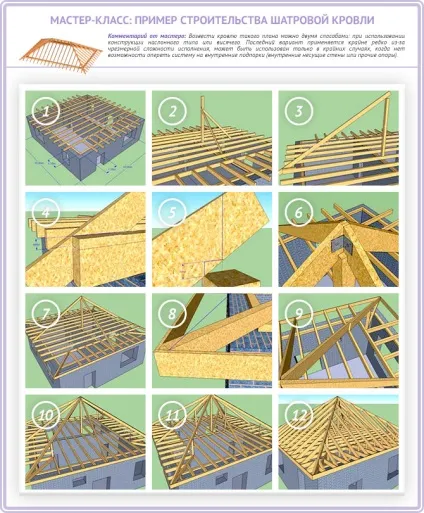

Шатрова покрівля - це чотири однакових рівнобедрених трикутника, з'єднаних в одній верхній точці (нагадує намет):
Обидва варіанти передбачають установку, як наслонних, так і висячих крокв, які встановлюються з використанням стандартних технологій.
Як вибрати тип кроквяної системи для 4-скатної покрівлі?

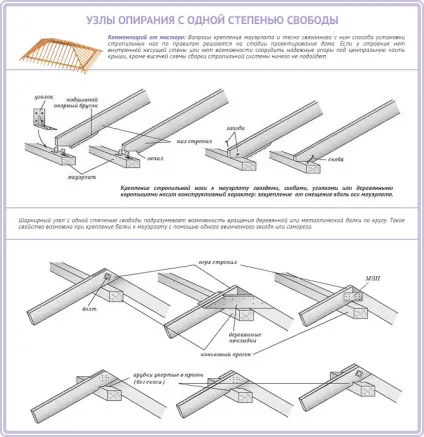

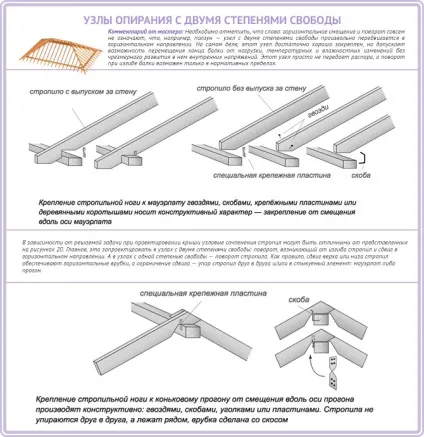

При відсутності центральної опори покрівлі, вибір робиться на користь висячої кроквяної системи. Якщо для кожної крокви можна знайти верхню і нижню опори, то слід вибрати наслонних конструкцію. Цей варіант простіше і доступніше для непрофесійних майстрів. Потрібно лише запам'ятати дві головні умови: при жорсткому кріпленні низу і верху стопи, необхідний посилений мауерлат, так як на нього передається розпір; при шарнірному кріпленні або напівжорсткому з'єднанні (наприклад, верх шарнірний, а низ - жорсткий або навпаки), мауерлат підсилювати не потрібно:
Вибір одного з видів четирехскатной покрівлі повинен бути обумовлений формою самого будинку. Для квадратних будинків зводяться шатрові крокви, для прямокутних - вальмовиє. Також, можна зустріти складні багатоскатні даху комбінованого виду, які містять і вальмовиє і шатрові елементи.
І вальмовиє і шатрові конструкції зберігають основні функції двосхилим покрівлі (наприклад, можливість облаштування мансарди) і виглядають дуже естетично:
Чому ж чотирьохскатний дах популярнішим двосхилим?
«Навіщо ж зайвий головний біль і складності?», - запитаєте ви: «Адже можна спорудити просту двосхилий покрівлю набагато швидше і дешевше». Тут майстри підкреслюють деякі важливі моменти на користь вибору саме чотирьох скатів для даху:
- Висока ветроустойчивость. Чотирьохскатна покрівля не має фронтонів, все її площині нахилені до коника. Така будова мінімізує вплив сильного вітру і зводить до «0» можливі руйнівні наслідки.
- Найбільш вдалий розподіл навантаження. Багатоскатний покрівля витримує максимальну кількість опадів, так як пологі схили приймають частину основного навантаження. Тому, провисання, деформація і руйнування кроквяної системи, в даному випадку, мають мінімальну ймовірність.
- Доступність вибору будь-якого способу утеплення даху. Прямі фронтони вимагають особливого підходу при виборі виду утеплення даху, так як розташовані вертикально і схильні до продування вітром. Пологі схили вальмових і шатрових систем дозволяють рівномірно утеплити дах будь-яким доступним матеріалом.
Крім перерахованих «плюсів», дах з чотирма скатами відмінно зберігає тепло, може бути облицьована будь-яким покрівельним матеріалом і завжди має акуратний вигляд.
Пристрій четирехскатной кроквяної системи

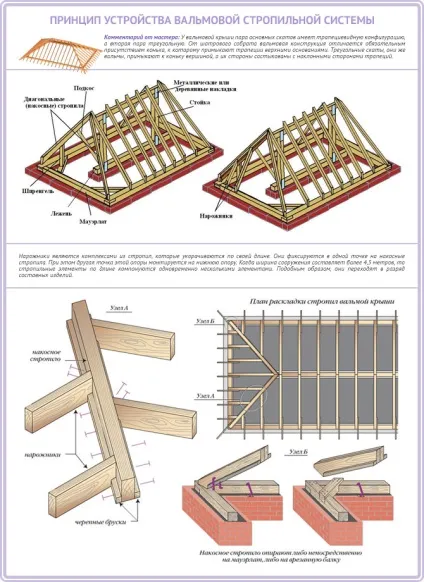

Кроквяна чотирьохскатний конструкція складається з таких елементів: мауерлат, коньковий брус, центральні і вальмовиє крокви, накосние ноги, а також, лежня, стійки, ригелі, підкоси та інші зміцнюють деталі. Розглянемо основні елементи.
I. Мауерлат
Мауерлат - найважливіша деталь конструкції, так як на ньому тримається вся кроквяна система. Він являє собою потужний дерев'яний брус 100х200, 100х250, 100х100, 150х250, 200х200 см. Виготовляється мауерлат з цільного якісного дерева, переважно, хвойних порід. Кроквяна система вальмового даху, як і будь-який многоскатной покрівлі, вимагає ґрунтовного кріплення базового бруска. Порядок монтажу мауерлата в даному випадку: формування монолітного фундаменту в торці несучих стін з установкою шпилів; укладка гідроізоляції; обробка та монтаж мауерлата по периметру всього будинку; посилення анкерами та іншими кріпленнями для максимальної надійності основи.
Мауерлат можна укласти на край стіни, або в передбачений при кладці цегли кишеню з внутрішньої сторони несучих стін.
II. накосние ноги
Накосная ногами називають чотири кутових крокви, які спираються на краю коника і кути мауерлата. Вони - найдовші серед усіх стропильних ніг системи, тому повинні мати переріз не менше 100х150 мм для максимальної жорсткості.
III. коньковий брус
Коньковий прогін - горизонтальна балка, яка з'єднує всі крокви, вершина кроквяної системи. Брус необхідно зміцнювати стійками і підкосами. Коник повинен розташовуватися строго паралельно площині горищного перекриття і перпендикулярно стійок.
IV. крокви

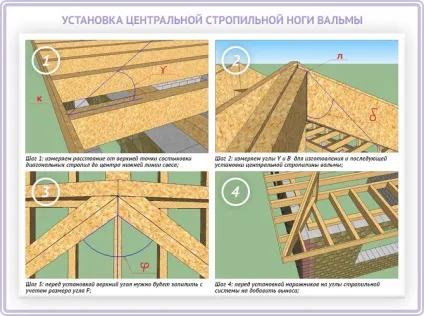

Крокви для четирехскатной покрівлі діляться на: центральні (кріпляться на мауерлат і коник); основні вальмовиє (кріпляться на вісь коника і мауерлат); проміжні і укорочені (встановлюються на накосние ноги і мауерлат, з'єднують кути скатів).
V. Тканини і елементи
До додаткових підсилює елементів відносяться стійки для конькового бруса, ригелі або балки перекриття, підкоси крокв, вітрові балки тощо.
Система крокв для четирехскатной даху своїми руками

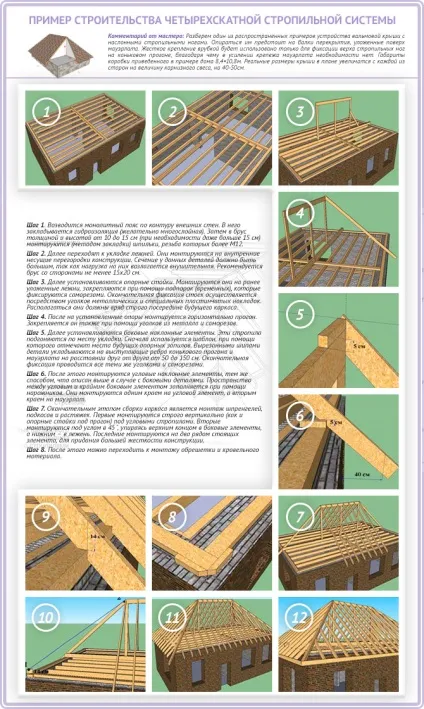

Розглянемо поетапний процес зведення кроквяної конструкції. Ми вибрали для наочності найпопулярніший варіант - вальмовую покрівлю. Кроквяна система вальмовой дах схема якої крок за кроком, представлена до вашої уваги нижче:
Крок I: Створення проекту

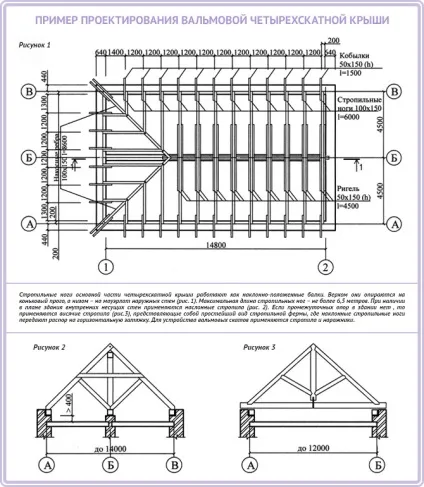

Щоб зобразити свій варіант вальмовой покрівлі на кресленні, необхідно провести розрахунок висоти, довжини, ухилів скатів і площі даху. Це необхідно для чіткої та якісної реалізації проекту і підбору потрібної кількості витратних матеріалів:
Розрахунки слід почати з вибору кута скатів даху. Оптимальним ухилом вважається кут 20-450. Величина ухилу повинна відповідати кліматичних особливостей регіону. Так, в особливо вітряних районах ухил слід робити мінімальним, а для місцевості, де часто і рясно випадають опади, необхідний максимально крутий кут ската. Крім погодної середовища, потрібно враховувати і покрівельний матеріал, який планується використовувати. Для м'якої покрівлі градус нахилу повинен бути менше, для твердої - більше.
І ще один маленький, але важливий нюанс з цього питання - кут ухилу краще робити однаковим для всіх чотирьох скатів. Так і навантаження буде розподілятися рівномірно, і конструкція буде максимально стійкою, і естетична привабливість залишиться «на висоті».
Тепер, знаючи кут нахилу і ширину будинку, ми можемо скористатися простою математикою для розрахунку висоти коника, довжини крокв, стійок і інших деталей кроквяної системи. При розрахунку довжини стропіліни, не забувайте враховувати карнизний звис (як правило, його довжина дорівнює 40-50 см).
Площа даху для закупівлі необхідної кількості покрівельного матеріалу розраховується, як сума площ всіх скатів конструкції.
Як правильно скласти креслення даху?
- Вибираємо масштаб креслення і переносимо розміри будинку в масштабі на аркуш паперу;
- Далі переносимо на схему вибрані розміри нашої даху: висоту коника, його довжину, кількість і розмір крокв, підкоси, стійки і всі деталі, відповідно до розрахунків, зробленими раніше;
- Тепер можна підрахувати всі необхідні матеріали і зайнятися їхнім пошуком.
Крок II: Підготовка до роботи
Для зведення покрівельного каркаса вам будуть потрібні стандартні інструменти та обладнання: дрилі, шуруповерт, лобзики, молотки, стамески та інше. Ми вже знаємо необхідну кількість матеріалів для кроквяної системи, тому можемо зробити їх закупівлю. Пиломатеріал для каркаса повинен бути цілісним, не мати тріщин, червоточини, мати світлий відтінок, без сірого або жовтого нальоту, пахнути свіжою деревиною. Вологий ліс не варто укладати на дах відразу, його потрібно просушити, обробити антисептичним розчином і знову просушити. Вологість дерева повинна не перевищувати 20%.

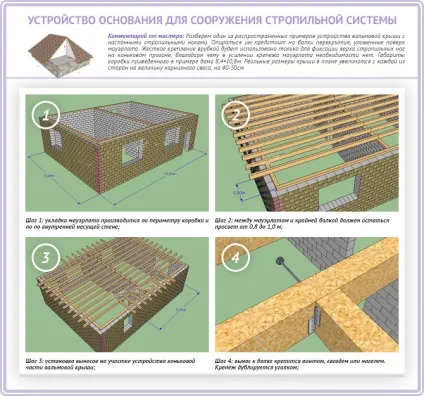

Крок III: Монтаж мауерлата
Брус основи, параметри якого описані вище, кладеться на армпоясів і якісну гідроізоляцію. Якщо необхідно з'єднати мауерлат, то бруски надрізають на половину перетину і з'єднуються внахлест за допомогою міцних кріплень.
Крок IV: Укладання лежнів або балок перекриття
Якщо всередині будинку є несучі стіни, то на їх торці необхідно встановити лежня - основу для опорних стійок покрівельної системи. Якщо несучих перекриттів в будинку більше немає, то горищний підлогу перекривається посиленими балками, на які згодом і встановлюються опори для покрівлі, а після - укладається пиріг горищного перекриття.
Балки повинні мати переріз не менше 100х200 мм. Крок між ними - 60 см. Ви можете трохи коригувати цю цифру, в залежності від особливостей вашого будинку. Відстань між крайніми балками і мауерлат не повинно бути менше 90 см. Це відстань використовується для монтажу полубалок карнизного свеса (виносу). Виноси кріплять до двох крайніх балок за допомогою міцних анкерів і посилених металевих куточків.

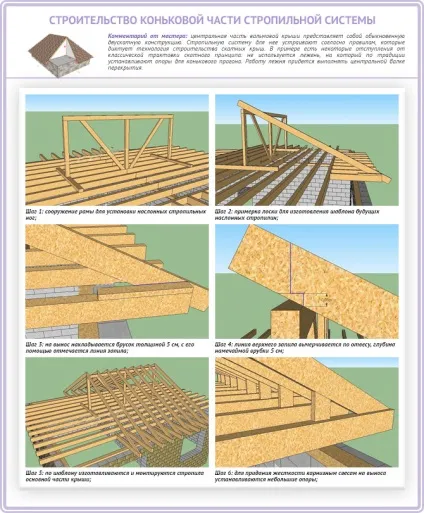

Крок V: Установка опорних стійок, прогонів і коника

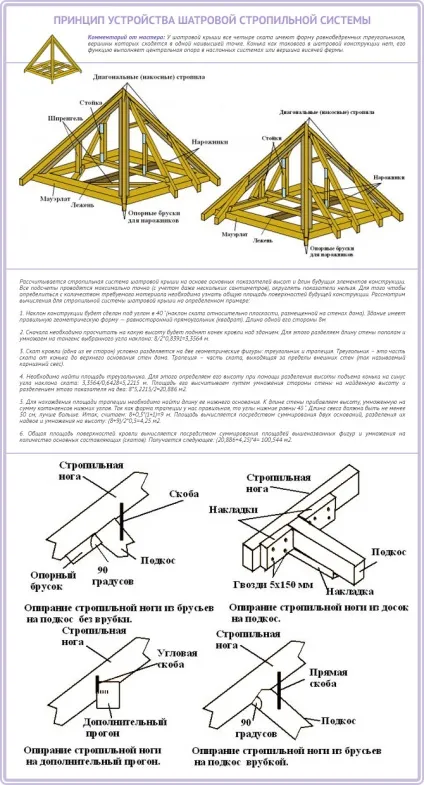

Стійки - важлива деталь для підтримки конструкції, вони перерозподіляють вага кроквяної системи на лежня або балки перекриття. Встановлюються стійки строго перпендикулярно площині лежней. У чотирисхилих системах опори встановлюються під коньковий брус (вальмовая дах) або під кутові крокви (шатровий дах):
Стійки повинні надійно кріпитися до основи за допомогою металевих пластин і посилених куточків. Прогони встановлюються, як додаткова опора для стійок. У шатрової покрівлі прогони мають форму прямокутника, а для вальм - це звичайні коньковие прогони.

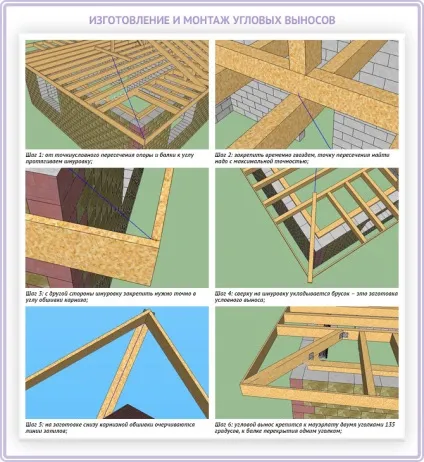

Після того, як ми переконалися в правильності встановлених опор (за допомогою метра і рівня), можна кріпити верхній коньковий брус. Він монтується на вертикальні стійки і посилюється надійними металевими кріпленнями (пластинами, куточками, анкерами та саморізами). Тепер беремося за кутові виноси:
Крок VI: Монтаж стропіліни

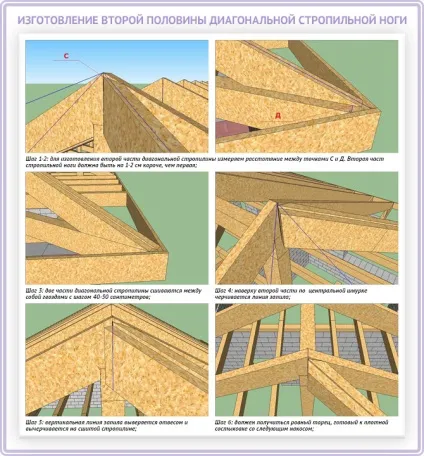

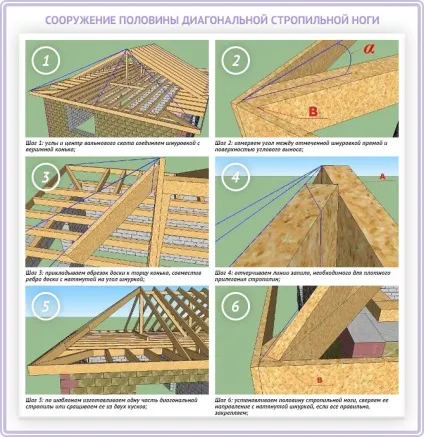

Наступними монтуються діагональні (кутові) крокви. Їх верхній край встановлюється на стійку і стикується з краєм конькового бруса. Перед цим робляться заміри і відповідні запили стропильних ніг. Нижній кінець діагоналей закріплюється в кутах мауерлата:
Так як діагональні крокви довше всіх інших ніг, вони вимагають додаткової опори. Цю функцію виконують шпренгелі - опорні балки, які встановлюються під кожну діагональну ногу, в нижній її чверті (саме тут відбувається найбільше навантаження). Шпренгеля, як і коньковие стійки, встановлюються на опорні кутові балки, розташовані в площині балок перекриття.
Між кутовими ребрами простір заповнюється допоміжними кроквяними ногами - нарожнікамі. Нижня частина їх спирається на мауерлат, а верхня - на діагональну кроквяну ногу. Крок між нарожнікамі має дорівнювати кроку між бічними кроквами (50-150 см).
Крок VII: Решетування
Залишилося виконати заключний етап формування покрівельного скелета - установку обрешітки. Це дошки або бруски 50х50 мм, які кріпляться на крокви паралельно коньковому прогону і мауерлату. Крок дощок обрешітки - 50-60 см. Цього цілком достатньо для укладання покрівельного пирога. Коли передбачається м'яка покрівля, лати кладеться в 2 шари (контробрешетка і лати).
Отже, ми описали монтаж кроквяної системи четирехскатной даху, його основні принципи, і навіть трохи заглибилися в деякі нюанси. Вальмові і шатрові конструкції - хоч і не найпростіший, але цілком здійсненний варіант для кожного початківця майстра. Особливо, якщо у нього є хороші помічники. Бажаємо успіхів в роботі!
