Апарат для точкового зварювання своїми руками схема контактного зварювання

Точкове зварювання відноситься до розряду так званих контактних сварок

типи зварювання

Зварювання - процес, при якому деталі з'єднуються за допомогою плавлення методом локального нагріву. Це найбільш міцний вид зрощення матеріалів, так як зв'язок відбувається на міжатомних рівні. Зварювати можна практично будь-який матеріал, але в автомобільній справі до цієї процедури вдаються, щоб отримати міцне механічне поєднання металів або сплавів. Щоб розплавити метал, необхідна висока температура: для стали вище 1300 ° C, для міді - 1000 ° C, для алюмінію - 660 ° C. Джерела енергії для досягнення таких температур можуть бути різними:

• електрична дуга;
• газове полум'я;
• ультразвук;
• електронний промінь;
• лазер.

При точковому звареному з'єднанні для плавлення і з'єднання матеріалів використовується електрична дуга. В залежності від виду енергії розрізняють три типи зварювання:

• механічна, при якій використовується теплова енергія тертя і тиску на деталі;
• термічна, коли матеріали плавляться від високої температури, досягнутої горінням газу або великою силою струму;
• термомеханическая: поєднання високих температур і тиску на деталі призводять до розплавлення і злиття матеріалу.

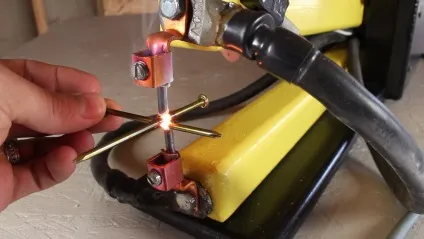

Сварка цвяхів апаратом

Тип з'єднання також визначається видом сплаву.

Особливості виконання точкового зварювання

Точкове зварювання своїми руками має ряд переваг перед іншими видами:

• економічність;
• простота проведення;
• міцність отриманих сполук.

Якість зварного з'єднання залежить від кількох складових, насамперед від матеріалу, з якого зроблені електроди. Рекомендується використовувати для цих цілей мідні стрижні - вони міцні, мають високу електро- і теплопровідністю. Важливий параметр - перетин електрода. Воно повинно бути в два-три рази менше в діаметрі, ніж зварена точка.

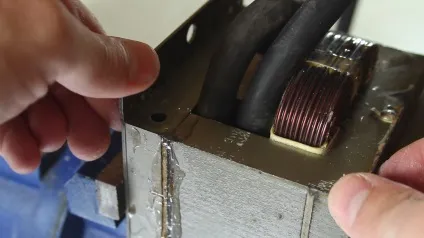

Точковий зварювальний апарат (споттер) можна виготовити самостійно - схема точкового зварювання досить проста. Щоб зробити контактну зварку, знадобиться трансформатор потужністю понад 1 кВт. Часто для цих цілей використовують елемент вийшла з ладу мікрохвильової печі. Розмір трансформатора повинен дозволяти зробити 2-3 витка обмотки товстим кабелем, а довжина кабелю складати 1,5 м.

На трансформаторі замінюють вторинну обмотку, залишивши недоторканою первинну. Нова вторинна обмотка робиться алюмінієвим дротом в ізоляції діаметром 1-2 мм, до якого приєднують наконечники. Потужний провід забезпечить силу струму 1000 А.

Виготовлення приладу своїми руками

Після готовності трансформатора первинну обмотку під'єднують до джерела живлення і визначають напругу на вторинній обмотці (виходить 2-2,8 В).

До корпусу, деталі якого можна зробити з дерева або ДСП, послідовно монтують трансформатор, кабель з вимикачем, роблять заземлення.

Після завершення монтажу корпусу монтують зварювальні «кліщі». Електроди краще виготовити з мідного дроту, а закріпити їх в дюралюмінієвих власниках на дерев'яних брусках. Для ролі електродів підходить відшліфоване «жало» старого непотрібного паяльника.

Кабель до електродів приєднується за допомогою чотирьох клем. Дві верхніх зігнуті у напрямку один до одного - в них вставляються електроди, а в дві нижніх під'єднують наконечники кабелю вторинної обмотки.

Дросель для зварювання застосовується для регулювання сили струму - без нього вона буде максимальною. Підключають дросель до вторинної обмотці, він додає опір і зменшує силу струму.

Апарат контактного зварювання можна оснастити вентилятором, який виконує роль охолоджувальної системи.

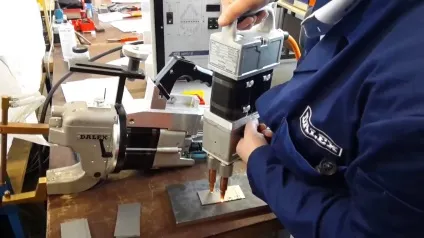

Приклад використання приладу професіоналом

Саморобна точкове зварювання працює від мережі з напругою 220 В.

Якість проведення зварювальних робіт своїми руками залежить від декількох умов:

• тиску на метал - зусилля на притиск має бути достатнім;
• діаметра електрода;
• сили струму, що протікає через електрод;
• час притиску повинно бути більше часу зварювання (притискати електроди слід німого довше, ніж тече струм).

Деякі види і особливості контактного зварювання

1. Точкове зварювання - матеріал «прошивається» одиничними високотемпературними «уколами», шов негерметичний.
2. Шовна - розплавлені кромки деталей з'єднують між собою для отримання герметичного шва. Приклад цього виду з'єднання частин - пайка металевого бачка для рідини. По суті шовні з'єднання складається з безлічі перекривають один одного точок.
3. Стикова - площа з'єднання широка, одну деталь «надягають» на іншу, в місцях стиків утворюється повне злиття деталей в однорідний елемент. Цим видом з'єднання найчастіше зварюють труби.

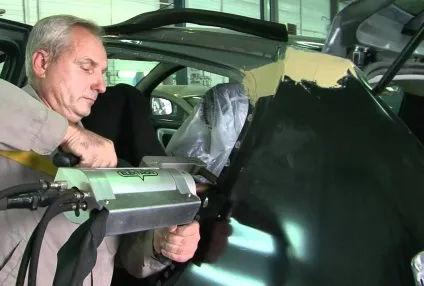

Дія апарату на кузові автомобіля

Точкове зварювання своїми руками не вимагає складних пристосувань, не потрібен спеціальний стіл для зварювання, але дотримання техніки безпеки при проведенні зварювальних процедур обов'язково.

Процедура виконання точкового зварювання

Перед зварюванням деталі зачищають, видаляючи пил, елементи корозії, залишки фарби або масла - ці перешкоди погіршують якість з'єднання. Товщина стали в зварюються деталях не більше 3 мм.

Підготовлені металеві деталі затискаються електродами.

На електроди подають струм, точковий контакт впливає на метал - нагріває до температури плавлення в точці зіткнення з електродами.

Виконання зварювальних робіт не вимагає регулювання величини струму в процесі, досить візуального контролю. Орієнтуються на час нагрівання, яке становить 0,5-3 секунди (не більше п'яти): швидкість проходження струму по деталі 1 мм завтовшки в процесі роботи апарату становить 0,1-1 секунди, а товщина зварювальних деталей не перевищує 3 мм. За бажанням апарат для точкового зварювання можна оснастити реле часу.

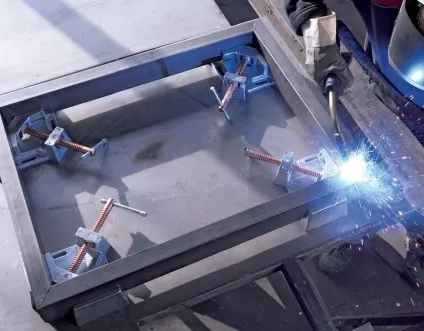

Приклад роботи професійного зварника

Потужність струму, достатня для зварювання деталей 1 мм завтовшки, становить 3-5 кВт. Сила струму (на мідних електродах) повинна становити від 50 А на 1 поверхні. При менших величинах не відбувається належного нагріву, метал не плавиться, злиття стає неможливим.

Потім струм відключають, а стиснення деталей електродами збільшують.

У місці дії струму і зближення деталей під тиском електродів утворюється контакт і зв'язку атомів - зварене з'єднання готове.

Згодом електроди плавляться, тому контактний конус потрібно періодично шліфувати, щоб наконечник лишався гострим.

Після виключення пристрою електроди рекомендується охолоджувати. Якщо апарат для зварювання не обладнано вентилятором, то для цих цілей використовують холодну воду. В іншому випадку відбувається перегрів трансформатора та інших елементів апарату.
