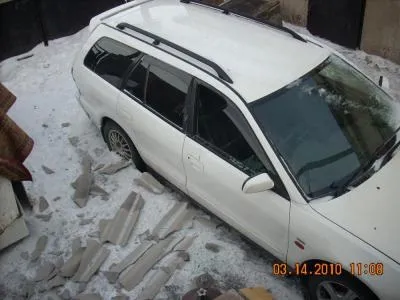

Після спорудження будинку залишилося багато різного металу. Лежить, іржавіє, місце займає. Продати за ціною металобрухту рука не піднімається, а куди застосувати 40 двутавр і рейки не знаю. Рішення прийшло несподівано. В один з ураганів зірвало з даху два листа шиферу і за законом підлості один лист спланував на машину, що стоїть у дворі.

Вирішив, для виключення подібних випадків і для зручності (не потрібно сніг тоннами лопатити), зробити три в одному: критий двір, гараж і майстерню.

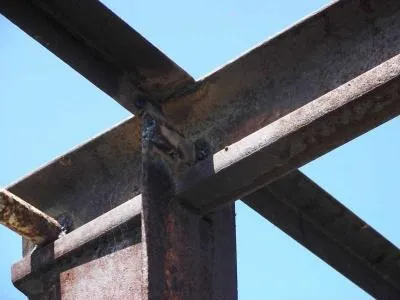

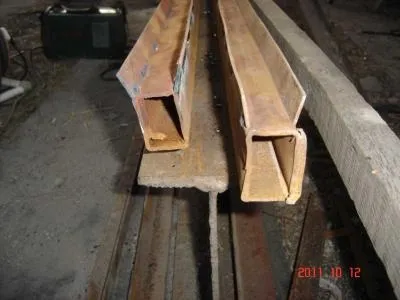

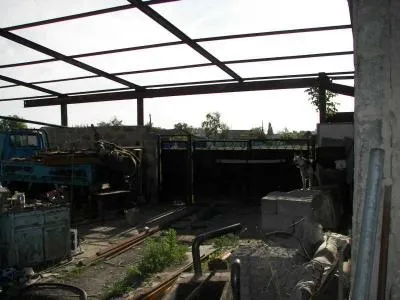

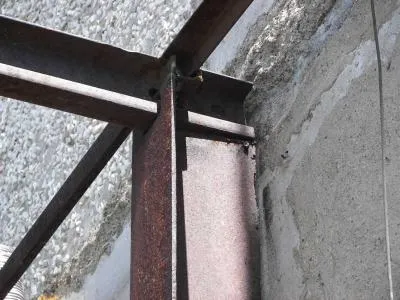

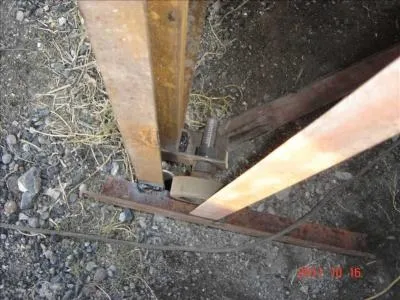

Порізав двутавр уздовж, вийшли опори під рейки, які будуть тримати перекриття. Забетонував опори і за допомогою тросів і лебідки "жаби" поставив на них 7,5 метрові рейки. Рейки пов'язав між собою 50 куточком. Вийшла міцна, надійна, незалежна об'ємна конструкція, яка не пов'язана жорстко з будовами.

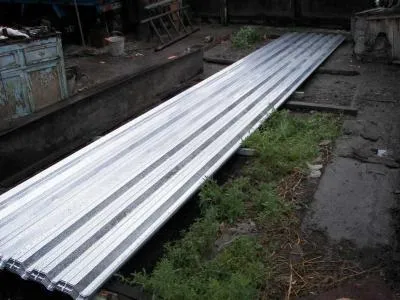

На наступний рік закупив проф лист

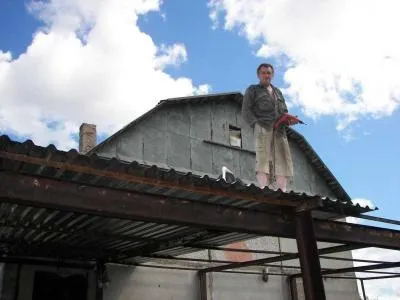

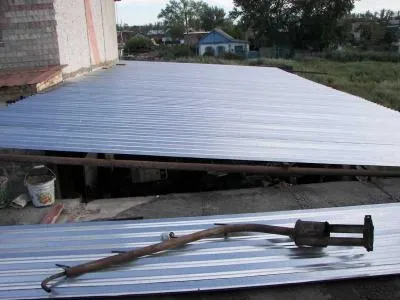

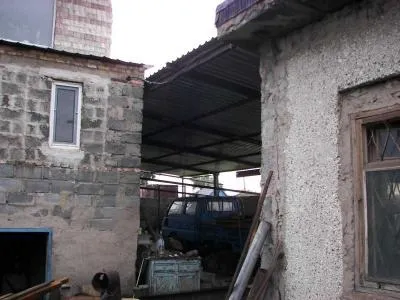

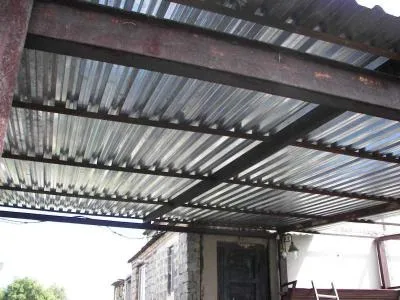

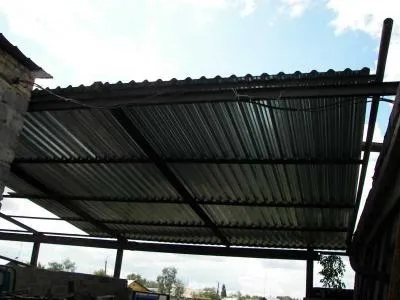

І за пару днів накрив двір.

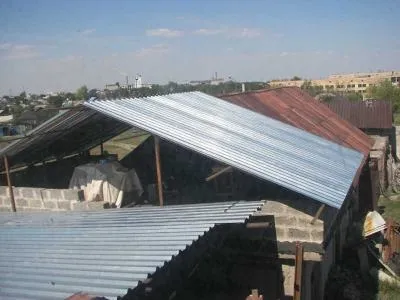

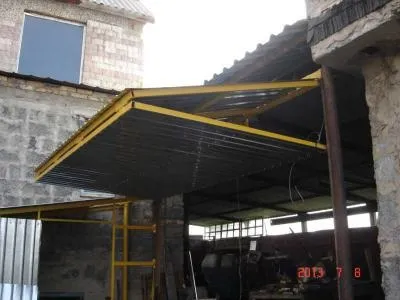

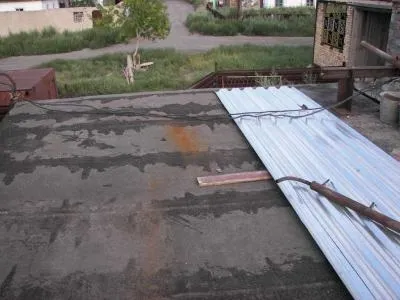

Щоб якось пов'язати галерею дахів, вирішив над лазнею і літньою кухнею так само змонтувати металевий дах, набридло щороку гудроном стару.

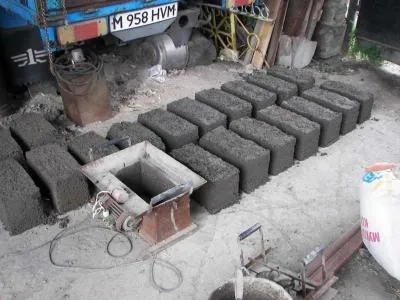

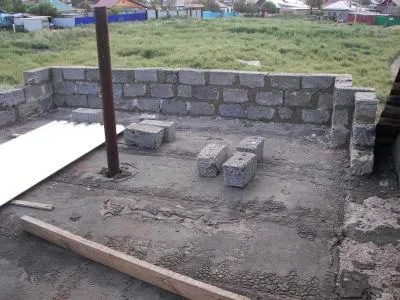

Екстрено, за тиждень, нашльопати 250 шлакоблоків

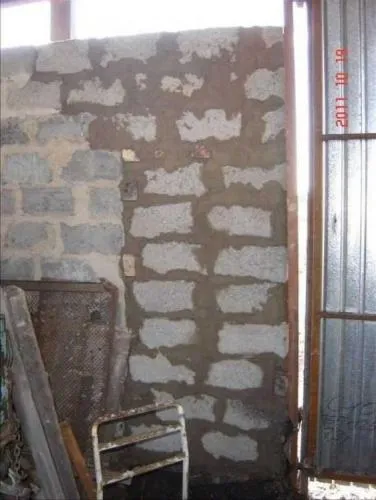

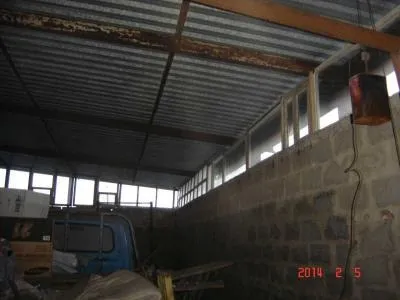

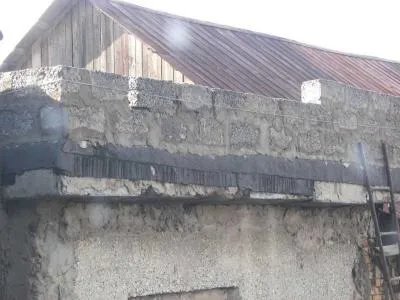

І на даху підняв стіни в 3 цегли

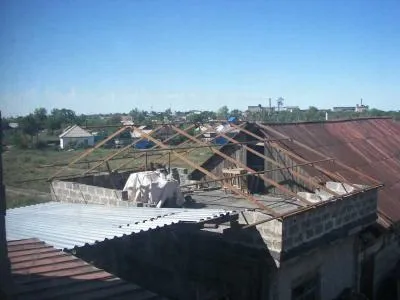

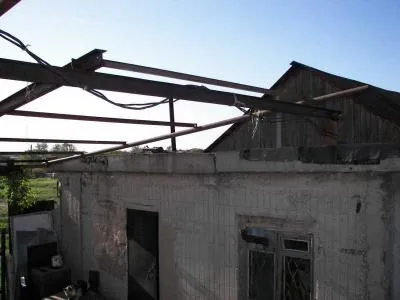

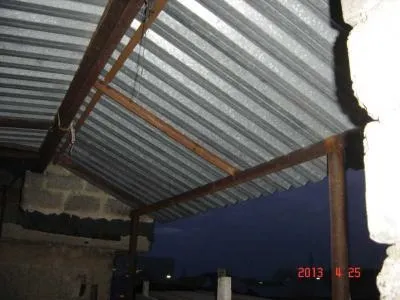

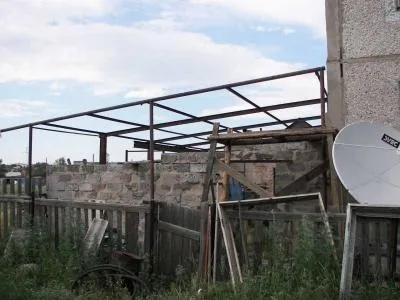

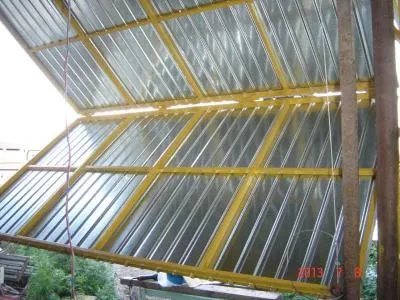

Зварив з проф труби каркас під кріплення проф листа і настелити дах.

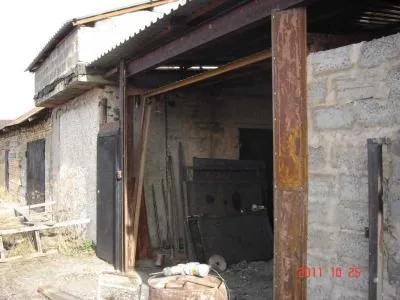

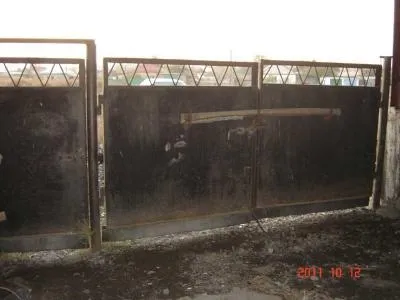

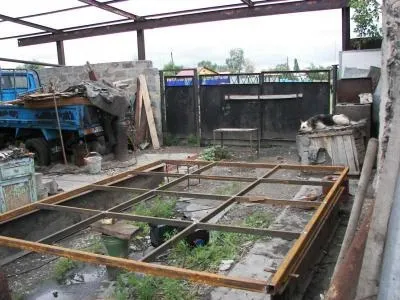

Старі ворота вже не вписувалися в ідею критого двору, довелося замінити.

Спочатку планував виготовити підвісні зсувні ворота, навіть 9 метровий двутавр приварив до опор, але так як взимку накопичується багато снігу, який необхідно буде постійно прибирати при кожному відкритті воріт, то вирішив робити підйомно-поворотні, для них сніг не перешкода, відкриються в будь-якому випадку і автоматизувати їх досить просто.

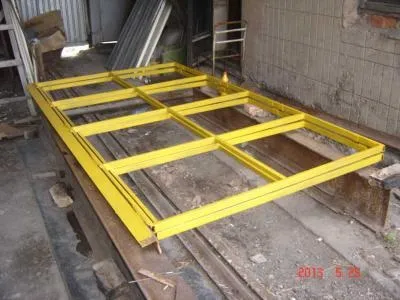

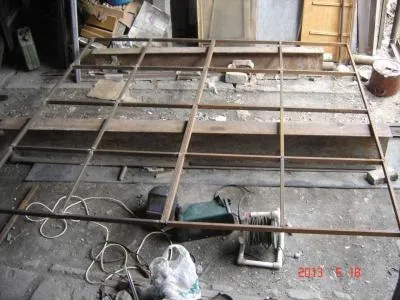

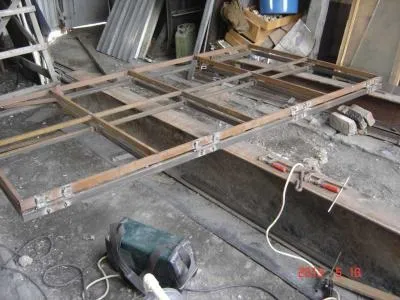

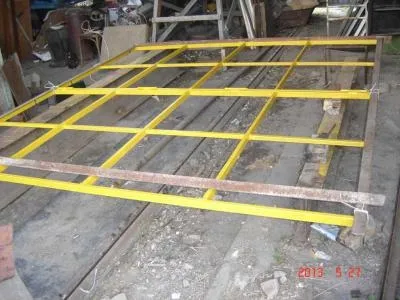

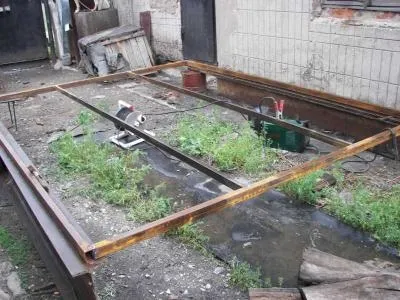

Виготовлення воріт почав з виготовлення рами полотна воріт. Зовнішню раму виготовив з проф труби 60х30х2мм, внутрішні перемички з проф труби 50х20х2мм. Розрахункова вага вийшов 80кг + 60кг облицювальний проф лист.

Готових коліщаток знайти не вдалося, довелося винаходити свої.

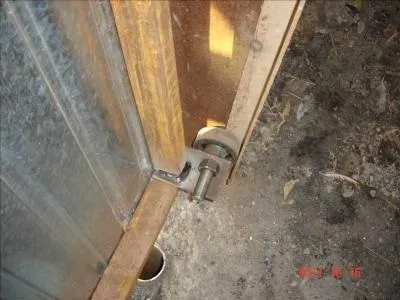

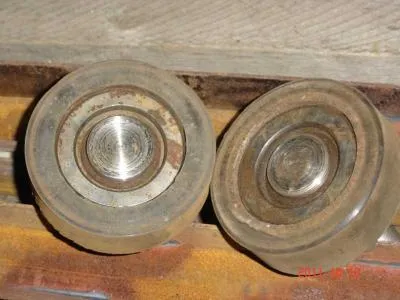

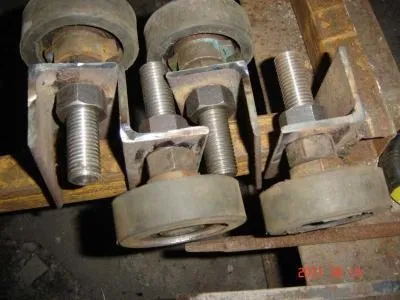

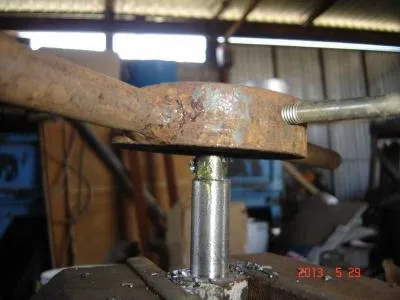

Підшипники використовував вижимні від класики (дісталися майже безкоштовно). Їх зовнішній діаметр 70мм, тому проточив 76 трубу зсередини до 70мм і обрезинени зовні підготовлені відрізки труб, для цього замовив токареві матрицю для вулканізації, і запресувала в них підшипники.

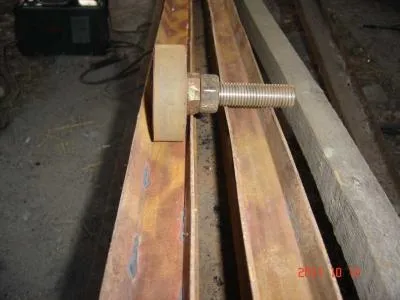

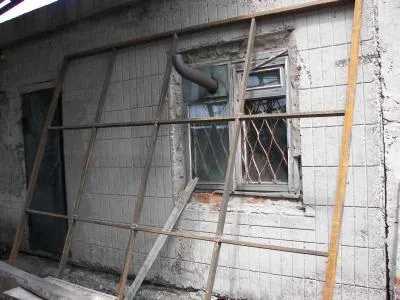

Як верхніх напрямних воріт використовував проф трубу 60х30х2мм, наварив на неї, під невеликим кутом, що б не затирало колеса, бічні напрямні зі смуги 25х2мм.

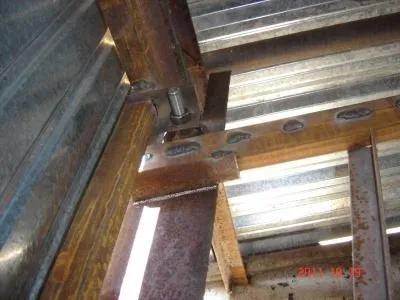

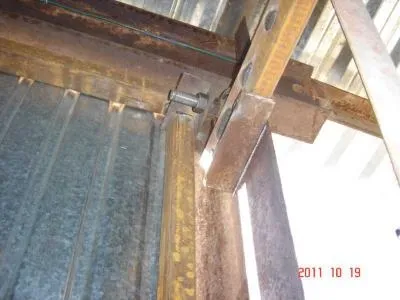

На монтаж воріт запросив (попросив) друзів допомогти. Підвісили раму Воротін, на дроті, до верхньої балці отвору воріт, виставили за рівнем. Завели під дах дві 76 труби, до яких закріпили кінці верхніх напрямних воріт, під ухилом в бік воріт, для того, що б ворота самі притискалися до зовнішньої рамі під власною вагою. Вгорі рами воріт прихопив підготовлені колеса, з таким розрахунком, що б вони лежали в верхніх напрямних.

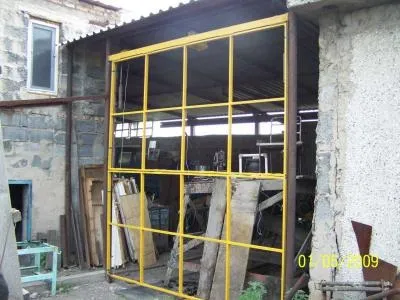

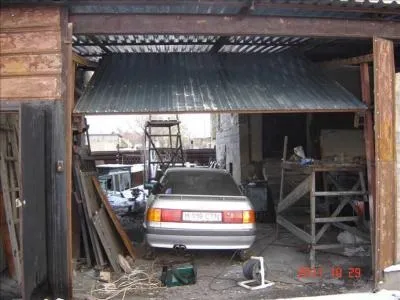

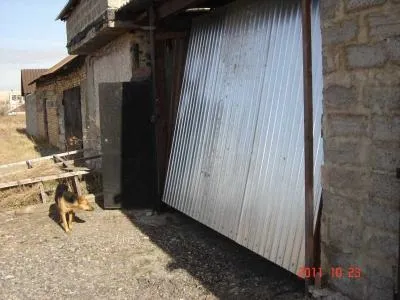

Відв'язали дріт кріпить раму воріт і вони повисли на верхніх колесах строго вертикально. Приварив два вертикальних опорно-ущільнюючих куточка зовнішньої рами, до верхньої балці і закріпив знизу, з таким розрахунком, що б ворота точно заходили в куточки і щільно прилягали до них.

Далі приварили вертикальні напрямні, з невеликим ухилом, градусів 8-10, на око, і приварив нижні колеса до рами воріт.

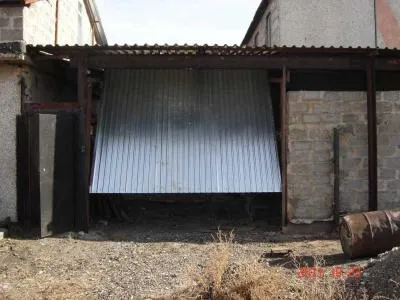

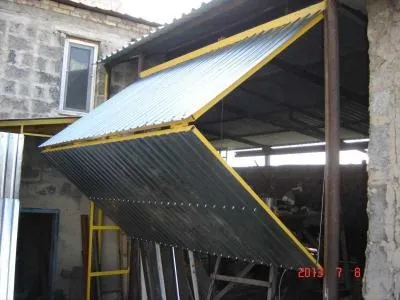

Спробували підняти і опустити стулку, без противаг важко, нижні колеса намагаються відірватися від вертикальної напрямної, значить потрібно ставити верхній обмежує куточок на вертикальні напрямні. Обшили ворота проф листом і пішли обговорити цю справу.

Надалі поступово довів ворота до розуму.

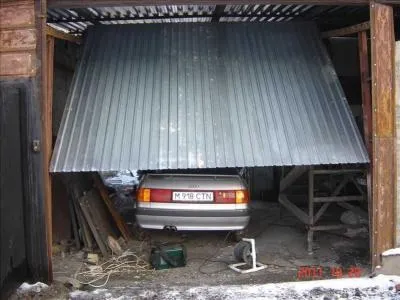

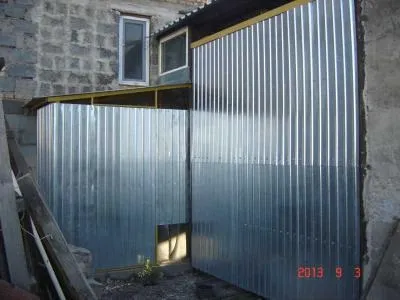

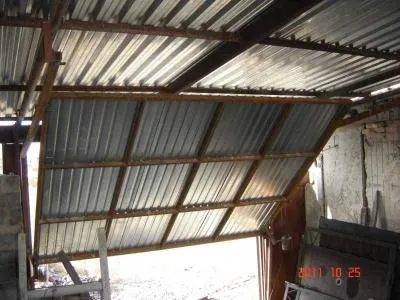

У планах автоматизувати ворота, але настала холоду. Зима показала, що потрібно закривати двір повністю, в хуртовини навертає багато снігу. З настанням весни почав замислюватися про виготовленні других воріт. Оскільки підйомно-поворотні вже освоїв, то вирішив спробувати підйомно-складаються, ангарного типу.

Зібрав з 76 труб каркас, до якого повинні будуть кріпитися ворота.

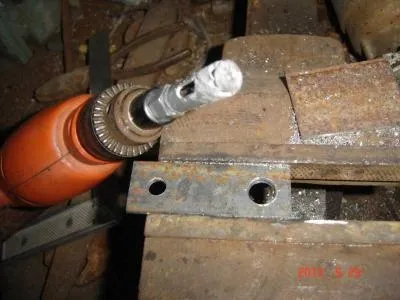

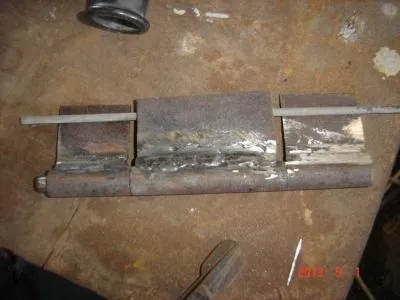

Почав з виготовлення петель. Підібрав товстостінну трубку із зовнішнім діаметром 15мм і внутрішнім 9мм, і катанку діаметром 8,5 мм. Нарізав за розміром, до трубок приварив кріпильні пластини. Виготовив 9 таких шарнірів.

Задумка була така: зібрати ворота на землі, а потім підняти і встановити в каркас. Рами воріт вирішив зробити легше з профілю 40х20х1, 5 мм.

Приварив навіси, з'єднавши обидві стулки між собою.

На верхню перекладину, до якої кріпляться стулки воріт, взяв 75мм куточок. До нього через п'ять шарнірів приварив Воротін.

Виготовив опорні колеса, в якості яких застосував підшипники 180503.

Приварив до верхньої перекладині вертикальні напрямні і знизу тимчасово пов'язав їх куточком, для збереження геометрії, який після установки на місце буде зрізано.

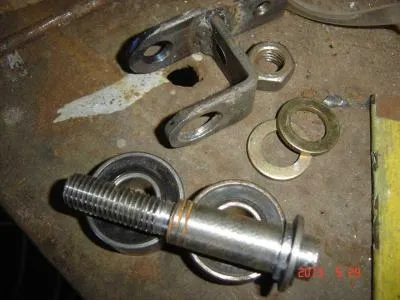

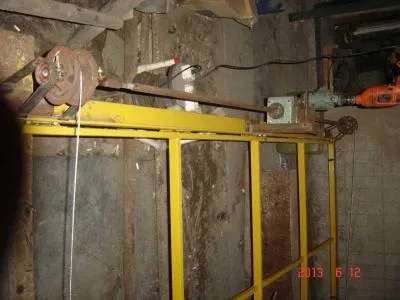

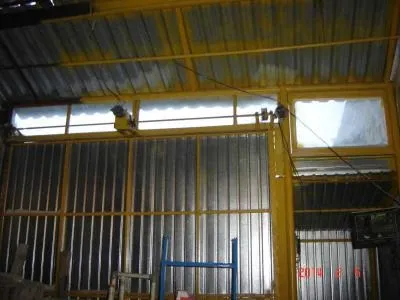

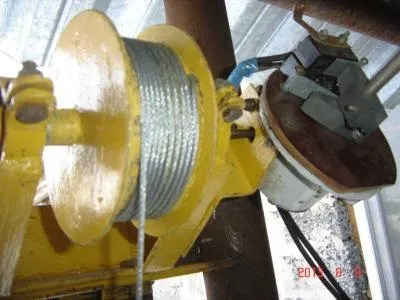

Хотів вже піднімати ворота і встановлювати, але як то кажуть "погана голова рукам спокою не дає", захотілося мені спробувати встановити на ворота електропривод. Почав винаходити. Виготовив два барабана. Підібрав з наявного мотлоху редуктор і двигун. Редуктор виявився односторонньої дії, з обгінної муфтою всередині, довелося допрацьовувати. Зварив раму для об'єднання двигуна і редуктора в єдиний механізм. З полдюймовой труби виготовив піввісь і через гнучкі муфти поєднав редуктор з барабанами. На осі одного з барабанів встановив саморобний командоаппарат. Підняв і встановив ворота на місце.

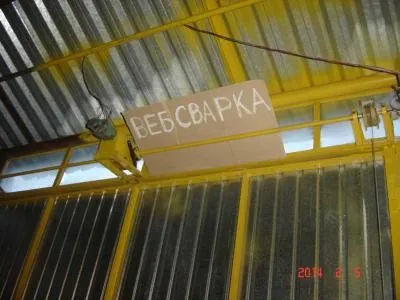

Змонтував схему управління воротами і хвірткою в ящик, випробував, але до кінця не доробив, наближалися холоди і потрібно було терміново засклити периметр двору.

Сподіваюся, що в цьому році вдасться закінчити двір повністю.

Спасибі, що у Вас вистачило терпіння дочитати мій опус до кінця.
