Кришка, бігунок трамблера автомобіля ваз 2107 - перевірка і заміна

Розділ 26: -
додаткове електрообладнання автомобіля ваз 2107

перевірка і заміна кришки і бігунка трамблера ваз 2107

Для виконання роботи потрібно мультиметр.

Послідовність виконання робіт по перевірці та заміні кришки і бігунка трамблера на автомобілі ваз 2107
1. Готуємо автомобіль ваз 2107 до виконання операцій (див. «Підготовка автомобіля ваз 2107 до технічного обслуговування і ремонту»).
2. Від'єднуємо на автомобілі ваз 2107 провід від негативного висновку акумуляторної батареї (див. «Акумуляторна батарея автомобіля ваз 2107 - зняття і установка»).

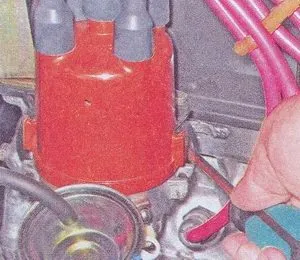

3. викруткою або іншим відповідним інструментом від'єднуємо пружинні фіксатори кришки трамблера.

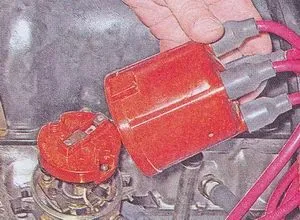

4. Знімаємо кришку трамблера з розподільника запалювання.

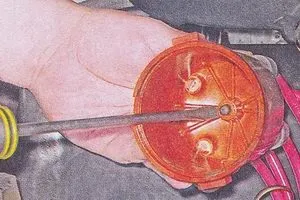

5. Натискаючи на вугільний електрод в кришці трамблера, перевіряємо його рухливість і візуально оцінюємо стан. Пошкодження і надмірний знос електрода трамблера не допускається.
6. Промиваємо поверхню кришки трамблера уайт-спіритом, зачищаємо від нагару контакти бічних електродів дрібнозернистим наждачним папером.
Тріщини і прогари в корпусі кришки трамблера не допускаються. У разі необхідності, від'єднавши високовольтні дроти, замінюємо кришку трамблера нової.

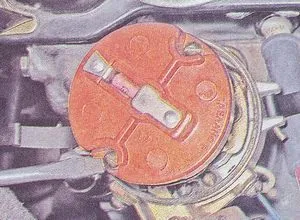

7. Промиваємо поверхню бігунка трамблера уайт-спіритом, зачищаємо дрібнозернистим наждачним папером центральний і бічний контакти бігунка. Тріщини, прогари і надмірний знос бічного електрода не допускаються.

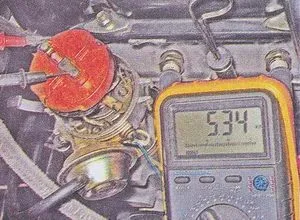

8. Приєднавши щупи омметра до контактів бігунка трамблера, заміряємо опір резистора. Воно повинно бути в межах 5,0-6,0кОм.

В іншому випадку несправний бігунок трамблера замінюємо.
9. Шлицевой викруткою відвертаємо два гвинти кріплення бігунка до опорної пластини регулятора випередження запалювання і знімаємо бігунок.

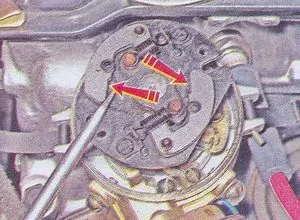

10. Викруткою або іншим відповідним інструментом віджимаємо важки регулятора випередження запалювання, перевіряючи їх рухливість. При необхідності змащуємо їх осі проникаючої мастилом.

Установка бігунка і кришки трамблера на розподільник запалювання ваз 2107

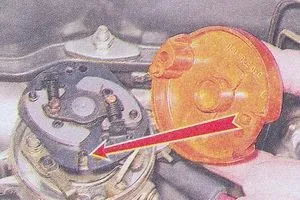

1. Встановлюємо бігунок трамблера на рухому пластину регулятора випередження запалювання, орієнтуючи бігунок прямокутним виступом в фігурний виріз.

2. Дрантям, змоченою уайт-спіритом, очищаємо високовольтні дроти від бруду і приєднуємо їх до кришки трамблера згідно з маркуванням, нанесеної поруч з бічними електродами.
3. Установка всіх інших деталей виконується в зворотній послідовності.
