Криптекс - моддінг-флешка від Леонардо да Вінчі
Найчастіше ідеї для моддінгу лежать на поверхні, оточують нас. Ось так і я, подивившись однойменний фільм за книгою Дена Брауна «Код Давинчи» загорівся ідеєю «заховати» інформацію подалі. Ідея механічного захисту інформації у вигляді криптекс здалася мені настільки цікавою, що 2 днів пошуковики мучились на предмет все можливої інформації. Від «кіношного образу» криптекс вирішено було відмовитися відразу, бо їх багато в вигляді всяких сувенірів, купити і засунути розуму багато не треба. За основу дизайну були взяті креслення самого Леонардо да Вінчі.
Залишалося лише зрозуміти, як реалізувати все це хоча б на рівні креслень саме для флешки. На проектування пішло близько тижня, м'яко кажучи, відразу стало не по собі від обсягу майбутніх робіт, при тому повинна бути досить висока точність. Саме тому робота постійно відкладалася в довгий ящик і, тим не менше, це сталося. Забігаючи вперед скажу відразу роботою трохи незадоволений, від багатьох чинників в процесі реалізації довелося відмовитися практично відразу.
Почати вирішено було з найбільш простих деталей - стійок, які не несуть в самому механізмі ніяких функцій, тобто вони є статичними. Як матеріал не чого краще не було схоже як трубки від антени. Вони міцні і легкі, до того ж легко підібрати діаметр по необхідності.
Має бути паяти, тому за допомогою наждачного паперу знімаємо верхній шар нікелювання.
Далі треба було зробити 8 опорних шайб, процес їх створення легко зрозуміти з фотографій. Донорами стали гайки м2
Рассверливаем до діаметра 3мм, нагадаю це діаметр трубки.
Трохи знімаємо кути за допомогою дремеля
Тепер можна додати правильну круглу форму.

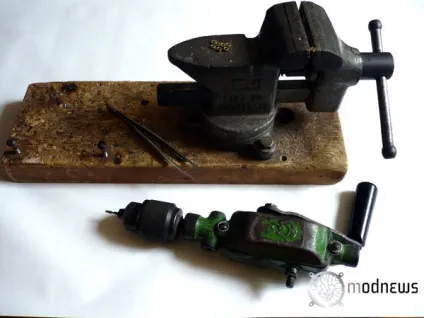

Ось так виглядає пристосування для затиснення заготовок в дриль
І власне результат

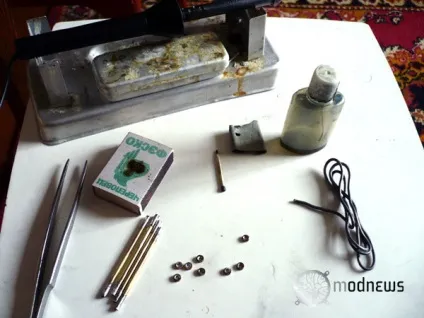

Тепер необхідно спаяти отримані деталі. Облужіваем самим звичайним паяльником
Споював вже газовим пальником від «Dremel»
Попередній результат, після обробки наждачним папером. Стійки ще належить обрізати в розмір, але це краще зробити за місцем
Стійки ще належить обрізати в розмір, але це краще зробити за місцем
Тут мене чекали перші розчарування, трохи перекладеного даремно матеріалу.
У Модлі передбачалося зробити внутрішні вставки з листової латуні
Але це виявилося зайвим, сама деталь виходила дуже тонкою і це без пропила під «зуби»

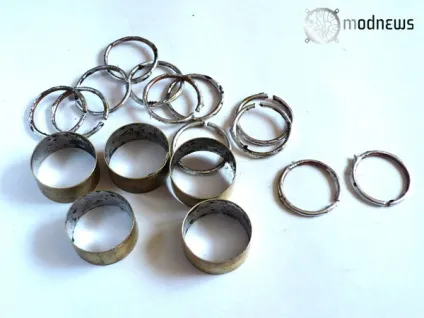

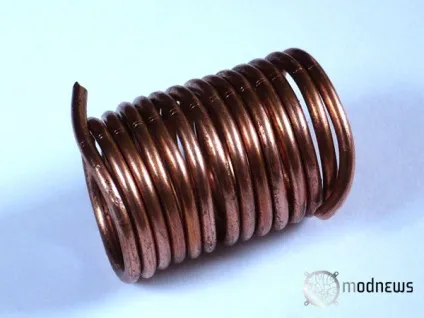

Швидше і набагато простіше виявилося зробити їх з дроту. Наметовому спіраллю дріт
Режим дремелем і вуаля

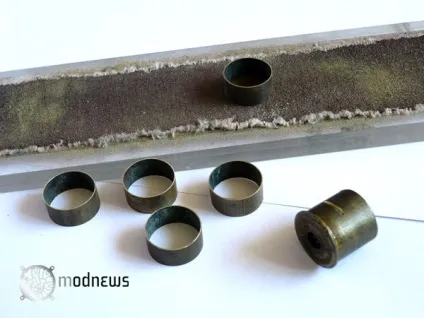

Донор для нових заготовок

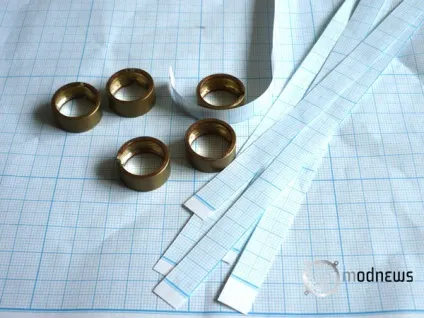

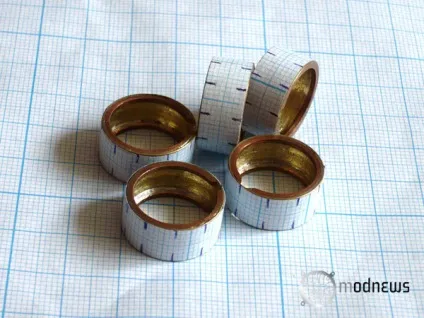

Різав як і зазвичай дремелем, необхідна точність досягалася обклеюванням заготовки міліметрової папером. Після різання залишалося лише обробити краї
Готуємо отримані заготовки, споює, обробляємо.
Для основи всього замку було обрано латунна труба. Саме на ній буде обертатися набірний механізм, і в ній же буде розташовуватися безпосередньо сам носій інформації з «відповідною частиною» запірного механізму. Але про все по порядку.
Примірка набірного механізму на несучої основі з урахуванням необхідних відступів.
У проміжки між барабанами набірного механізму планувалося встановити вставки, займемося їх виготовленням.
Знову все по міліметрівці, свердлимо свердлом 1мм
Рассверливаем до 3 мм.
Знову приміряємо, а що це таке там поруч? 🙂

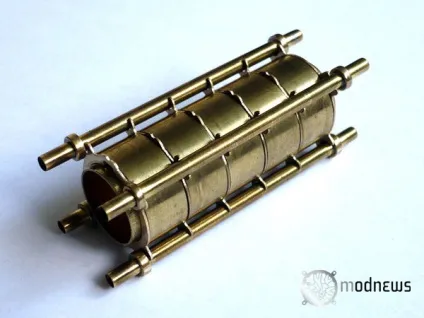

Стійки лягли рівно, можна і доробити проставки
Аналогічним способом виготовлені ще дві проставки відокремлюють весь складальний механізм від країв

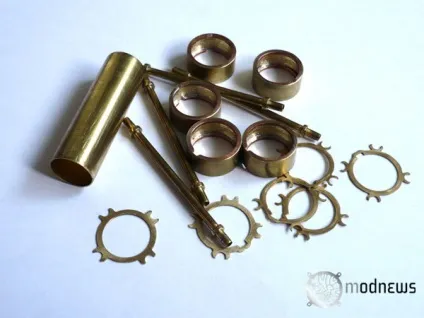

Ви не втомилися дорогі Новомосковсктелі. Робота по збірці підійшла до середини, поки можна порахувати загальну кількість деталей.
Порахували, тоді зробимо ще пару деталей
Далі невелика підгонка стійок, гріємо, затискаємо. Відразу зрізаємо зайве.
Тепер можна зробити в трубці пропив 2 мм, він повинен бути довгим і рівним. Тому по розмітці різав спочатку тонкими кругами, потім армованими. Всі нерівності від тонкого кола ховалися відразу, як тільки пройшовся по всій довжині армованим.
Не забули ще загальна кількість деталей. Ну тоді додамо ще дві
І ще дві до порахованого раніше. Дороблена друга сторона

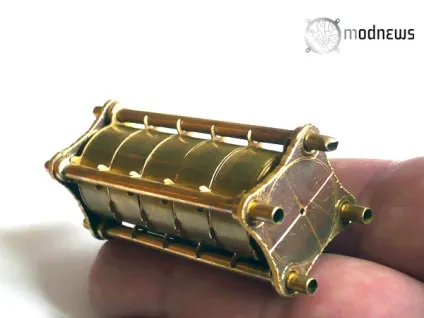

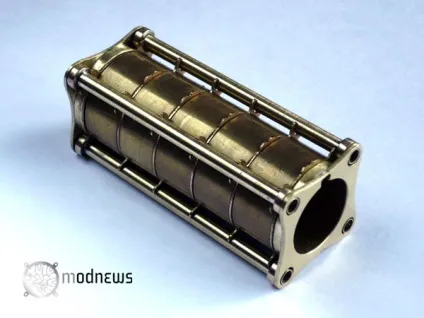

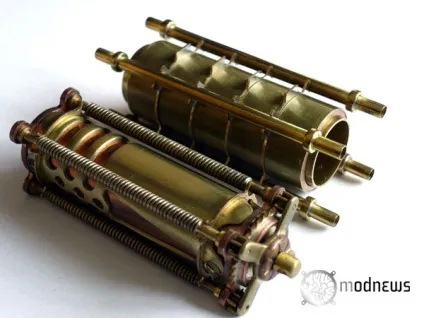

Ще не втомилися рахувати, збилися з рахунку. Все, все, закінчую. Дивимося попередній результат
За традицією внутрішню вставку вирішив зробити з дерева.
Із залишків гільзи, робимо декоративну накладку.
Матеріали для кріплення кришки
Висвердлюємо за наміченим в дереві невеликий отвір, і вклеиваем на епоксидний клей гайку. Поки сохне можна зробити болтик.

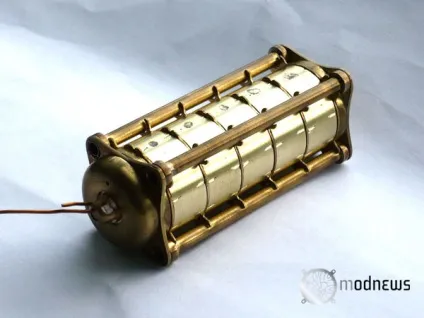

Збираємо, дивимося, що вийшло
Ще не забули що ми робимо. правильно замок. Він якось же повинен замикатися, робимо упори. Стовпчики зроблені з 2 мм латуні. В отвори кріпитися все на той же епоксидний клей.
Воно дійсно працює!
Відкриватися замок повинен адже при наборі певної комбінації. Займемося позначенням коду. Розбираємо, і в першу чергу наносимо ризики
Збираємо і перевіряємо, якщо щось піде не так - вже потім не виправити
Потім гравіруя цифри

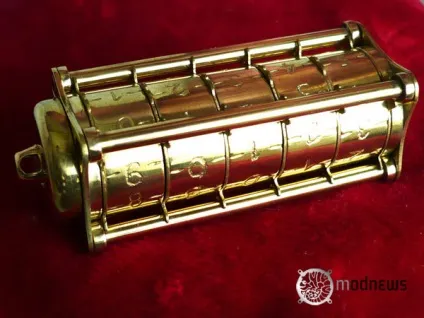

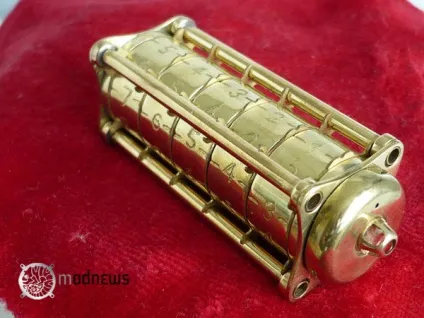

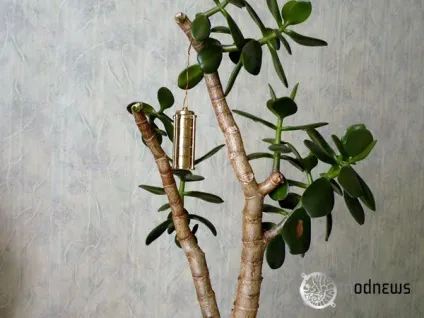

Тепер можна все відполірувати і зібрати, з зовнішньою частиною все закінчено

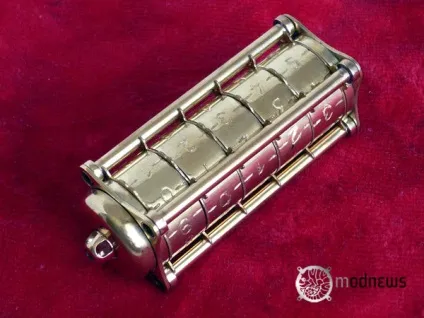

Програвшись з отриманим замком і переконавшись, що все нормально працює, можна приступити безпосередньо до флешки. Для цього у внутрішній вставці робимо пропив, надалі закриваємо його накладкою з тонкої латуні. Саме дерево зміцнюємо епоксидним клеєм. Для цього його розводимо ацетоном і змащуємо, поки не перестане вбиратися. Я ще трохи додав барвника, якийсь морилки продається в порошках. Після висихання трохи підбираємо нерівності, швидше за все відразу воно не закриється, такі вже властивості дерева. Збираємо і насолоджуємося результатом.
Окаті Новомосковсктелі побачать, що через флешки комбінація цифр скоротилася до 4. Зовсім трохи помилився в загальній довжині, і дерево довелося обрізати якраз по п'ятому упору. Але і людина не знає про це буде намагатися крутити всі 5 «коліс», свого роду «захист від дурня». Тим хто намагався вважати - загальна кількість деталей трохи більше 60. Всередині на момент завершення оселився носій на 8 Гб, загальний все вироби склав
Всім терпіння і вдалого моддинга! А код я вам не скажу 🙂
