Кріплення мауерлата до цегляної стіни способи установки крокв

Покрівля - один з найважливіших елементів будівлі. Недарма житло людини часто називають дахом над головою. Крім того, що вона сама створює значний тиск на стіни, саме на неї обрушуються дощі та снігу, намагається забрати вітер. Щоб вона не «поїхала», будується мауерлат. Застосування цього випробуваного будівельного прийому робить дах міцною і розподіляє рівномірно навантаження від неї на будівлю.

Мауерлат можна порівняти з фундаментом будинку, тільки він - елемент даху, що об'єднує її пристрій в єдину конструкцію. Якщо будинок побудований з дерева, мауерлат служить останній вінець, який зміцнюється спеціальним чином. А ось кріплення мауерлата до цегляної стіни - окреме вміння і мистецтво.

Мауерлат - це опора кроквяної системи даху. На нього покладено два завдання:

1. Компенсація розпирала зусилля крокв, розподіл навантаження від покрівлі на всю площу верхньої частини стіни.

Через снігів і дощів вУкаіни будуються гострі дахи. Схил даху послаблює тяжкість, наприклад, від підталого снігу, змінюється і напрям сили, що діє на нього. Вона вже буде спрямована не вертикально, а назовні, в сторону. Ця сила називається розпираючий зусиллям. Вона може бути настільки значною, що якщо крокви закріплені на стіні, зруйнує кладку. Це стосується стін з цегли, бетонних панелей, газобетонних блоків, бутового каменю, саману, тобто матеріалів дискретних.

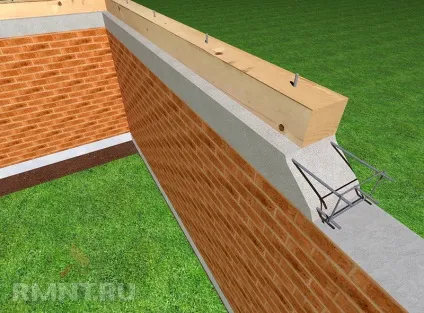

Схема кріплення мауерлата

Не можна забувати і про вагу самого даху. Він не малий, крім того, може бути збільшений мансардою. Для неї потрібно утеплення, покриття для стін. На даху можуть бути встановлені сонячні батареї, водонагрівачі, антени. Все це збільшує її вагу. Правда, у цегляної кладки висока вертикальна міцність, вона більш чутлива до бічних навантажень.

Установка мауерлата - рішення всіх цих проблем.

Читайте також: Садові доріжки з цегли своїми руками

2. Утримання даху.

Мауерлат укладається по верхньому краю стіни, по всьому її периметру. Скат покрівлі значно зменшує парусність даху, але не знищує її зовсім. Тому дуже важлива умова до пристрою мауерлата - міцність. Він повинен бути закріплений на стіні так, щоб протистояти відривати зусиллю.

Якщо фронтони даху виконані з цегли разом зі стінами, розвантажується загальна вага даху і навантаження від неї на будову. В цьому випадку мауерлат встановлюють тільки на бічних стінах і закріплюють в отворах всередині фронтонів.

Мауерлат будують з матеріалу, який використовується для всієї кроквяної системи. Найчастіше це дерево, але не обов'язково. Можливо залізо, наприклад, швелер.

Якщо деревина, перевага віддається хвойним породам. Дерево обробляють антисептиком. Це рятує від вологи і комах і продовжує експлуатацію на роки.

В ідеалі підкроквяна балка повинна бути суцільною. В крайньому випадку - дуже міцно з'єднаної. При цьому довжина кожної частини повинна бути максимально великий. Наприклад, довжина стіни вісім метрів. Маємо бруси по шість метрів довжини. Буде помилкою робити балку шість і два метри. Правильно - з'єднати дві балки по чотири метри.

Використовується брус перерізом 150 або 200 міліметрів. Він повинен складати приблизно третину ширини капітальної стіни. Фортеця його цілком достатня. Якщо взяти більш товстий, вийде зайве навантаження на стіни, крім того, його буде складно підняти для установки.

Є спосіб виготовлення мауерлата з дощок.

Способи кріплення мауерлата є основним моментом при його установці. Він створює зв'язок зі стінами будівлі, надійно утримує покрівлю, але при цьому повинен дозволяти деяку рухливість кроквяної системі. Це треба для рівномірного розподілу деформирующих факторів.

Перш за все, балку захищають від вологи. Для цього її обертають руберойдом, який закріплюється будівельним степлером. Це запобіжить гниттю деревини від конденсату, який утворюється через різницю в температурі між стіною і деревом.

Читайте також: Садові доріжки з цегли своїми руками

Укладають балку по внутрішньому краю стіни або по осьовій лінії, так її легше закріпити. Вона не повинна спиратися і створювати зусиль на зовнішній край. Там, де з'єднуються поздовжня і поперечна балки, роблять запив, свердлять отвір і забивають шкант. Кут додатково закріплюють скобою.

Щоб закріпити мауерлат до стіни цегляного будинку якомога надійніше, все елементи кріплення розміщують в товщі кладки.

Часто використовуються скоби. Їх легко зміцнити. Для скоб в кладці під ними встановлюються отпілкі брусів, завбільшки з цеглину. Щоб цей вкладиш не луснув, скоба забивається в торець. Бруски встановлюють у другому або третьому ряду від верху в місцях, де будуть знаходитися кроквяні ноги.

Кріплення мауерлата скобами

У верхні ряди кладки закладають вертикальні шпильки з різьбленням. Їх має бути не менше, ніж стропильних ніг. На брусі треба розмітити і висвердлити отвори для цих шпильок. Брус закріплюється гайками. Цей спосіб більш надійний, ніж зі скобами, а й більш трудомісткий.

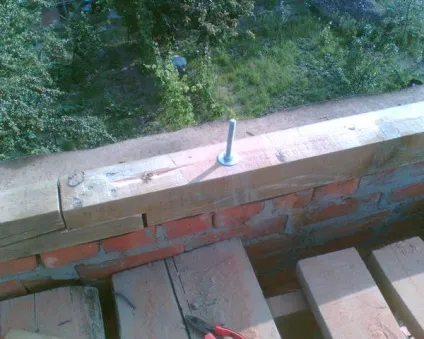

Шпильки під мауерлат

Тут можливі варіанти. Кінці дроту закріплюються всередині кладки. Після цього вільними кінцями з'єднуються всі компоненти - опорний брус і кроквяні дошки. Дріт повинна забезпечувати міцність з'єднань, тобто бути досить товстою і міцною. Дротом можна прикріпити елементи не тільки до стін, але і до перекриття.

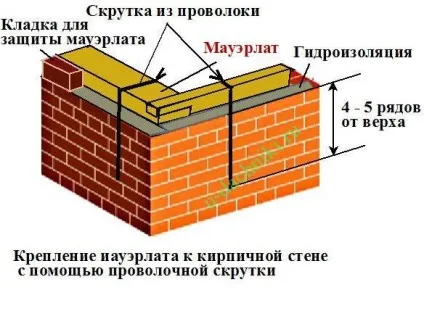

Кріплення мауерлата до стіни (скручування з дроту)

Ідеальним варіантом міг би бути залізобетонний армований пояс, виконаний по верхньому периметру. Але роблять його тільки для висотних будівель з великою площею. Для установки потрібна опалубка, в неї закладається арматурна конструкція і заливається бетоном високої якості. Перед заливанням до арматури привариваются шпильки для кріплення бруса. Це найнадійніша і міцна конструкція. Вона дуже дорога і в сенсі використання матеріалу, і витрати праці.

Армопояс для мауерлата

інші способи

Кріплення даху до цеглини можливий і іншими способами.
