Кріплення для вентильованих фасадів кляймери, кронштейни, підвіси, дюбеля
Навісні фасади потрібні не тільки для того, щоб надати будівлі гарний зовнішній вигляд, вони утеплюють його, а також захищають від руйнівної дії оточуючих факторів. Одним з найважливіших елементів навісного вентильованого фасаду є кріплення, завдяки яким облицювальний матеріал тримається на стіні будівлі.
За рахунок того, що матеріали для виготовлення вентильованих фасадів бувають найрізноманітнішими, необхідно враховувати його структуру і вага при монтажі. Правильно підібраний кріплення - це запорука довголіття фасаду.
Підбір кріплень для вентильованих фасадів
Існує 2 типу кріплень для вентильованих облицювальних панелей: прихований і видимий типи. Вони відрізняються між собою кріпильними елементами. Прихований тип вентильованих фасадів обходиться дорожче при будівництві, але візуально виглядає краще.
Відомий тип кріплення
Кріплення відкритого (видимого) типу монтується так, що його видно після монтажу фасадної панелі. До такого виду кріплень відносяться кляммери, або заклепки (кліпси). Кляймери для вентильованого фасаду виготовляються з нержавіючих металів. Їх можна підібрати під колір облицювальної панелі або пофарбувати в тон самостійно.
Обробні матеріали фасаду кріпиться і жорстко утримується вусиками кляммера до каркасу. Клямери застосовують для облицювання будинків особливо важкими панелями, як керамограніт і натуральний камінь.
Заклепки використовують для більш легких композитних, фіброцементних панелей або сталевих листів. Виготовляють їх з жароміцної легованої сталі або алюмінію. Кріплення заклепок не вимагає підготовчих робіт, крім розмітки. Розташовують їх зазвичай поблизу кутів.
У місцях будівництва, де переважає вітряна погода, рекомендується використовувати замість заклепок саморізи. Переважно, щоб вони були виготовлені з нержавіючого матеріалу. Термін служби таких кріплень більше 15 років. Крім того, саморізи бувають різних кольорів, що дозволяє зробити зовнішнє кріплення практично непомітним.
Відомий тип кріплення вважається більш простим при монтажі. Він економічний, але через те, що кріплення видно, втрачається естетичний вигляд фасаду.
Прихований тип кріплення фасаду
Гарний зовнішній вигляд забезпечується кріпленнями прихованого типу. Вони встановлюються на торцеву сторону панелі або на внутрішню поверхню. Поділяються на 3 види за способом кріплення:
- механічний;
- спосіб приклеювання;
- комбінований.
Такий спосіб облицювання будівлі буде значно дорожче, так як збільшуються витрати на елементи кріплення: приховані кляммери, додаткові планки, анкери та інше. До прихованого способу відноситься і монтування касетних фасадів «через замок».
Через великих витрат на матеріали часто вдаються до способу часткового кріплення фасаду прихованим типом. На перших поверхах будівлі або тільки з головного входу використовують приховані кріплення, а в інших, менш помітних в очі місцях застосовують зовнішні кляммери або заклепки.
Для монтажу навісного фасаду з натурального каменю або плит шаруватого пластику, використовують анкери цангового типу. Така методика монтажу дозволяє візуально не зіпсувати всю фактуру обробного матеріалу, але є дуже витратною.
Спершу просвердлюють конусний отвір усередину фасадної плити і доборніков. У нього вставляють анкер з аграфом на кінці і прокручують для розкриття. Після того як анкер розширюється в отворі, його вже неможливо буде витягти. За допомогою Горпини плита розміщується на поверхні профілю.
Для кріплення керамограніта і натурального каменю прихованим типом використовують кріпильні планки. На торці облицювальної плити робляться пропили. У них вставляються планки і фіксуються. Планка також приховує шов між панелями. Але через те, що потрібно робити велику кількість пропилів, на яке витрачається багато часу, такий монтаж стає занадто трудомістким. Та й місця пропилів необхідно обробляти герметиком, щоб запобігти попадання і замерзання вологи (виключити ймовірність розриву льодом). Можуть виникнути зайві витрати на закупівлю фасадних панелей, якщо в результаті такого монтажу будуть утворюватися відколи.
Кріплення за допомогою гачків - «замковий» спосіб - не псує зовнішній вигляд і є дуже міцним. Гачками монтують фасадні панелі з натурального каменю, теракотові плити або плити, які зроблені під натуральний камінь і цегляну кладку.
Адгезивную стрічку для монтажу вентильованих фасадів можна назвати універсальним способом кріплення. Вона міцніше, ніж зварювання або кляммери, і здатна створити ідеально рівну поверхню фасаду. Кріплять стрічку до зворотному боці панелі і до направляючої.

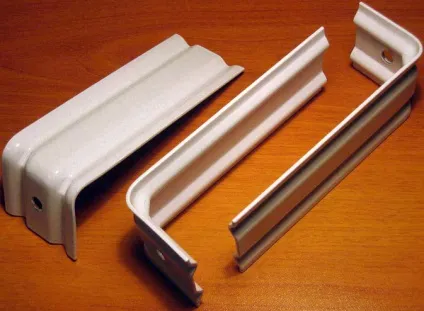

Кронштейни для вентильованих фасадів і їх підсистем
Підсистема вентильованих фасадів включає в себе матеріали, з яких формують каркас, матеріали облицювання і підвіс. Кріплення всіх цих складових деталей вентильованого фасаду повинні бути якісними, щоб забезпечити надійність конструкції і збільшити термін її придатності.
Кронштейн (монтажний кут або підвіс) виготовляється з оцинкованої сталі або алюмінію. Він служить підставою для подальшого монтажу всього навісного фасаду. Кріпиться за допомогою анкерів або спеціального дюбеля для вентильованого фасаду. За рахунок того, що на кронштейни доведеться вся тяжкість облицювальний матеріал, вони повинні бути якісними і витримувати динамічні і статичні навантаження. Крок кронштейнів розраховується згідно з тим, який використовується фасадний матеріал і яка міцність стіни.
До кронштейнів кріпляться горизонтальні і вертикальні елементи підсистем за допомогою заклепок і болтів. Дуже важливо, щоб підвіс володів великою несучою здатністю, особливо якщо при обробці фасаду передбачений монтаж з великим виносом фахверка. В такому випадку зазвичай збільшують кількість кронштейнів або встановлюють підвіс з посиленою несучою здатністю. Щоб позбутися від нерівностей стіни, необхідно використовувати кронштейни різних розмірів або з широким межею зміни довжини. Для зниження витрат на матеріали, рекомендується застосовувати несучі та опорні кронштейни. Зараз багато фірм пропонують виготовити підвіс за індивідуальним кресленням.
Щоб фасад будівлі після монтажу прослужив якомога довше і був безпечним, необхідно використовувати тільки якісні елементи кріплень. Всі вони повинні бути виконані відповідно до норм і стандартів.
