Креслення сараю з односхилим дахом, етапи будівельних робіт, поради по зведенню

Жодна дача або приватний будинок не може обійтися без місця, що вимагає зберігання господарського інвентарю. Вирішенням цієї проблеми є сарай.

А щоб він відповідав всім вимогами щодо зберігання і простоті побудови, найкращий варіант - це сарай з односхилим дахом.

Вибір місця для сараю

Щоб вибрати найбільш вдале розташування для хозблока, потрібно керуватися наступними правилами:

Зробити вибір на користь ділянки землі, який не призначений для вирощування сільськогосподарські рослини;
Місце не повинна розміщуватися в низині, інакше все дощові води завжди будуть підтоплюються сарай;
До ділянки можна було б підвести інженерні комунікації;
Бажано, щоб місце розташовувалося по південній або південно-західній стороні.

Не варто обходити увагою ділянки з нерівним рельєфом місцевості або на схилі. Все це можна вирівняти або земляними масами або піском, або, при наступних роботах, фундаментом.

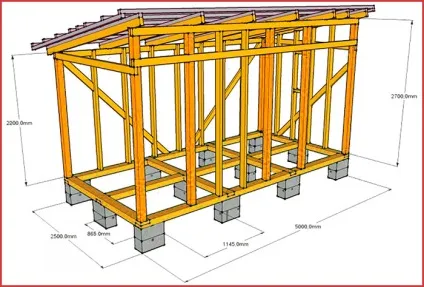

Креслення сараю з односхилим дахом

Перш ніж приступити до закупівлі матеріалів, а також до подальшої будівництві, необхідно розробити креслення.

Для чого потрібен креслення?

Креслення знадобиться для деяких важливих даних:

Він дасть повне уявлення про етапи стройкіда потрібних ресурсах, з усіма формами і розмірами. Це таке графічне керівництво всіх етапів будівництва, як для виконавця, так для замовника;
Креслення дозволить скласти кошторис, а також закупити необхідні матеріали. Витрати будуть під контролем.

Знайти готовий або зробити самому?

Вирішення цього питання залежить від декількох факторів:

Вимог замовника, що відповідає його потребам;
Площі або настройки вибраного ділянки;
Дизайнерського рішення.

Якщо ж немає ніяких специфічних вимог, до того жебудущійхозблок не претендує бути унікальним, набагато легше скористатися типовим готовим кресленням.

Будівельні роботи

Після того як ділянка обраний, а також креслення готовий, можна приступати безпосередньо до робіт.

Набір інструментів

Специфічних видів інструментів не потрібно. Набір досить простий, а також досить часто використовуємо в домашньому господарстві:

Пила ланцюгова;
дриль;
шуруповерт;
рубанок;
Ножівка по дереву;
Стамеска широка;
сокира;
Молоток великий;
Молоток середній;
Рулетка 10м;
рівень;
Лопата штикова.

Фундамент під сарай каркасного типу з односхилим дахом досить зробити стовпчастим.

Щоб його поставити, бажано користуватися наступній послідовності:

1️⃣ Перш за все, потрібно винести осі (створити розмітку).

взяти рулетку, розмітити контур, забивши молотком в землю острозаточенного дерев'яні кілочки або сталеві прутки по кутах. А для кращого натягу мотузки, вбити ще між ними;
Натягнути мотузку на ці кілочки;
Перевірити рулеткою діагоналі отриманого прямокутника. Вони повинні бути рівними, а кути - прямими;

2️⃣ Викопати ямки біля кожного кілка розмірами 400 * 400 * 500мм;
3️⃣ На бічні поверхні (стусан і ложок) кожного цеглинки нанести бітумну мастику для гідроізоляції. Це потрібно зробити до укладання в землю, щоб при подальшій роботі уникнути незручності нанесення, коли стовпчики будуть готові;
4️⃣ У кожну ямку засипати піщано-гравійну суміш приблизно 150-200мм, яку утрамбувати;
5️⃣ Тепер можна приступати до кладки цегляних стовпів. Досить виконати її в 1 цеглу, скріплюючи цеглини між собою цементним розчином. Стовпчики повинні виступати над землею приблизно на висоту 2 цегли;
6️⃣ Перевірити рівність по висоті все стовпчики між собою за допомогою будівельного рівня. А рівність по осях можна посредствомшнура.

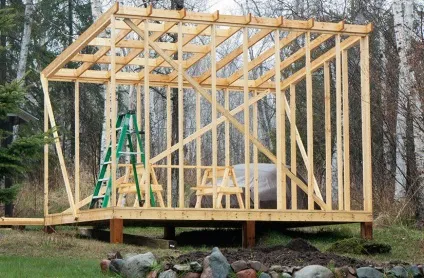

збірка каркаса

Перш ніж братися за виготовлення каркаса, все пиломатеріали повинні бути оброблені антисептиком, а також антипиреном.

Після просочення можна приступати, як зазначено нижче:

На цегляні стовпчики, що намазали зверху бітумної мастікойположіть 2 шари толю;
По периметру, включаючи проміжні опори встановити підставу з бруса. Повинна вийти сітка;
У стикові місця встановити штирі діаметром 12мм. Для цього просвердлити отвір такого ж діаметру в центрі до фундаменту;
Тепер потрібно просвердлити подібні отвори в брусах, які стануть стійками;
Далі необхідно встановити їх на штирі, прикріпивши до основи саморізами через сталеві рівнополочні куточки;
Вивірити рівнем вертикальність стійок з усіх боків і тимчасово зафіксувати за допомогою дошки товщиною 15 - 20мм, яка буде служити підкосом;
Тепер необхідно об'едінітьопори по довгих сторонах вгорі. Для цієї мети насадити балку-брус зверху на стійки, зміцнивши саморізами разом состальнимі куточками;
Потім потрібно з'єднати опори по ширині. Перш ніж приступити бажано заздалегідь, за високою стороні, куточок прикріпити до стійки. Таким чином, який би з'єднав брус залишиться тільки покласти на цей куточок і закриття саморізами. Через стійку в торець з'єднує бруса забити цвях, довжиною 200 - 250 мм.
Каркас готовий.

Для продовження зведення будівлі краще спочатку змонтувати підлогу:

⭕️ Підготувати статеву оброблену дошку потрібного розміру, а після вирізати в них отвори під стійки в потрібних місцях;
⭕️ Укласти кожну дошку по довжині на нижню підставу, прикріпивши до немугвоздямі або саморізами;
⭕️ Прибити з торця нижньої обв'язки дошки 100 * 40мм по периметру, щоб закрити її, а також задати рівність стін для подальшої обшивки.

Дах запроектована односкатной, тому стійки каркаса вже монтувалися виходячи з цього: з одного боку коротше, ніж з іншого.

Нахил односхилого даху

Ухил даху залежить оттіпа покрівельного покриття. Зазвичай для госпбудівель воно вибирається з різного роду хвилястих матеріалів: азбестоцементних -Шифер, бітумних - ондулін, металевих - профільований лист. Для всіх них середній кут наклонаберется 20 ° або 36%.

Щоб дізнатися наскільки ж одну сторону робити вище-це значення висоти коника, потрібно скористатися простенької формулою.

А саме: ширину (проліт) поділити навпіл і помножити на значення тангенса кута нахилу, яке береться з таблиці Брадіса або вираховується калькулятором.

Розрахунок матеріалів для даху односхилого типу

Всі матеріали залежать від габаритів хозблока:

Крокви. Вони виконуються зазвичай з дощок 100 * 40мм. Їх довжина розраховується як відношення ширини сараю до косинусу кута нахилу (або можна скористатися теоремою Піфагора для розрахунку гіпотенузи прямокутного трикутника) плюс звис (500мм на головному фасаді / 300мм на задньому). Крок крокв 500 -700мм. Таким чином, загальна кількість в кубах виходить перемножением довжини на розмір і на крок;
Решетування. Згідно з нормами, для неї, береться необрізна дошка 100 * 25мм. Довжина її - це довжина сараю плюс звис близько 300мм. Крок обрешітки залежить від покрівельного матеріалу, тому краще дотримуватися рекомендацій виробника. Наприклад, для ондуліна, при куті нахилу в 20 °, крок 610мм. Але на конику, ребрах і звісах лати повинна бути суцільна шириною 250 - 300 мм;
Додаткові стійки для посилення даху. Можна використовувати дошки, які бралися для крокв. Їх кількість - 2шт. За однією з кожного боку. Вони стануть своєрідним продовженням проміжних опор, висотою приблизно 2/3 від розміру коника;
Підшивка звису. Вона також виконати з дощок 100 * 40мм. Їх кількість: 1. Довжина сараю плюс звис з одного боку; 2. Ширина сараю плюс звис з одного боку.

Монтаж проводити, як перераховано далі:

Дошки стропильних ніг встановлювати на ребро, поєднуючи з балками верхньої обв'язки саморізами навскіс. Додатково вбити цвях довжиною 250мм зверху в ногу з іншого ребра перпендикулярно балці;
Обрешітку класти плазом поверх крокв, починаючи зі звисів, де вона суцільна. До крокв кріпити 2 цвяхами або саморізами;
Далі необхідно посилити конструкцію даху. Для цієї мети дошку, довжиною в 2/3 висоти коника, поставити на те місце, де закінчується проміжна опора, скріпивши навскіс саморезом з балкою з одного боку і кроквяної ногою з іншого;
Тепер необхідно підшити знизу звис, а також закрити дошкою крокви з торця. Кріпити кожну дошку до крокв 2 цвяхами або саморізами так, як робилося з дошками обрешітки;
Завершальний етап - покрити дах обраним покрівельним матеріалом.

обшивка стін

Стіни обшиваються дошкою 100 * 25 або 150 * 25 мм від низу до верху. Перш за все, прибивається цвяхами довжиною 80-90 мм до стійок каркаса дошка з нахлестом в 25-30мм до нижньої торцевої дошці.

І так далі кожну наступну на попередню. Найкраще сарай обшивати, починаючи з головного фасаду, потім бічні, а потім задній. При обшивці використовувати рівень і розмітку.

Корисні поради від будівельників

Перед складанням каркаса підготувати бруси для стикування між собою. Найзручніший і простий в полдерева. Для цього розмітити олівцем і акуратно випиляти непотрібні частини. Потім прибрати зайве стамескою;
Щоб не чіпляти занози, дерев'яні деталі краще обробити рубанком з усіх боків;
Статеві дошки скріплювати з підставою краще навскіс. Так, потім можна буде вирівняти їх рубанком і уникнути порізів при експлуатації;
Для роботи з дахом користуватися риштованням / лісами, а не сходами;
Прорізи краще посилити додатковими дошками;
Антисептики використовувати з кольором, щоб бачити прокрашенние місця;
Крокви перед монтажем вивіряти кожну по-окремо і вирубувати отвори виходячи з фактичних даних.

Як можна помітити, сарай нескладний в конструктивному плані, до того ж вимагає тільки початкові теслярські навички. Тому, маючи креслення разом з інструкцією, побудувати сарай не складе великих труднощів, навіть ладу його поодинці.
