Креслення навісів з профільної труби, робити по ним нескладно

Проста на перший погляд конструкція навісу вимагає попередніх розрахунків, а перш ніж зводити каркас, рекомендується намалювати хоча б елементарні креслення. Це варто зробити з економії матеріалів - щоб точно розрахувати потребу і використовувати дорогі матеріали по можливості без залишку. Крім того, правильний розрахунок забезпечить надійність конструкції і її здатність протистояти поривам вітру.

Що входить в навіс?

Будь-навіс являє собою конструкцію з дахом і без бічних стін. Таким чином, в будь-якому навісі будуть встановлюватися кілька обов'язкових елементів:

• стійки або опори;
• прогони перекриття;
• елементи вертикальних і горизонтальних зв'язків.

І якщо розрахувати потребу в матеріалах для стійок і для прогонів перекриття нескладно і цілком під силу зробити самостійно, то правильно прорахувати і намалювати креслення ферми зможе інженер-проектувальник або будь-який інший фахівець, знайомий з основами креслярського справи. Якщо таких немає або ви вирішили зробити свій навіс самостійно від «а» до «я», то кілька порад допоможуть розібратися в цій справі. Йтиметься про те, як зробити навіс з профільної труби - це найбільш часто вживаний матеріал для навісів. Хоча креслення однакові для будь-якого матеріалу, включаючи дерев'яні конструкції.

Коротко про опорах

Найчастіше для виготовлення опор застосовують сталеві труби з квадратним або прямокутним перетином. Круглий перетин звичайної труби теж піде, проте з ним можуть виникнути складності на місцях з'єднання елементів конструкції.

Що стосується параметрів труби, тобто її товщини і ширини стінки, то тут існує ціла методика визначення з урахуванням навантажень. Однак в невеликій конструкції цими розрахунками можна знехтувати, так як при відносно невеликій вертикальної навантаженні покрівлі навісу навіть тонкостінна труба не буде піддаватися деформації. Взагалі ж застосовувати використовувати або тонкостінну трубу з широким перетином, або товстостінну, але з малим перерізом. З точки зору витрат економічніше використовувати тонкостінну з великим периметром перетину.

Стандартно навіс з профільної труби своїми руками роблять з труби з розміром 50-100 мм. Труби можуть бути і тонше, якщо розташувати стійки частіше. Якщо ж покрівля спирається тільки на чотири стовпи, то їх краще виготовити з труби більшого діаметру або перетину.
Опори заливаються бетоном або встановлюються за допомогою анкерів. У першому випадку потрібно особливо ретельне виведення вертикалі за рівнем. У другому за допомогою анкерів ще можна згодом підправити деякий перекіс опори.

Розрахунок і креслення ферми

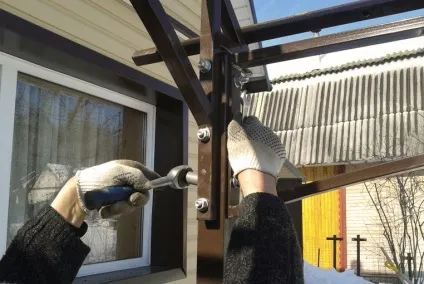

Так як навіс піддається впливу вітру, потрібно дуже надійно закріпити каркас поперечок зі стійками. Поперечні балки закріплюються максимально жорстко на стійках, для цього металеві елементи слід надійно зварити або ж закріпити болтами в двох точках кожної з опор.
Надійніше встановити по парі поперечок, які між собою з'єднати хрестоподібними зв'язками.
Далі приступайте до розрахунку ферми - конструкції, яка міцно і намертво з'єднує поперечні балки з опорами і латами, створюючи монолітну каркасну систему.

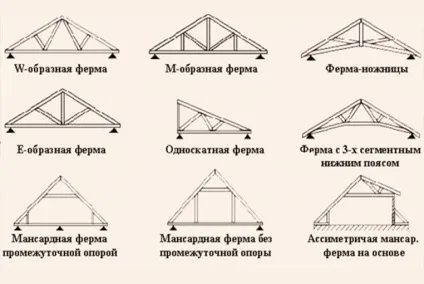

Ферма конструюється в залежності від типу даху навісу.

Типи дахів навісів

Найпростіша дах - односхилий. Складніше двухскатная і багатоскатний даху. Розрахунок арочної даху проводиться особливим чином. Але яким би не була конструкція, важливо знати, що при збільшенні висоти ферми буде зростати її несуча здатність, тому взимку сніг не буде затримуватися на такому даху навісу.
Міцними ребрами жорсткості ви збільшите міцність всієї конструкції.
Для ребер жорсткості, яких буде кілька, потрібно вибрати міцну трубу. Її розмір визначається за розміром самої будови навісу:

• труба металева розміром 2х20х40 мм використовується при будівництві невеликих навісів, довжиною менше 4,5 м;
• труба розміром 2х40х40 мм використовується в конструкції до 5,5 м;
• понад 5, 5 м зажадає трубу з розміром 2х30х60 мм.

Відстань між трубами не може бути більше 1, 7 м, тому це потрібно враховувати при плануванні кроку ферми.
Чим більше перекривається сторона, тим більше стійок і, відповідно, дорожче виходить навіс, тим вийде складніше робота. Оптимально зробити проліт в три метри, він забезпечить достатню площу і при цьому буде мінімальним за витратами.

навіс односхилий

Цей навіс зробити найпростіше. Для його монтажу буде потрібно тільки прості прогони з труби з квадратним або прямокутним перетином.
Розрахувати балки слід, враховуючи навантаження на них, кліматичні особливості регіону і довжину і крок прогонів, вага передбачуваної покрівлі. Краще довірити розрахунки фахівця. Для самостійного розрахунку можна порекомендувати невеликі балки в 3-4 метра і профіль до них 80-100 мм.
Верхній і нижній пояс зв'язується центральною стійкою, верхня балка зміцнюється за допомогою підкоса. Інші типи навісів, в тому числі арочні, слід монтувати по окремих розрахунками. При цьому каркас будується на основі наведених вище схем.

Як варити навіс і збирати його

Як збирати навіс

Якщо ви зовсім не володієте цим ремеслом, то зварювання краще доручити фахівцеві. Але якщо є зварювальний апарат та вміння, то виготовити в тому числі зварювання з трубчастим перетином вам вдасться. Спочатку проводиться зрощування по краях. Потім продовжуєте до центру. Точкове наживлені, звірка рівнем, правка кувалдою, обварка всіх елементів - це етапи зварювальних робіт. Як правило, бічні частини і крокви збирають по черзі і окремо, а потім також по черзі ставлять їх на опори - бічні і потім на них і кроквяні. При наявності підйомника каркас можна повністю зібрати прямо на землі і підняти вже на місце в зборі.

Готовий каркас ставиться на опори, для цього буде потрібна допомога, так як однією парою рук не обійтися. Далі проводиться така ж зварювання точковим способом, перевіряється точність за допомогою рівня, нарешті, проводиться зварювання постійна. Коли каркас зібраний, слід зачистити місця з'єднань, щоб зняти окалину, і далі металевий каркас обробляється антикорозійним покриттям. Нерідко металопрофіль вже має таке покриття. Якщо ж він не оброблений, обробку треба здійснити самостійно.

Важливо: Всі металеві елементи каркаса слід ретельно перевірити на оброблених антикорозійним складом. Якщо в процесі монтажу поверхню покриття була пошкоджена. Потрібно обробити заново. Тільки в цьому випадку навіс буде служити довго.

виготовлення обрешітки

На ферми ставиться дерев'яні лати, на яку встановлюється дахове покриття. Простіше і надійніше за все покласти простий настил з металопрофілю. Він надійний, досить міцний, коштує відносно недорого. Поширена сьогодні і застосування полікарбонатних листів для виготовлення покрівлі навісу. Крім цього ніхто не відміняв шифер. а також можна використовувати листи з полімеру.
Щоб лати з дерева служила довше, дерев'яні конструкції слід обробити антисептичними препаратами. Покрівлю з полікарбонату кладуть безпосередньо по прогонах ферми.
