Креслення і докладний опис самогонного апарату, майстер гвинтик

(+18) Горілка дорожчає і якість її часто викликає сумніви. Тому іноді (в свято) пригостити гостей хочеться безпечним для здоров'я напоєм. Самогонний апарат можна купити, а можна і зробити з підручних матеріалів своїми руками. Детальний опис конструкції самогонного апарату з кресленнями далі в статті.

Детальний опис виготовлення самогонного апарату

Свій самогонний апарат я зробив сам своїми руками років двадцять тому і з тих пір він мені справно служить. Починати треба з підбору матеріалу. Мідь, алюміній, звичайна сталь не годяться для цієї мети, оскільки не є харчовими матеріалами. Апарат треба робити з нержавійки або титану. по можливості намагатися не застосовувати гумові деталі (прокладки, шланги), які можуть контактувати зі спиртовим паром. Це різко погіршує смак і запах продукту. Я намагався все з'єднання робити різьбові і якщо застосовував прокладки, то тільки зі шкіри. В якості ємності для нагріву браги дуже зручно використовувати молочний бідон ємністю 37-40 літрів, в ньому є штатний затиск для герметизації і всі матеріали свідомо харчові.

Головною частиною будь-якого самогонного апарату є:

теплообмінник,
холодильник,
змійовик, що омивається водою.

Змійовик своїми руками

Змійовик робиться з тонкостінної нержавіючої трубки d8-10 мм, довжиною близько 2-х метрів.

Зробивши нескладне пристосування, змійовик можна навити вручну.

Пристрій складається з труби або прутка d (зовнішній) 35 мм, до якого приварюється гайка М8-10 в залежності від діаметра трубки змійовика.

Трубка довжиною 2 метри засипається сухим піском, з двох сторін закривається пробками. Потім трубка пропускається через отвір гайки, короткий кінець пристосування затискається в лещатах і навколо довгого кінця прутка виробляємо навивку змійовика. Після навивки пробки виймаються, пісок висипається, трубка промивається проточною водою.

холодильник

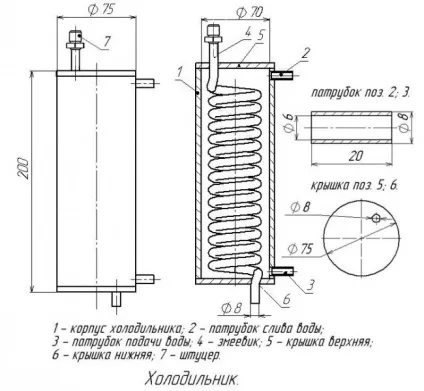

Корпус для холодильника зробив з нержавіючої труби d76мм, проточив її по зовні до d75мм. У корпусі зверху і знизу зробив отвори d8мм для установки патрубків підведення і відведення води. Дві кришки d75мм з отворами d8мм (використовував трубку для змійовика d8мм) для виходу кінців змійовика. У корпус встановлюється змійовик, встановлюються кришки, отворами на трубки змійовика, заварюється герметично. Вставляються патрубки і також заварюються. Холодильник перевіряється на герметичність. До трубки змійовика на подачі ПГС приварюється штуцер із зовнішнім різьбленням.

Холодильник наш готовий.

Зі свого практичного досвіду можу Вас запевнити, що змійовик, зроблений з трубки довжиною 2 метри, успішно справляється c конденсацією 8 літрів продукту на годину. Гнати самогон слід зі швидкістю не більше 3 літрів на годину, інакше брага бурхливо закипає і в готовий продукт виноситься велика кількість домішок.

І ще один нюанс: при підключенні холодильника пряма подача холодної води йде знизу, обратка (відпрацьована вода) зливається зверху. В іншому випадку виникає протихід рідини і ефективність теплообміну значно падає.

Відстійник своїми руками

Між баком і холодильником на лінії паро-газової суміші (ПГС) бажано поставити відстійник, який уловлює важкі фракції, якість продукту при цьому значно поліпшується. У самому простому випадку це скляна банка з двома трубками.

Я зробив відстійник таким чином.

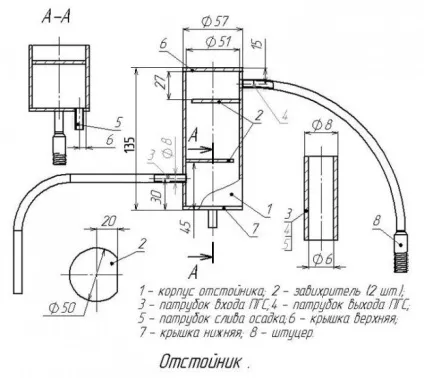

У циліндрі з нержавіючої труби d57 мм просвердлив два отвори d8мм (див. Ескіз), в які встановив трубки, попередньо вигнуті. До трубки, встановленої у верхній отвір відстійника, з боку холодильника, приварив штуцер із зовнішнім різьбленням. Трубки приварив герметично до відстійника. Всередину циліндра приварив два п'ятака (завіхрітелі) з зазорами на протилежних сторонах. Дві кришки, верхня глуха, нижня з отвором для установки патрубка виведення осаду. Парогазова суміш надходить в циліндр, розширюється і проходить по лабіринту, сивушні масла при цьому випадають в осад і виводяться через нижній вентиль (у мене на цей патрубок встановлена гумова аптечна трубка, яку закриваю на час відбору продукту звичайної прищіпкою). Знову таки з особистого досвіду можу Вам сказати, що зливати осад з відстійника досить через кожен літр отриманого продукту.

Осадка за цей час набирається небагато і він не доходить до нижнього патрубка ПГС.

збірка апарату

Тепер збираємо всю нашу систему в єдине ціле. У кришці молочного бідона свердлимо отвір, вставляємо в нього трубку c зовнішнім різьбленням, всередині кришки встановлюємо на трубку прокладку і нагвинчуємо гайку, виготовлену з нержавіючої сталі. Зовні також встановлюємо прокладку, нагвинчуємо штуцер, з'єднання ретельно затягуємо. До щтуцеру приварюється трубка, що йде від відстійника з нижньої його частини. Потім за допомогою накидної гайки кріпиться холодильник до трубки відстійника.

Наш самогонний апарат, зроблений своїми руками, готовий до роботи.
