Креслення деталі виготовленої гнучкою

ЧЕРТ Е Ж ДЕТАЛІ, ВИГОТОВЛЕНОЇ ГНУЧКОЇ.

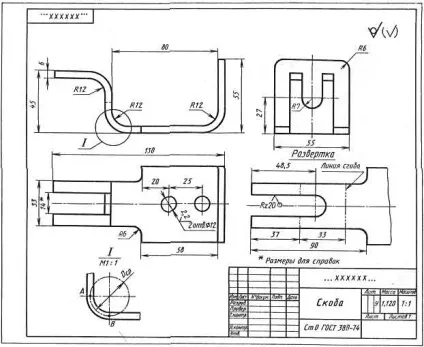

На рис унке представлений креслення скоби. Скоба виконана шляхом гнуття заготовки з листового матеріалу.

На кресленні наведена часткова розгортка з метою уточнення форми і розмірів окремих частин деталі. За ГОСТ 2.109-73 креслення розгортки (повна або часткова) повинен виконуватися тільки тоді, коли зображення деталі, що виготовляється шляхом гнуття, не дає уявлення про дійсну форму і розміри окремих її елементів. Зображення часткової розгортки повинно містити тільки ті розміри, які неможливо вказати на зображеннях готової деталі.

Розгортка зображується суцільними основними лініями, товщина яких повинна бути дорівнює товщині лінії видимого контуру на зображенні готової деталі. Над зображенням розгортки розміщується напис «Розгортка». При необхідності на зображенні розгортки показують штрихпунктирними з двома точками лініями лінії згину із зазначенням на полиці лінії-виноски «Лінія згину».

На зображеннях деталі проставлені ті розміри, які необхідні для гнучкі. Ці розміри визначають форму деталі після гнуття, їх використовують також для проектування формотворчих поверхонь згинальних штампів: так, внутрішній радіус згину потрібен для виготовлення деталі пуансона гибочного штампа або шаблону для гнуття на гибочном верстаті.

Довжину зігнутого ділянки на розгортці визначають по середній лінії (див. Виносної елемент).

Довжина L зігнутого ділянки при згині 90 ° дорівнює Л В окружності діаметра D.

AB = 3,14 * (2,12 + 6) / 4 = 23,5 (округляємо до 23 мм)

Допускається, не порушуючи ясності креслення, виконувати поєднання зображення частини рарверткі з видом деталі. В цьому випадку розгортка зображується штрихпунктирними тонкими лініями (з двома точками), а напис «Розгортка» не пишеться.
