Кран балка в гаражі своїми руками - як зробити простий підйомник самому
Якщо необхідність в крані буває рідко, то дешевше зробити простий і надійний підйомник самостійно. Такий саморобний кран легко підніме вагу до 800 кг, а цього для ремонтних робіт в гаражі цілком достатньо.
Як зробити каркас основу підйомного механізму крана
Для того щоб зробити каркас для невеликого крана балки в стандартному гаражі своїми руками знадобляться наступні матеріали:
- балка двотаврова (4 - 4,5 метра) - потрібний метраж залежить від висоти гаража;
- труба (діаметр 10-12 см), довжина 2,4 метра - 2 штуки;
- одна квадратна труба (10х10 см);
- куточки (10х10);
- ручна таль і тельфер;
- болти (М16) з гайками.
Якщо плануєте будувати пересувну кран-балку, то потрібно ще чотири ролика і тельфер.
Порядок робіт з виготовлення каркаса крана своїми руками:

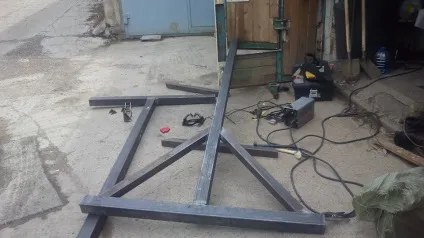

- зварює ніжки крана - до двотаврової трубі треба приварити куточки з двох сторін;
- розташування куточка - під кутом 45 градусів. Виходять своєрідні ребра жорсткості, які будуть міцно фіксувати стійку, на яку припадає основна вага переноситься краном вантажу;
- зварює на кожній стійці крана по два трикутника, розпірки.

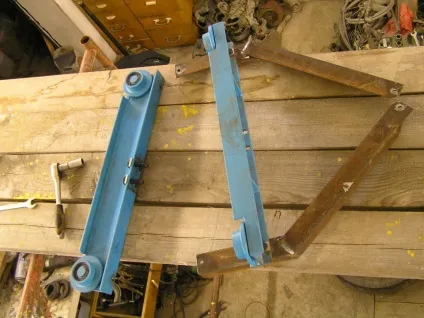

- якщо кран балка пересувна, то з двох сторін знизу, на кожній стійці на горизонталь треба приварити по ролику - підійдуть звичайні ролики для металевих контейнерів, меблеві не витримають ваги;
- зверху, як поперечини закріплюємо трубу, по якій буде рухатися підйомний механізм;
- по центру труби приварюють двотавр для кріплення ролика, за яким буде рухатися сталевий трос підйомного механізму крана.
- зверху двотаврової балки приварюють шматок квадратної труби (для додання жорсткості каркасу) - 40 см. Труба повинна виступати по обидва боки мінімум на 20 см. Виходить, що бічна стійка розташована посередині труби жорсткості перекладини;
- в квадратну трубу вставляємо поперечну трубу поперечини каркаса;
- просвердлюємо наскрізні отвори під болти кріплень з двох сторін квадратного власника і в самій трубі поперечини - потрібна жорстка надійна фіксація з двох сторін вертикальної стійки.
Виходить П-подібна конструкція каркаса крана, яка встановлена на жорстких ніжках розпірках, а по верху жорстко закріплена болтами труба перекладина.
Установка вантажопідйомного механізму - ручного або автоматичного
Для механічного підйому вантажів на каркас потрібно встановити ручну таль - черв'ячна лебідка і трос. Як закріпити таль на каркасі:
- збоку стійки встановлюємо ручну червяную лебідку (вантажопідйомність 800 кг, не менше);
- сталевий трос пересувається по роликам.
Такий механізм дозволяє легко підняти двигун або легковий автомобіль за капот з одного боку.
Можна взяти в якості приводу підйомний механізм і ролики від дверей ліфта. Там ролики надійні і міцні.
На виготовлене підставу можна встановити і електричний привід підйомника. Движка на 300 - 500 Вт буде цілком достатньо для нескладних ремонтних робіт в гаражі.
Такі крани часто використовують для ремонту і реконструкції старих дерев'яних будинків. Споруда рубленого будинку піде швидше, якщо колоди укладати за допомогою пересувного саморобного крана. У цьому випадку ширина каркаса - по довжині колод зрубу.
