Котельня в приватному будинку складові елементи, правила і вимоги, фотографії рішень
Складові системи опалення для приватного будинку
Існують різні схеми обігріву. Кожен власник підбирає найбільш підходящу для свого будинку. При виборі відштовхуються від виду палива. Поряд з ним враховується і потужність системи. Якщо будівля відрізняється великою площею, то найчастіше в спеціальному приміщенні влаштовується котельня, забезпечена колектором і Гідрострелка. Якщо споруда невелика, то буде цілком достатньо установки розширювального бака. Така схема для розглянутого випадку - найкращий варіант. Далі наведемо повний список устаткування, необхідного для створення котельні в приватному будинку, а також роз'яснимо принцип роботи, щоб зрозуміти, який пристрій котельні буде оптимальним в певних умовах.
Котельня, що влаштовується для обігріву приватного будинку, складається з наступних елементів:
- теплотраса або паропровід;
- котел - він може функціонувати на газі, працювати на твердому, рідкому паливі або ж використовувати електричну енергію. У системах з високими вимогами в плані безпеки додатково виконується установка дублюючих котлів;
- бункер для зберігання палива разом зі шнеком, завдяки якому забезпечується його подача;
- акумулююча ємність. Якщо схемою пристрою котельні передбачена установка обладнання, що працює на твердому паливі, то в цьому випадку власник повинен подбати про встановлення теплоаккумулятора. Завдяки йому буде забезпечена тривалість роботи обладнання на одній закладці. Обсяг розраховується зі співвідношення: 50 л на 1 кВт потужності. Всередині може розташовуватися бак, забезпечений термообменніком, завдяки якому забезпечується гаряче водопостачання;
- розширювальний бак - він вміщує всю витісняється з трубопроводу рідина при зміні температури. Невеликі баки входять в конструкцію деяких котелень. Вони мають компактні розміри, що дозволяє розмістити їх навіть в невеликому приміщенні котельні. Власник, що влаштовує її в приватному будинку, повинен знати, що його обсяг повинен становити 10% від загального обсягу води в системі опалення. Це означає, що в великих системах слід використовувати окреме обладнання відповідної ємності;
- бойлер - його використовують для систем ГВП. Ознайомившись з фото правильної установки устаткування в котельні, можна побачити, що цей елемент може являти собою самостійний пристрій. У нього є свої гріють вузли і отримують теплову енергію елементи завдяки термоносітелей, що протікає через нього;
- фільтр очищення рідини - завдяки йому продовжується період експлуатації обладнання при використанні води поганої якості;
- циркуляційні насоси - ці установки обов'язково повинні бути присутніми у складі систем з примусовим обігом теплоносія. Їх установка на кожен контур опалення виконується окремо;
- трубопроводи - в котельні, особливо такий, в якій використовується обладнання, яке працює на твердому паливі, вони повинні бути металевими. У місцях виходу з приміщення трубопроводи повинні переходити на пластик;
- якщо власник будівлі для облаштування котельні вибрав підвальне приміщення, то в процесі робіт необхідно, крім усього перерахованого вище, додатково встановити Гідрострелка, колектор, а крім них клапан, арматуру і датчики.
Облаштування приміщень під котли опалення
Кожен вид обладнання опалення має свої особливості експлуатації. Тому і облаштовано приміщення в залежності від обраних установок буде по-різному. Фотографії дозволяють побачити, яким має бути приміщення під котельню, обладнання в якій працює на різних видах палива. Про основні особливості в приміщенні ми розповімо далі.
- Газовий котел. Його використання в котельні несе небезпеку вибуху установки. Тому в процесі робіт власник будівлі повинен узгодити проект на установку газового агрегату в приватному будинку з відповідними службами. У приміщенні, яке було вибрано для його розміщення, повинні бути відсутніми оголені електричні контакти. У металеві труби повинна бути захована вся проводка. Світильники, розміщені в кімнаті, повинні бути закриті плафонами. В наші дні купити газову котельню в комплекті пропонують багато фірм. Заплативши гроші, власник отримує все необхідне обладнання і матеріали, які забезпечать надійність її роботи;
- Рідкопаливний котел. Поруч з баком слід розмістити котел з можливістю безперешкодного під'їзду до нього для заправки. Зазвичай його обсяг становить 3-4 т. Його ємність розраховується відповідно до обсягу споживання протягом одного сезону. У самому приміщенні повинна бути влаштована ефективна система вентиляції. Як створити нову сторінку, можна дізнатися з інструкцій, які є на багатьох спеціалізованих сайтах. Фотографії, що додаються до них, допоможуть зрозуміти, як правильно зробити це. Також в приміщенні котельні повинна бути хороша звукоізоляція, оскільки установки, що працюють на рідкому паливі, при роботі створюють великий шум;

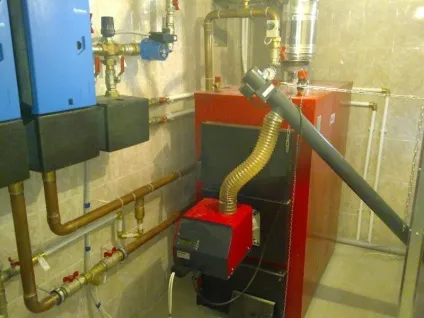

- Схема котельні на твердому паливі в приватному будинку припускає влаштування димаря, який повинен виходити хоч греблю гати. Крім цього, на підлозі безпосередньо перед камерою згоряння повинен бути покладений сталевий лист. Саме ж обладнання повинно розташовуватися на деякій відстані від стін. Це забезпечить якісне технічне обслуговування;
- Електричні котли опалення. Якихось особливостей у процесі їх монтажу немає. Однак при установці такого обладнання в приватному будинку повинні неухильно виконуватися правила техніки безпеки;
- Комбіновані котельні. Вони поєднують в собі все вищевказане в залежності від видів використовуваного палива.
Вимоги і норми
Якщо ви вирішили облаштувати в своєму приватному будинку котельню для ефективного опалення приміщень, то, подивившись фотографії на спеціалізованих сайтах, ви зможете побачити, якою має бути котельня після завершення всіх робіт.
Вирішуючи питання, яку котельню вибрати для приватного будинку, в першу чергу слід ознайомитися з правилами безпеки під час робіт по її облаштуванню.
- приміщення житлового будинку, яке буде використовуватися під котельню, обов'язково повинно мати пасивну вентиляцію приточування типу. Наприклад, над дверима, що виходить в суміжну кімнату, повинен бути зазор або ж решітка. Площа отвору залежить від потужності встановленого в приміщенні обладнання: для установок з потужністю до 30 кВт - до 200 кв. см, а для обладнання опалення з потужністю понад 30 кВт - 250 кв. см;
- в приміщенні повинна бути влаштована система виведення газу. Вона створюється через димохід, якщо потужність пристроїв, встановлених в приміщенні, не перевищує 30 кВт. Також для виведення газів може використовуватися і зовнішня стіна. На фотографіях з інструкцій можна побачити, як повинна влаштовуватися ця система;
- в приватний будинок котельня монтується на відстані, яка зазначається в паспорті, до встановлюваного обладнання. Також під час виконання монтажних робіт необхідно керуватися інструкцією з пожежної безпеки, яка забезпечує зручність експлуатації і ремонту;
- коли в котельні виконується установка газового обладнання, фахівці рекомендують монтувати датчики. які сигналізують про порушення норм природного і чадного газу. Крім цього, повинна бути кватирка. Ще не завадить і фрамуга, яка дозволить забезпечити екстрене провітрювання.
Пристрій зовнішньої котельні в приватному будинку
Щоб в процесі експлуатації котельні уникнути проблем, всі роботи слід проводити з дотриманням певних правил і вимог.
- перед тим як приступати до облаштування котельні в приватному будинку, слід подумати про приміщення, в якому буде розташовуватися обладнання для системи опалення. Допускається одна загальна двері з іншою кімнатою, яка обов'язково повинна бути металевою;
- під будівлею слід зробити незалежний фундамент, а під час робіт зі створення приміщення використовують матеріали, які є не горючими. Щоб уникнути помилок, слід перед початком робіт зайти на будівельні сайти. Ознайомлення з інструкціями з фотографіями дозволить уникнути помилок;
- під котлом створюють основу, яка повинна перевершувати поверхню підлоги на 20 см;
- висновок в каналізацію обладнають на випадок скидання теплоносія в аварійних ситуаціях.
вимоги
У деяких будинках кухня - єдине приміщення. в якому можна розташувати обладнання котельні. У таких випадках до облаштування цього приміщення висувають такі вимоги:
- висота стель в приміщенні повинна бути не менше 2,5 м. Мінімальний обсяг кімнати повинен становити 15 куб.м. На кожен кіловат потужності розміщеного в кімнаті обладнання повинно припадати 0,2 м. Куб.м .;
- обов'язковою умовою є наявність на кухні вентиляції в робочому стані. За одну годину вона повинна забезпечувати 3-кратний воздухооборот (приплив, що компенсує витяжку і згоряння кисню).
М - потужність витяжки;
H - висота стель;
S - площа котельні;
12 - кількість змін повітря за одну годину, 30% - мінімальний запас потужності котельні для ефективного очищення повітря.
З приміщення повинен бути виведений вентиляційний хід. Він повинен досягати висоти димової труби. Тільки в цьому випадку буде забезпечуватися триразовий воздухооборот. Декоративними гратами повинен бути закритий вихід з приміщення. Від стелі він повинен розташовуватися на відстані 30 см.
Обов'язковою вимогою до котельні в приватному будинку є наявність на кухні кватирки, за допомогою якої буде забезпечуватися екстрене провітрювання.
Настінні газові установки в котельнях приватних будинків встановлюються на поверхні, які оброблені матеріалами, що не підтримують горіння. Як правильно виконувати монтажні роботи, можна дізнатися, якщо подивитися фотографії з інструкцій, які є на спеціалізованих інтернет-ресурсах. Якщо ж в приміщенні, яке облаштовується під котельню, відсутні такі умови, то в цьому випадку установка повинна проводитися на оштукатурені площині. При цьому між стіною і агрегатом опалення повинна дотримуватися відстань в 10 см.
Для ізоляції стін приватного будинку, які є важкогорючими, використовується металевий екран. Він являє собою азбестовий лист, на який покладений лист стали. При цьому екран розміщують так, щоб він виходив за корпус пристрою з боків на 10 см, а зверху і знизу - на 70 см. Готовий варіант наочно демонструють фото котелень в приватному будинку.
Інструкція по обв'язки котла
Виконавши монтаж обладнання котельні в підвальному приміщенні і отримавши повноцінну систему опалення, слід виконати обв'язку котла. При цьому потрібно передбачити, щоб розташування котла було нижче рівня встановлених радіаторів опалення і нижче статі. Це вкрай важливо в тих випадках, коли виконується пристрій систем з природною циркуляцією. Далі можна переходити до основного етапу.
- насамперед виконуємо під'єднання до вихідного патрубка опалювальної труби. Слід знати, що їх діаметри повинні бути однаковими;
- перед тим як приступати до робіт з монтажу колектора, слід уважно вивчити позначки на його корпусі. щоб уникнути плутанини з прямою подачею і «обратку». На котел йде отвір 1,25, а для під'єднання трубопроводу призначене отвір 1 дюйм. Всі інші не використовуються виходи повинні бути закриті заглушками;
- на трубі подачі, згідно з інструкцією, повинна бути присутньою пристрій, що забезпечує безпеку низькотемпературних контурів. До числа таких, зокрема, належить «теплий» підлогу. Для цього встановлюється триходовий змішувач. З його допомогою можна здійснювати регулювання температури при підключенні інших споживачів;
- циркуляційний насосне обладнання розташовується в зворотному контурі. При установці воно приєднується до колектора і розподільного клапану;
- на завершальній стадії робіт виконується установка приладів. за допомогою яких здійснюється контроль за тиском і температурою. Крім них розміщуються прохідний фільтр, крани для балансування і зливу. Поряд з ними виконується монтаж зворотних і повітряних клапанів;
- дії по обв'язки котла у котельнях з різним обладнанням можуть мати різний порядок.
