Котел пелетний своїми руками - покрокова інструкція, як зробити саморобні пальника для

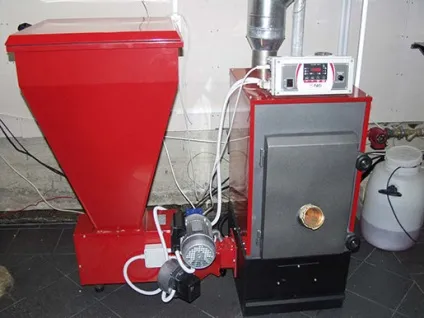

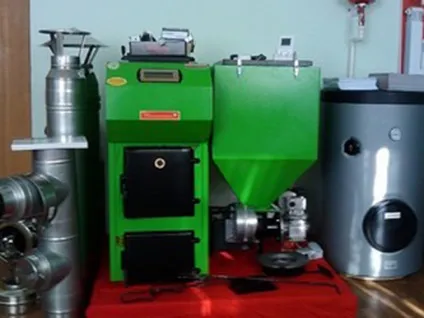

Основними елементами котла на пеллетах є:

пелетних пальник - можуть бути ретортне і факельними. Ретортне виконується в формі конічної чаші, гранули в неї подаються знизу, повітря для горіння нагнітається вентилятором через бічні отвори в реторті. Стовп вогню в ретортной пальнику спрямований вгору, це слід враховувати при конструюванні.

Факельна пальник вдає із себе трубу, з одного кінця якої відбувається подача палива, з іншого виходить стовп полум'я, спрямований горизонтально. Нагнітання повітря відбувається з боку подачі пелет.

паливний бункер - служить для завантаження пелет, обсяг бака в 200-300 літрів забезпечує безперебійну роботу протягом 3-ох днів.

стрічка транспортування зі шнеком - служить для подачі пелет з бункера в камеру згоряння.

корпус котла - виконується зі сталі, чавуну або цегли. Усередині корпусу знаходиться теплообмінник, який складається з з'єднаних між собою труб.

автоматика - контролер подачі гранул, система автоматичного розпалу, датчик наявності полум'я, датчик тяги, температурний датчик.

Пелетне паливо, яке представляє з себе спресовані гранули розміром приблизно 10 мм, виготовляється з різних видів екологічно чистих матеріалів - тирси, торфу, макухи, кори.

Пелети засипаються в паливний бункер, потім за допомогою шнекового гвинта по конвеєру подаються в предтопку, а звідти по внутрішньому шнеку потрапляють на форсунку пальника. Відбувається автоматичний підпал і гранули згоряють, виділяючи теплову енергію. Зола після згоряння гранул надходить в зольник, який необхідний час від часу очищати.

Дізнатися повну інформацію по вибору, експлуатації та обслуговування газових котлів всіх фірм виробників, ви зможете, якщо перейдете на цей матеріал.

Для виготовлення котла своїми руками знадобляться наступні матеріали та пристрої:

Листова сталь товщиною 4-7 мм пристрої корпусу котла.
Труби з металу або азбесту для виготовлення димоходу і кріплення до них.
Матеріал для влаштування бункера, це може битьлістовой метал невеликої товщини, металева або пластикова бочка.
Шнек необхідної довжини в залежності від відстані між бункером і пальником. Можна придбати готовий або зробити самостійно.
Металеві труби для теплообмінника.
Електродвигун для забезпечення роботи шнека.
Шнек подачі пелет з бункера в котел
Шамотна цегла для виготовлення корпусу.
Колосник для доступу повітря кгорелке.
Автоматика для запуску і контролю роботи котла.
Болгарка.
Зварювальний апарат.

Інструкція та рекомендації по виготовленню

Дізнатися всю правду про змову, пов'язаному з вибором, експлуатацією та обслуговуванням котлів опалення всіх фірм виробників і моделей, можна на цій сторінці.

Спочатку зробіть креслення пристрою, який ви хочете встановити і купите датчики, які дозволять вашому пристрою працювати з вашим мінімальним втручанням.

Першим кроком при виготовленні пеллетного котла своїми руками необхідно зробити корпус котла у вигляді короба з шамотної цегли, робити його слід горизонтальним для досягнення максимальної ефективності нагріву. Крім цегли, корпус можна виготовити зі сталі або чавуну, але цегла довше тримає тепло.

Далі слід зібрати теплообмінник з труб квадратного перетину. Потрібно нарізати труби необхідної довжини і зварити з них прямокутну конструкцію. У вертикальному профілі зробіть отвори для підведення круглих труб. У фронтальних трубах потрібно виконати отвори для підведення гарячої і холодної води.

Схема пеллетного котла

Холодна вода підводитися зверху, труба для гарячої води - знизу. Для підведення використовуйте металеві труби. Вріжте в них кульові крани. Для прорізання отворів використовуйте газовий або зварювальний різак, потім обробіть отвори болгаркою. Потім слід перевірити конструкцію на герметичність, для цього заглушите нижній отвір, в верхнє налийте воду.

Якщо протікання немає, встановіть теплообмінник в корпус з урахуванням того, що відстань між стінками корпусу і трубами теплообмінника має бути не менше 1 см.

Підключіть димохідну трубу діаметром не менше 12 см. Діаметр труби повинен бути трохи більше діаметру вихідного отвору, на яку одягається труба. Загерметизуйте місце з'єднання труби і отвори. Труба повинна бути виконана з жароміцного матеріалу. Внизу корпусу встановіть зольную камеру з металу з ручкою для зручності видалення золи.

Встановіть бункер, дно якого має бути з ухилом в бік подачі. Чим більше обсяг бункера, тим довше буде працювати ваш котел в самостійному режимі без вашої участі. Для з'єднання корпусу і бункера знадобитися металевий кожух з товстими стінками, в який встановлюється шнек.

Шнек можна виготовити з шинної дроту або купити готовий. Привід до шнек роблять через редуктор від електродвигуна. Електромотор підключається до блоку управління. До шнеку монтується гофрована труба для подачі пелет. Виготовити саморобну горілку досить складно, так як це не тільки елемент підпалу, а й пристрій, що виконує керування полум'ям.

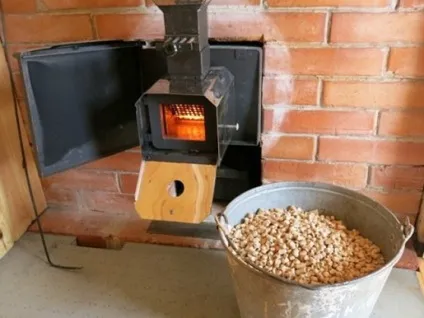

Заводська пальник пеллетного котла

Для виготовлення потрібно взяти дві металеві труби квадратного перетину зі сторонами 8 см, приварити одну до іншої у вигляді неправильної перевернутої букви «Т». Верхня вертикальна частина є відсіком, куди надходять пелети, в нижній частині відбувається горіння і повітря, необхідного для горіння. На лівій частині, яка приєднується до топки, зробіть екран.

Верхня частина, в яку засипають пелети, повинна бути приварена під кутом. Щоб надходять пелети не перекривали подачу повітря, в верхню конструкцію необхідно вставити металеву пластину, нижня частина якої виконана за принципом гребінки, зуби якої згинаються в полуовал для кращої подачі повітря. Як підпалює елемента можна взяти пальник з газового балончика.

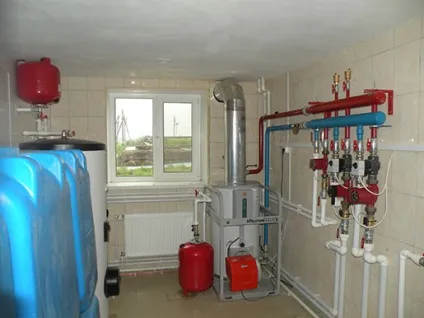

Обв'язка пеллетного котла

Якщо хочете дізнатися про те, які котли опалення не варто вибирати, про тонкощі і нюанси їх монтажу і підключення, а також приховану інформацію по правильному їх обслуговування всіх фірм виробників і моделей, то перейдіть сюди - на цю сторінку.

Установка пеллетного агрегату незначно відрізняється від монтажу інших видів твердопаливних котлів опалення.

Для виконання обв'язки пристрою необхідно зробити наступне:

встановити агрегат;
під'єднати пальник;
провести установку пеллетного бункера;

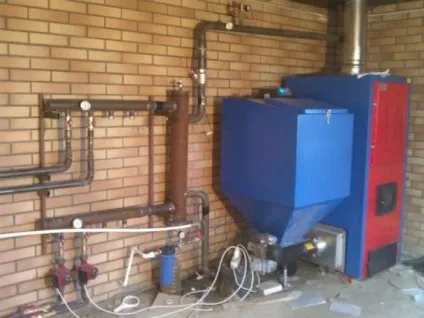

Приклад монтажу пеллетного котла
під'єднати шнек для подачі пелет.

Наступним етапом слід зробити:

встановити для контролю тиску манометр;
зробити обв'язку зі змішувальним вузлом за допомогою триходового клапана, функцією якого є недопущення потрапляння в систему теплоносія до нагрівання.
