корпус плуга
Якість оранки залежить від конструкції корпусу плуга, геометричної форми і розташування його робочої поверхні щодо дна і стінки борозни. По конструкції розрізняють корпусу відвальні, безвідвальну, вирізні, зпочвоуглубітелем, з висувним долотом, дискові і комбіновані.
Корпус плуга (рис. 4) складається зі стійки, лемеші, відвалу і польовий дошки. Леміш і відвал утворюють робочу поверхню корпусу, яка обмежена з боку поля польовим обрізом, з боку ріллі Бороздни обрізом, а зверху верхнім обрізом. Геометрична форма лемішно-відвальної поверхні корпусу визначає вид і якість оранки. Леміш підрізає пласт знизу, піднімає його і направляє на відвал. Відвал зрушує піднятий пласт, кришить його, перевертає і скидає в борозну. Збоку до нижньої частини стійки кріплять польову дошку, яка служить опорою корпусу і запобігає зміщення його в бік неоране поля під дією опору грунту.
Мал. 4. лемішними-відвальний плужний корпус: I - леміш; II - польова дошка; III - стійка; IV - відвал; 1 - носок лемеша; 2 - лезо; 3 - п'ята; 4, 6, 8 - відповідно бороздной, верхній і польовий обрізи; 5 - крило; 7 - груди відвалу

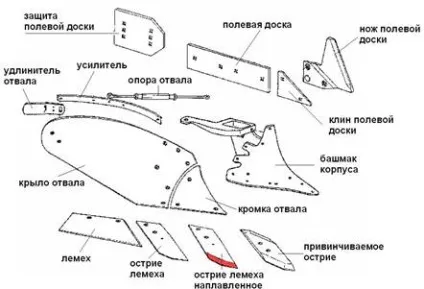

Детальний пристрій корпусу плуга показано на малюнку 5.
Мал. 5. Пристрій корпусу плуга
Корпуси плугів по конструкції поділяють на відвальні, безвідвальну, вирізні, дискові і комбіновані. Залежно від типу лемішно-відвальної поверхні розрізняють культурні, полувінтовие і гвинтові корпусу.
Культурний корпус (рис. 6, а) добре кришить і задовільно обертає грунтовий пласт, тому його застосовують разом з передплужником при обробці старопахотних грунтів.
Полувінтовие корпус (рис. 6, б) добре обертає і задовільно кришить грунтовий пласт, тому плуги з такими корпусами рекомендується використовувати на обробці сільнозадерненних і перелогових ґрунтів. Для повного обороту пласта полувінтовие відвали часто постачають подовжувальним пером.
Гвинтові корпусу (рис. 6, в і г) відрізняються великою обертаючої здатністю, тому рекомендовані для обробки цілинних земель і переорювання багаторічних трав.
Конструкції спеціальних корпусів пов'язані зі специфікою виконуваної оранки. Так, для оранки важких грунтів з інтенсивним кришеним пласта (наприклад, під корнеклубнеплоди) застосовують плуги з комбінованими корпусами (рис. 6, з). Корпус такого типу крім укорочених лемеші відвалу забезпечений ротором у вигляді усіченого конуса, зверненого більшими підставами вгору, з прикріпленими до створюючих лопатками. В процесі роботи ротор, що приводиться від ВВП трактора, ударами лопаток інтенсивно кришить пласт, що надходить з відвалу. В результаті ступінь кришення ґрунту зростає на 10. 20%, тягове опір плуга зменшується на 25. 30%, проте загальна витрата енергії на оранку збільшується на 13. 26%.

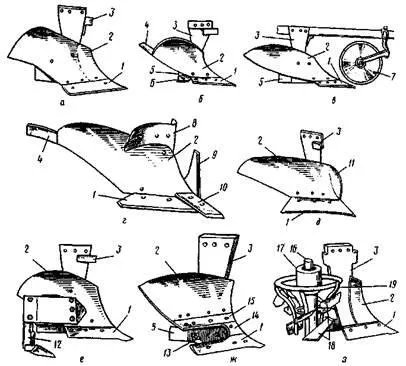

Рис 6. Види лемішно-відвальних плужних корпусів: а - культурний; б - полувінтовие; в - гвинтовий; г - гвинтовий з углоснимом; д - для ромбічної оранки; е - з почвоуглубителем; ж - різьблений; з - комбінований; 1, 11, 15 - відповідно нижній, бічний і верхній лемеші; 2 - відвал; 3 - стійка; 4 - подовжувальне перо; 5 - польова дошка; 6 - п'ята польовий дошки; 7, 9 - відповідно дисковий і вертикальний (типу «акулячий плавник») ножі; 8 - углоснім; 10 - долото; 12 - Грунтозаглибник; 13 - розпірка; 14 - щиток; 16 - вал; 17 - корпус ротора; 18 - лопатки; 19 - ротор
Корпус плуга характеризується шириною захвату b, глибиною обробки а, кутами установки лемеша до дна # 945; і стінці # 947; борозни, а також формою робочої поверхні. Плуги загального призначення забезпечені корпусами шириною захвату 25, 30, 35 і 40 см, спеціальні - шириною захвату 45, 50, 60, 75 і 100 см.
Робочий процес корпусу плуга. Переміщаючись в грунті, корпус відрізає пласт, піднімає його, деформує, кришить, обертає до зіткнення з раніше відвалений пластом і встановлює в похиле положення.
При оранці з передплужником можна орати глибше, ніж без предплужника.
При глибокій оранці плантажними плугами зрізають верхню частину пласта спеціальним корпусом-предплужником і скидають на дно борозни, а частину, що залишилася піднімають і обертають основним корпусом.
Щоб виключити засипання борозен і забезпечити хороший оборот грунту, при обробці ділянок, розташованих на схилах понад 5 °, орють, відвалюючи пласти під ухил.
Леміш (рис. 7) підрізає пласт ґрунту в горизонтальній площині і направляє його на відвал. Залежно від розташування лемеші в грунті він має: польовий обріз, звернений в сторону поля; верхній обріз, службовець для стикування з відвалом; бороздной обріз, звернений в сторону борозни (відвалений пласта); нижній обріз, підрізати пласт в горизонтальній площині. Леміш відчуває великий тиск пласта і швидко зношується: втрачає первинну форму і затупляется. Це може привести до порушення технологічного процесу оранки. Крім того, у міру затуплення лемешів зростають тяговий опір плуга і витрата палива.
Відновлюють леміш відтягненням ударами молота, використовуючи запас металу на його тильній стороні (магазин 4). Потім леміш заточують з верхньої сторони до товщини леза 0,5. 1 мм. Запасу магазину вистачає на три-чотири відтягнення.
За формою лемеші бувають трапецеїдальні, долотоподібні, вирізні і трикутні.
Трапецеїдальні лемеші (рис. 7, а) простіше у виготовленні, утворюють рівне дно борозни, але гірше заглиблюються і інтенсивніше зношуються. Тому їх використовують при обробці легких старопахотних грунтів. Їх встановлюють на передплужників і на деяких плугів.
Долотоподібні лемеші (рис. 7, б) мають подовжений носок 1 (долото), відігнутий вниз на 10 мм від лінії леза ( «паркан» глибини) і в бік поля на 5 мм ( «паркан» ширини), завдяки чому вони краще заглубляяются і стійкіше в роботі, забезпечують стійку глибину оранки. Призначені такі лемеші для важких грунтів.
Зубчасті лемеші (рис. 7, в) і лемеші з висувним долотом (рис. 7, г) використовують при обробці дуже важких грунтів.
Для оранки кам'янистих грунтів, розкорчованих ділянок при великій глибині оранки застосовують посилення лемеші з щокою, привареною знизу до носку, а також лемеші з долотом.

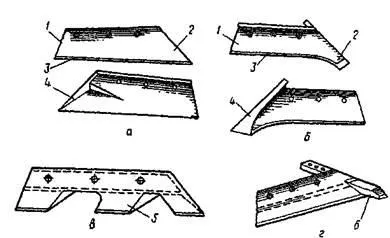

Мал. 7. Види лемешів: а - трапецеїдальний; б - долотоподібні; в - зубчастий; г - з висувним долотом; 1 - п'ята; 2 - носок; 3 - лезо; 4 - магазин; 5 - зуб; 6 - долото
Відвал відрізає пласт від стінки борозни, деформує його, зрушує в сторону і обертає верхнім шаром вниз. Під тиском ковзає по його поверхні грунтового шару відвал зношується, а крило відвалу відчуває великий вигинає момент. Відвал піддається також ударам зустрічаються в грунті каменів, коренів, деревних залишків.
Для додання відвалу достатньої міцності його виготовляють дво- і тришаровим: тверді зовнішні поверхні забезпечують достатню зносостійкість відвалу, а м'який внутрішній шар надає йому міцність - стійкість від згинального моменту і ударів грунту.
Особливо великі тиску відчуває груди відвалу, тому вона зношується інтенсивніше, ніж крило. Плуги, що працюють в особливо важких умовах, забезпечують корпусами зі змінною грудьми відвалу.
Робочу поверхню відвалу полірують, щоб знизити силу тертя грунту і полегшити ковзання пласта. На ній не повинно бути вм'ятин, задирок, тріщин, корозійних ділянок, оскільки при залипання таких місць грунтом порушується процес оранки, збільшується тяговий опір плуга.
Леміш і відвал кріплять до стійки болтами з потайними головками, які не повинні виступати над поверхнею. Утопання головок допускається до 1 мм. Відвал повинен щільно прилягати до леміш по лінії стику і не виступати над поверхнею лемеша. Допускаються місцевий зазор між ними не більше 1 мм і виступання лемеші над відвалом не більше 2 мм.
Польова дошка забезпечує стійкий хід корпусу, оберігає стійку від стирання і розвантажує її від згинального моменту, що виникає під дією бічного тиску пласта грунту.
Польовий дошкою корпус спирається на стінку борозни. Тому польова дошка відчуває великі зусилля і сильно стирається, особливо у заднього корпусу. Її кріплять до стійки з тильного боку під кутом 2. 3 0 до стінки борозни. Іноді у заднього корпусу встановлюють подовжену польову дошку або до кінця дошки кріплять змінну п'ятку (рис. 5).
Корпуси кустарниково-болотних і плантажну плугів, які відчувають особливо великих зусиль, оснащують широкої польової дошкою або встановлюють уширители вище польової дошки.
Стійка - несучий елемент всіх робочих органів корпусу плуга, являє собою литі, штамповані або зварювально-штамповані деталі. Стійки бувають високі і низькі. На плугів загального призначення застосовують переважно високі стійки. Леміш і відвал за допомогою болтів з'єднують з сідлом, розташованим в нижній частині стійки. У верхній частині стійка має головку для кріплення корпусу до рами плуга болтами.
Передплужник зрізає верхній задернелих шар грунту з боку польового обрізу корпусу товщиною 8. 12 см і шириною, рівній 2/3 ширини захоплення корпусу, і скидає його на дно борозни.
До стійки 7 предплужника (рис. 8, а) прикріплені леміш 10 і відвал 6. Передплужник кріплять до гряділях плуга хомутом 9 за допомогою державки 8.
Передплужник переміщують в державке вгору або вниз, змінюючи його заглиблення, а державка зміщують по гряділях вперед або назад, встановлюючи передплужник на відстані L попереду корпусу.
Відстань L вимірюють косинцем 16 по горизонталі від носка лемеша предплужника до носка корпусу, а вибирають його в залежності від ширини захоплення корпусу, стану і типу грунту. Для корпусу шириною захвату 35 см L = 30. 35 см, шириною захвату 30 см - 25. 30 см. При оранці задернелих і ущільненого ґрунту передплужник закріплюють далі від корпусу; малосвязной - ближче до корпусу. При недостатньому виносі предплужника пласт забивається між корпусом і предплужником, а при зайвому - пласт, відрізаний предплужником, впирається в стійку йде попереду корпусу. Надмірне заглиблення предплужника збільшує тягове опір плуга, а задернелих пласт гірше закладається.

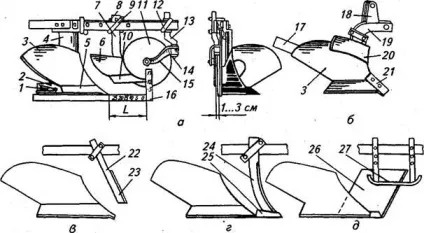

Мал. 8. Установка предплужника і дискового ножа (а), углоснимом (б),
1 - п'ята; 2 - польова дошка; 3 - відвал; 4, 7, 18 - стійки; 5, 10 - лемеші; 6 - відвал предплужника; 8 - державка; 9. 12 - хомути; 11 - диск ножа; 13 - колінчаста стійка; 14 - корончатая шайба; 15 - вилка; 16 - косинець; 17 - перо; 19 - гряділь; 20 - углоснім; 21, 25 - долото; 22 - держак; 23 - лезо ножа; 24 - живцевих ніж з криволінійним лезом; 26 - плоский ніж; 27 - лижі
Углоснім20 (рис. 8, б) встановлюють на корпусах плугів для оранки грунтів, засмічених камінням. Він виконує функцію предплужника, але зрізає тільки кут пласта під час руху його по відвалу. Углоснім - це маленький відвал, прикріплений до гряділях 19 корпусу так, що його нижня кутова кромка щільно прилягає до поверхні відвалу.
На плугів встановлюють також дисковий углоснім, сферичний диск якого зрізає кути відразу у двох пластів, що піднімаються попереду і ззаду розташованими корпусами. Пласт грунту з двома зрізаними кутами краще вкладається в борозну після його обороту.
Ніж плуга розрізає грунт у вертикальній площині по лінії відділення пласта від масиву і сприяє кращому обороту пласта, закладенні рослинних залишків, забезпечує стійкий хід плуга і рівномірність глибини оранки. Розрізняють ножі дискові, Черенкова і плоскі з опорною лижею.
Дисковий ніж (див. Рис. 8, а) являє собою диск 11. вільно обертається на осі, закріпленої в проушинах вилки 15. Ріжуча кромка заточена з двох сторін. Вилка 15 вільно надіта на нижній кінець колінчатою стійки 13 і може повертатися в горизонтальній площині в межах, обмежених корончатой шайбою 14. Під час роботи ніж самовстановлюється в площині, що збігається з напрямком руху плуга. Стійку 13 ножа кріплять на рамі плуга за допомогою хомута 12 і накладки.
Ніж можна переміщати вгору і вниз, а також вперед і назад вздовж рами. Повертаючи ключем стійку 13, можна змінювати положення площини обертання диска щодо польового обрізу корпусу плуга.
Дискові ножі застосовують на плугах загального призначення і кустарниково-болотних для оранки грунтів, що не засмічених корінням дерев і камінням. Для отримання рівної стінки і чистого дна відкритій борозни дисковий ніж встановлюють зазвичай перед останнім корпусом. Центр диска розташовують над носком предплужника або попереду нього на відстані до 130 мм, нижню кромку маточини - вище поверхні поля на 1. 2 см, площина обертання диска зміщують в сторону поля від польового обрізу корпусу на 1. З см. При оранці задернелих грунтів дискові ножі ставлять перед кожним корпусом. Ножі полегшують відділення задернелих пластів, забезпечують сталість ширини відрізуваних пластів і сприяють правильному їх обороту. Це знижує тяговий опір плуга, покращує якість оранки і знижує знос лемешів і відвалів.
Живцевих ніж (рис. 8, в, г) забезпечений прямим держаком 22, перехідним в лезо 23. Ніж, який представляє собою двогранний клин, кріплять до рами за допомогою накладки і хомута. Стійку ножа 24 з криволінійним лезом розташовують вертикально. До кінця леза приварене долото 25 з отвором, яким його насаджують на циліндричний носок лемеша. Спираючись на леміш, ніж менше згинається при роботі на важких ґрунтах.
Стійку ножа з прямим держаком встановлюють з нахилом леза до дну борозни під кутом 70. 75 °. Ніж розрізає грунт і дрібні коріння, а великі вивертає на поверхню. Ліву грань ножа розташовують паралельно стінці борозни на відстані 5. 10 мм від польового обрізу корпусу плуга. Ніж з прямим лезом можна переміщати по висоті. На задернелих грунтах носок ножа розташовують на одному рівні з лезом лемеша.
Черенкова ножі застосовують при оранці задернелих грунтів з невикорчеваннимй корінням, засмічених камінням. Їх встановлюють на кустарниково-болотних, лісових та інших спеціальних плугів.
Плоский ніж 26 (рис. 8, д) з опорною лижею 27 встановлюють на кустарниково-болотних плугів для оранки грунтів, зарослих чагарником висотою до 2 м. Праворуч і ліворуч від ножа встановлені лижі, положення яких по висоті щодо нижньої кромки ножа можна змінювати. Лижі притискають гілки чагарника, ніж їх розрізає. У міру зношування ніж, який має два леза, розгортають на кут 180 °.
Грунтозаглибник призначений для розпушування підорного шару без виносу його на поверхню.
Рама служить для кріплення робочих органів, а також механізмів установки і регулювання плугів.
Навісний пристрій плуга служить для з'єднання навісного плуга з трактором.
Опорна колесо встановлюється на навісних і напівнавісних плугів і служить для регулювання глибини оранки. Під час роботи плуга опорна колесо рухається по неоране краю поля.
