При такому її широкому застосуванні все частіше нашим менеджерам задають питання по підбору і оснащенню світлодіодної стрічки аксесуарами.

Давайте спробуємо відповісти на самі часто задаються наших клієнтів.

- Що таке світлодіодна стрічка?

- Світлодіодна стрічка - це освітлювальний модуль на гнучкій основі з нанесеними на неї струмопровідними доріжками, світлодіодами і резисторами. Світлодіодна стрічка може бути класифікована за цілою низкою ознак:

За кольоровості стрічка буває одноколірної або багатобарвної (RGB).

Ступінь вологозахищеністю. Проста (IP20) і влагозащищенная з різним ступенем захисту (IP65, IP68).

Кількість світлодіодів на метр. 30, 60, 90, 120, 240. Можливі й інші варіанти.

Розмір світлодіодів. Найбільш поширені розміри 3,5Х2,8 мм і 5,0Х5,0 мм.

Світлодіоди, що використовуються в стрічці, можуть проводитися на різних заводах. Наприклад, в стрічці JazzWay використовуються високоякісні світлодіоди тайванського виробництва марки EPISTAR.

Розташування діодів на основі. Може бути однорядним і дворядним.

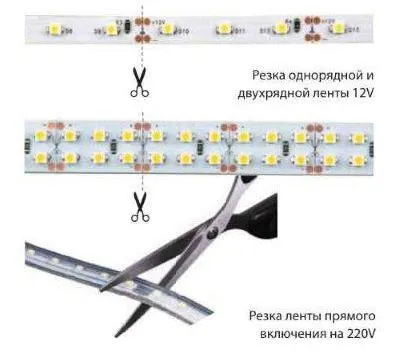

- Як правильно різати світлодіодну стрічку?

- Світлодіодна стрічка ріжеться ножицями або гострим ножем точно по мітках. Звичайна однорядная стрічка ріжеться, як правило, кратно трьом светодиодам. Дворядна - кратно шести світлодіодів. Різні ділянки світлодіодної стрічки можуть бути спаяні між собою. Час пайки не більше 10 с. Максимальна температура пайки 260 ° С. При з'єднанні відрізків стрічки повинна дотримуватися полярність ( «+» / «-»).

Увага! Якщо ми захочемо розрізати стрічку прямого включення на 220 В, то ріжеться вона кратно одному метру. Місце, де стрічка може бути розрізана, - це порожній проміжок на стрічці.

- Підбір блоку живлення і потужність споживання світлодіодних стрічок. Потужність блоку живлення розраховується за формулою: PІІП = L х P + 20%,

де PІІП - потужність імпульсного блоку живлення;

L - довжина відрізка світлодіодної стрічки (м);

P - потужність 1 м світлодіодної стрічки, вказана в

20% - необхідний запас потужності ПІП

Також майте на увазі, що не слід підбирати імпульсний блок живлення з запасом потужності

більше 50%, так як це буде нештатний режим роботи блоку живлення.

ПРИКЛАД: Беремо стандартну котушку 5 м звичайнісінькою одноколірної стрічки 3528. Потужність на 1 м стрічки - 4,8 Вт. 4,8 Вт х 5 м + 20% (на запас потужності) = 28,8 Вт. Вибираємо найближчий по потужності блок живлення

- Як правильно підключити одноколірну світлодіодну стрічку?

- На виході блоку живлення є «плюс» і «мінус». Іноді це два дроти різного кольору, іноді

просто притискні клеми і висновки проводів. І світлодіодна стрічка теж має «плюс» і «мінус». При підключенні дотримуємося полярність: «плюс» до «плюса», «мінус» до «мінуса» (схема 1).

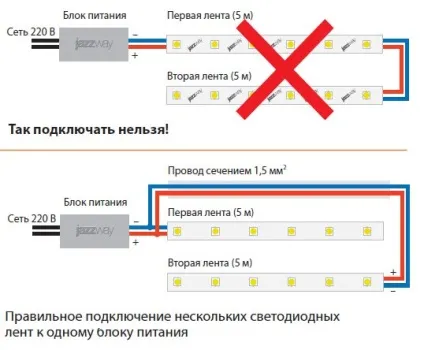

Вище ми розповіли про те, як підключити 5 м стрічки. 5 м - саме такої довжини вона найчастіше продається. А якщо потрібно більше? Багато роблять серйозну помилку: підключають до кінця першої стрічки початок другої. Це неправильно (схема 2). Якщо так підключити, друга стрічка буде світити тьмяніше, а останні діоди зовсім тьмяно. Ну, а у малопотужної стрічки (наприклад, STN 3528, 60 діодів на метр) яскравість світіння по всій довжині буде однакова. Але по струмоведучих доріжках потече струм вище номінального. Доріжки почнуть грітися, відповідно, діоди будуть перегріватися і виходити з ладу раніше. Така неправильно підключена стрічка після тривалого періоду. Тому використовується правильна схема підключення. Це схема підключення з використанням одного блоку живлення (схема 3).

При цьому його потужність повинна відповідати сумарної потужності двох (або більше) підключаються стрічок. Щоб довести до другої стрічки харчування 12 вольт, приєднайте до виходу блоку живлення подовжує провід. Другий кінець дроту підключіть до другої стрічці. Струм потече по дроту, а не по доріжках першої стрічки. Перетин удлиняющего дроти слід взяти побільше, наприклад, 1,5 мм, щоб в ньому було менше втрат напруги. Довжина проводу така ж, як у першої стрічки, в нашому випадку 5 м. Монтується він паралельно першій стрічці.

Така схема підключення світлодіодної стрічки використовується, коли є можливість заховати потужний блок живлення. Якщо з цим є складнощі, то застосовується інша схема підключення з використанням двох блоків живлення (схема 4).

В цьому випадку подовжує провід підключається до мережі 220 В і простягається до блоку живлення другої стрічки. Досить буде взяти провід з перетином 0,75 мм. При такій схемі трохи ускладнюється монтаж (потрібно закріпити і підключити додатковий блок живлення), але при цьому потужність блоків живлення в 2 рази менше. Відповідно, і розмір їх теж менше.

Не слід підключати послідовно більше 5 м світлодіодної стрічки. Струмопровідні доріжки на стрічці можуть не витримати навантаження. Рекомендується застосовувати паралельне підключення світлодіодної стрічки до джерела живлення.

- Як правильно підключити багатобарвну (RGB) світлодіодну стрічку?

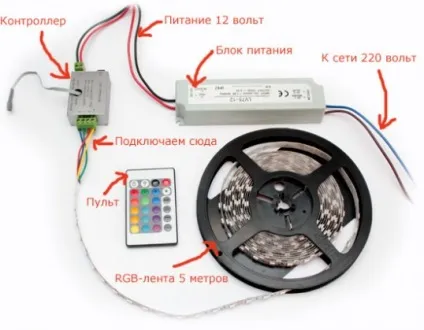

По суті, схема підключення RGB-стрічки (схема 5) та ж, що і схема підключення звичайної одноколірної (монохромного) стрічки. Різниця в тому, що між блоком живлення і стрічкою встановлюється RGB-контролер (пристрій управління кольором стрічки). Контролери бувають різні за зовнішнім виглядом, потужності, програмами управління кольором і пультів дистанційного керування. Але принцип скрізь один. На контролер приходить 2 дроти від блоку живлення, а вже від контролера йде чотири дроти на RGB-стрічку.

Ця схема (схема 6) трохи складніше і трохи дорожче першої, але при цьому:

• Розміри блоків живлення істотно менше.
• Можна використовувати майже всі наявні в продажу контролери.
• Можна підключати необмежену кількість стрічок.

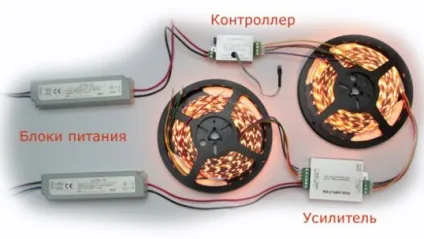

Отже, якщо потрібно підключити одну RGB-стрічку, то використовуєте блок живлення і контролер. Якщо потрібно підключити дві і більше RGB-стрічки, то додаєте підсилювач і ще один блок живлення (схема 7).
