Копір для токарного верстата по дереву з ручним фрезером
Копір для токарного верстата по дереву з ручним фрезером
Пропонуємо вам самостійно зробити копіювальний пристрій з мінімальними витратами за часом, верстат можна запустити в «промислове виробництво» нагострених деталей вже до вечора. «Ріжучим інструментом» буде ручний фрезер, технічні характеристики по виготовленим деталям залежать від технічних характеристик токарного верстата по дереву. Не дивлячись на те, що копір виготовлений із застосуванням фанери, він може виготовляти до сотні виробів з одного копіра, погодьтеся, що цієї кількості цілком достатньо для виконання більшості оптових замовлень.
Пристосування виглядає не зовсім «привабливо» з точки зору дизайну, але ми і не ставили перед собою таке завдання. Ми намагалися зробити наше «обладнання» максимально простим у виготовленні і більш-менш надійним. Що в підсумку і вийшло. Як робиться копір? Давайте знайомитися з ним ближче.

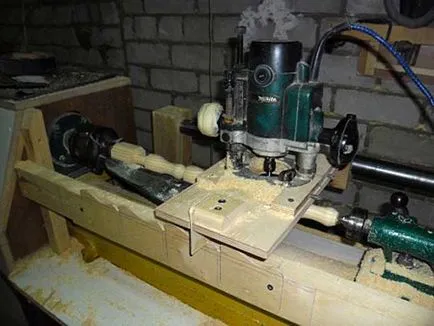

Саморобний копір в роботі
Фрезер потрібно встановити між завзятими брусками, перевірте надійність його фіксації, будь-які коливання виключаються повністю. Далекий кінець майданчика повинен «їздити» по трубі на всю довжину токарного верстата по дереву, ми використовували трубу Ø 25 міліметра, ви можете брати для виготовлення інші труби. Головне, щоб вони витримували вагу фрезера НЕ прогинаючись, були абсолютно рівними і з ідеально гладкою поверхнею. Кінці труби закріпіть двома дерев'яними брусками, в нашому випадку використані бруски 80 × 35 мм. Бруски прикрутіть до корпусу токарного верстата за допомогою саморізів по металу, не доведеться нарізати різьбу під болти. Якщо у вас пристрій верстата не дозволяє кріпити бруски таким способом, то вирішіть цю проблему по-своєму.
Майданчик під фрезер

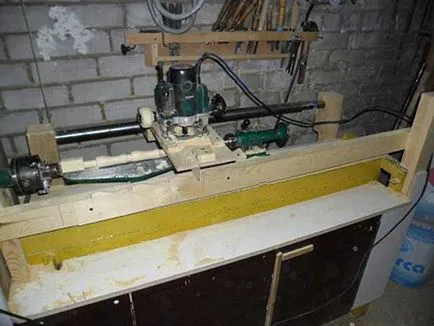

Установка головних конструктивних елементів саморобного копіра
Порада - не поспішайте під час виготовлення обладнання, точені деталі під копір не прощають навіть найменших порушень не тільки технології, але і розташування робочих осей. З цього випливає, що вісь труби, по якій буде рухатися фрезер повинна бути ідеально паралельної осі обертання токарного верстата. У нас само собою вийшло, що вісь труби збіглася з віссю верстата, але ця умова не обов'язково. Головне, щоб ріжучий інструмент фрези в крайньому нижньому положенні збігався з віссю верстата, а цей параметр можна регулювати рівнем розташування копіра.
Труба фіксується в глухих отворах брусків, перед фіксацією на неї потрібно одягнути два бруска, на яких буде встановлена несуча майданчик фрезера. Важлива умова - бруски для майданчика повинні легко ковзати по направляючої трубі, але хитання забороняються. Перевірте цей параметр, при необхідності вручну прітріте трубу і бруски. Потім закріпіть до брусків опорну площадку фрезера і встановіть на ній фрезер. Ще раз перевірте плавність ковзання, звертайте увагу, щоб хитання повністю були відсутні. Не бійтеся таких «суворих» вимог щодо якості ковзання. Якщо ви маєте трубу з нормальною поверхнею і повністю рівну, то домогтися плавного ковзання нескладно.
Установка горизонтального бруска
Це другий «робочий» елемент саморобної копіра, по точності установки потрібно дотримуватися всі перераховані вище вимоги. До горизонтальному бруска кріпиться шаблон профілю деталей. Для виготовлення цілком підійде брусок 70 × 30 мм, кріпиться саморізами до вертикальних дерев'яних стійок, стійки зафіксуйте будь-яким зручним способом до станини токарного верстата. Верхня кромка горизонтального бруска повинна бути паралельною осі верстата і перебувати на одному рівні з нею. Якщо копір стане тимчасово не потрібним, то брусок легко знімається, установча майданчик для фрезера відкидається в крайнє заднє положення і токарний верстат по дереву можна використовувати за прямим призначенням.

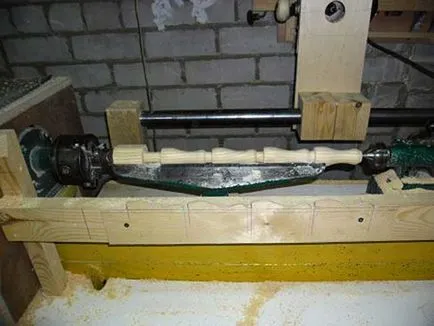

Горизонтальний брусок для кріплення шаблону

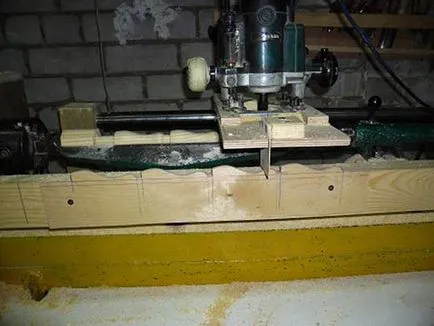

До робочої майданчику фрезера закріпіть вертикальний упор, ми зробили його з тонкої фанери, ви зможете використовувати більш міцні матеріали, аж до металевих. Ця деталь буде під час точіння рухатися по копіру і задавати просторове положення фрези, копір кріпите максимально міцно. За товщиною є пряма залежність: чим він тонше, тим точніше будуть зніматися розміри з шаблону. Але є й інша залежність - занадто тонкий копір ускладнює пересування пристрою за шаблоном, вибирайте золоту середину. Висоту копіра потрібно регулювати вже після остаточного складання верстата, під час регулювання потрібно дотримуватися всі перераховані умови. Ще один момент. Якщо у вас копір з фанери, то потрібно зробити його знімним, це дозволить швидко змінювати зносився копір на новий під час виточування великої кількості однотипних виробів.
Деякі особливості точіння
Пересувати пристрій доведеться тільки двома руками, в іншому випадку можливо заїдання на трубі. Ще одна проблема - радіуси заокруглення нагострених деталей обмежуються діаметром фрези, це потрібно мати на увазі під час вибору профілю нагострених деталей. Практика показує залежність швидкості подачі від діаметра фрези: чим менше діаметр фрези - тим менше повинна бути подача і навпаки.
