Конвертер hdmi-vga

В силу специфіки моєї роботи мені доводиться часто мати необхідність роботи з дуже різними пристроями. А так як прогрес не стоїть на місці, то з цих всяких пристроїв стали потихеньку пропадати звичні мені інтерфейси типу VGA, композит і компонент.
На зміну їм прийшов HDMI. Ні, прийшов він дуже давно, але раніше його прихід мені як то не заважав.
Загалом вирішив я якось полегшити собі роботу.

Багато хто скаже, що можна або купити монітор з двома цифровими входами або скористатися HDMI комутатором.
Так, звичайно можна, але монітор коштує додаткових грошей, які витрачати зовсім не хочеться.
Крім того я дуже звик перемикати входи на моніторі за допомогою однієї кнопки, а не лазити перед цим по меню, обираючи один з декількох входів.
Можна застосувати і комутатор, але так як частенько пристрою доводиться підключати «на гарячу», тобто без відключення живлення, то перспектива випалити HDMI вхід мене зовсім не радує. Як показала практика, VGA інтерфейс більш живучий в цьому плані (хоча і не має захисту, на відміну від HDMI). Та й у разі чого покупка ще одного конвертера HDMI-VGA варто куди дешевше заміни плати в моніторі.

Загалом замовив я собі таку штуковину, вибирав тільки виходячи з типу HDMI роз'єму, мені потрібен був найбільший його варіант виконання, хоча є такі пристрої з Mini-HDMI і Micro-HDMI.

Прийшов він до мене замотаним в плівку зі спіненого поліетилену, хоча на мій погляд це навіть зайве, але приємно. Конверт звичайно так само був, але не думаю, що він чимось цікавий.

Усередині в упаковці лежав конвертер.

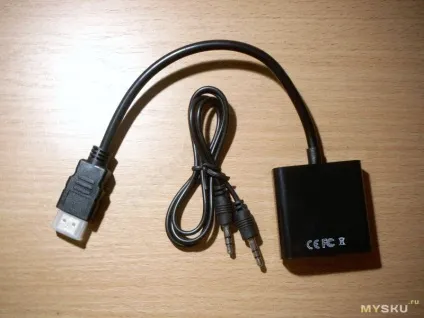

У комплект входить тільки сам конвертер і аудіо кабель довжиною близько 60см. кабель стандартний джек.3.5- джек 3.5.

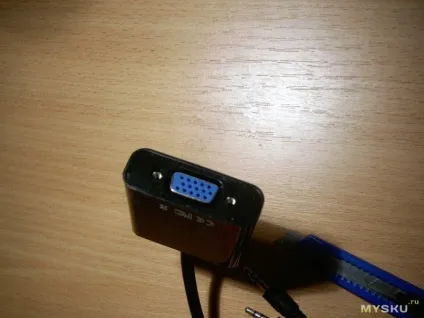

Монітор підключається до стандартного VGA роз'єму, гніздо для підключення аудіо кабелю знаходиться з протилежного боку, близько введення кабелю HDMI.

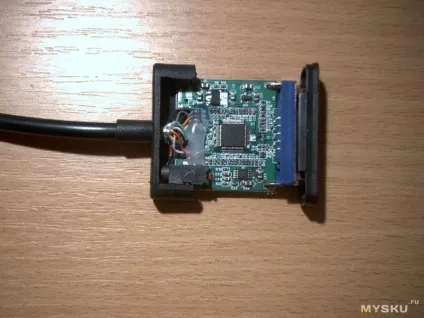

Усередині власне плата з електронікою.
Збірка акуратна, майже. Не сподобалося те, що кріпильні висновки роз'єму не припаяні, а так само не дуже акуратно загнуті висновки кварцового резонатора.
Ні, вони навряд чи б замкнули, а навіть якби і замкнули, то швидше за все нічого б не вигоріла, але і не працювало б. Просто після монтажу їх не відкусили.

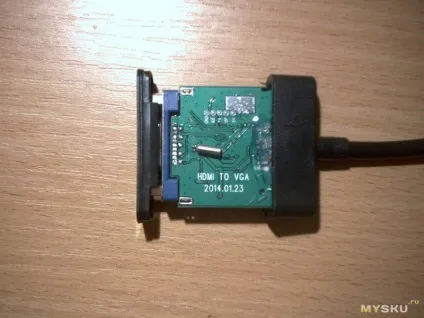

Зі зворотного боку сиротливо притулився кварц і все, більше ззаду нічого немає.

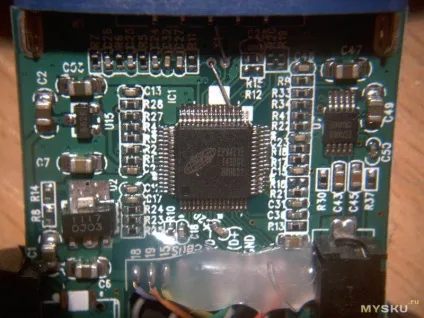

Основою пристрою є мікросхема конвертера EP94Z1E.
Так само зліва видно мікросхему стабілізатора 1117, вона видає 1.85 Вольта, і трохи вище ще один маленький стабілізатор, він видає 3.3 Вольта.
Я не знайшов інформації про допустимому нагріванні даних мікросхем в процесі роботи, але гріються вони досить відчутно.
Процесор - 75 градусів
Стабілізатор 1.8 Вольта близько 85 градусів.
Я б сказав, що це досить немаленький нагрів, але так як не знаю, наскільки він гріється у інших, то нічого стверджувати не буду.

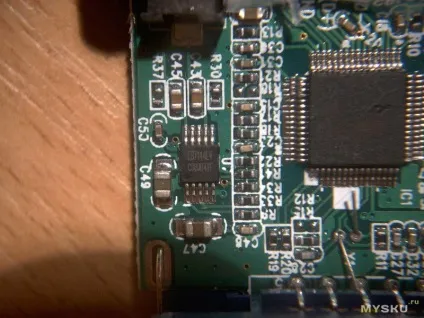

За аудіо вихід відповідає ЦАП ES7144LV.

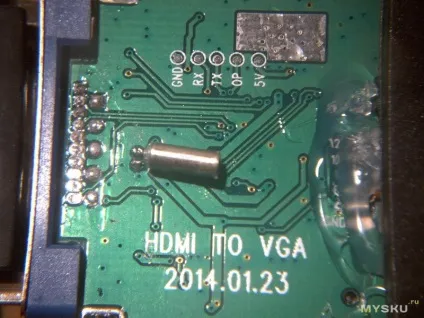

Ззаду видно контакти для програмування конвертера, але навряд чи вони можуть бути корисні.

Природно перевірка пристрою.
Перевіряв я його на трьох моніторах, і двох варіантах джерел сигналу.
Тут підключений DVB-T2 тюнер з одного з моїх оглядів.
Він видає 1920х1080 50Гц.

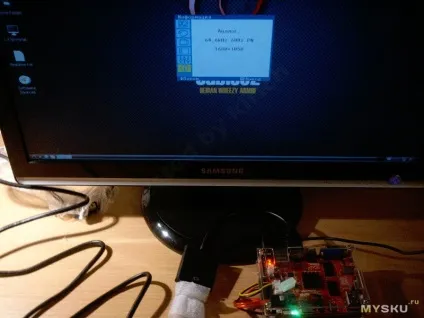

Крім основного робочого монітора я спробував на своєму старенькому, що стоїть в резерві.
1680х1050 60Гц

60 Гц тут тому, що в якості джерела я використовував плату Cubitruck, на ТБ тюнері 50Гц було налаштоване, в настройках Лінукса, встановленого в кубику, я нічого не міняв, все визначилося і запрацювало автоматом.

Ну і третій монітор, варто підключений до ще одного комп'ютера вдома.
Тут монітор простіше, але у мене і була мета, перевірити коректну роботу на різних моніторах.

На всіх моніторах робота була повністю коректна, конвертер видавав дозвіл, відповідне підключеному монітору, перешкод на зображенні не спостерігалося.
Була думка поекспериментувати на роботі, але потім згадав, що практично всі доступні мені там монітори мають FullHD дозвіл, тому перевірка просто не мала великого сенсу, хіба що перевірка з моніторами різних брендів.

Ось такий короткий вийшов огляд.

Отже резюме.
Плюси.
Пристрій повністю працює.
Хоч я і не зміг випробувати різні монітори, але три протестованих працювали без проблем.
Ціна, на мій погляд цілком доступна.

Моя думка.
Цілком зручна штука, мені для роботи, кому то пристосувати старий монітор з VGA входом (наприклад підключити ТВ тюнер і отримати телевізор), дрібна, непогано всередині зібрана.
А з огляду на повального переходу на HDMI інтерфейс і наявності у людей старих моніторів, цілком має право на життя.

Даний товар був безкоштовно надано, для огляду і тестування, магазином eachbuyer.

З.И. Так як чорні закінчилися, даю посилання на такий же, тільки білого кольору.
