До слова сказати, що у Grand Picasso площа скління 6,4 м 2 (тому дана модифікація також лідирує в своєму класі великих мінівенів). Кут вертикального огляду, завдяки панорамному вітрового скла досягає 70 градусів.
Сітроенівці зробили справжній прорив в плані якості оздоблювальних матеріалів салону. Кермо обшитий щільною шкірою, крісла - замшею, передня панель виконана з пружного вінілу, і навіть імітація алюмінію виглядає гідно і доречно. Для водія і переднього пасажира передбачені персональні блоки управління клімат-контролем. По центру приладової моделі - великий екран навігаційної системи, зліва від нього - електронний спідометр, а справа - електронний тахометр.
Цікаво, що, незважаючи на укорочений кузов, Picasso має цілком значним 500-літровим багажним відділенням. А якщо і цього буде мало, то можна скласти задній диван і отримати 1734 літра корисного об'єму. І як би на противагу даним геометричним показниками виступає Grand Picasso з його 576-ю і 1951-м літрами обсягу відповідно.

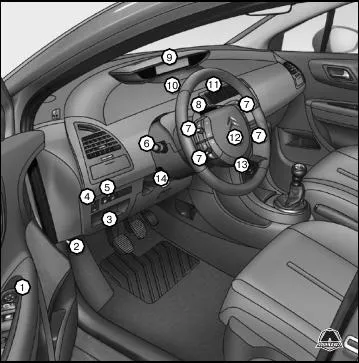

ПАНЕЛЬ УПРАВЛІННЯ (C4)
1. Клавіші (дзеркала заднього виду, склопідйомники, захист дітей), 2. Відкриття капота двигуна, 3. Кришка блоку запобіжників, 4. Регулювання фар, 5. Клавіші (допомога при паркуванні, система попередження про мимовільний перетин дорожньої розмітки, протиугінна сигналізація) , 6. Органи управління (освітлення, покажчики поворотів, протитуманні фари, протитуманні ліхтарі), 7. Нерухома центральна маточина рульового колеса, 8. Сигнальні лампи, 9. Панель приладів, 10. Клавіші (обнулення лічильника пробігу за день, реостат підсвічування, отображ ення попереджувальних повідомлень і стан функцій), 11. Центральні повітроводи, 12. Подушка безпеки водія, 13. Звуковий сигнал, 14. Ручка регулювання рульового колеса

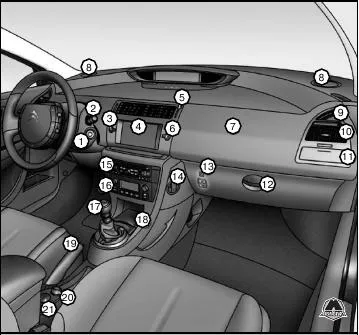

1. Замок запалювання з пристроєм проти викрадення, 2. Органи управління (передній склоочисник, склообмивачі, задній склоочисник, панель приладів), 3. Кнопка блокування, 4. Багатофункціональний дисплей, 5. Освіжувач повітря, 6. Кнопка живлення вогнів аварійної сигналізації, 7. Подушка безпеки автомобіля, 8. Динамік (високочастотний / Tweeter) (правий і лівий), 9. повітровід для обдування бічного скла (правий і лівий), 10. Бічний повітропровід (правий і лівий), 11. Ящик для різних предметів (лівий і правий), 12. Вбудований бардачок (отд еление для зберігання бортової документації), 13. Замок запалювання (активація / відключення подушки безпеки пасажира), 14. Гачок для сумки, 15. Аудіосистема-CD або радіо навігація NaviDrive, 16. Кондиціонер або опалення / вентиляція, 17. Важіль перемикання передач, 18. Попільничка, 19. гальмо стоянки, 20. Прикуриватель, 21. Розетка 12 Вольт (120 В макс.) або USB-роз'єм
ПАНЕЛЬ УПРАВЛІННЯ (GRAND C4 PICASSO І C4 PICASSO)
1. Клавіші управління (дзеркала заднього виду, склопідйомники, безпечне перевезення дітей), 2. Бічний повітропровід, 3. Клавіші управління кондиціонером з боку водія, 4. Клавіші управління (освітлення, покажчики поворотів, протитуманні фари і ліхтарі, 5. Ручка перемикання 6 -ступенчатой механічної коробки передач або автоматичної коробки передач, 6. Клавіші управління круїз-контролем і обмежувачем швидкості (на рульовому колесі), 7. Фронтальна подушка безпеки водія, 8. Контрольні лампи, 9. Верхнє відділення для дрібних предмето в з лівого боку, 10. Клавіші управління автомагнітолою та телекомунікаційною системою (на рульовому колесі), 11. Перемикач 6-швидкісний коробки передач або автоматичної коробки передач, 12. Клавіші управління (передній склоочисник, склообмивачі, задній склоочисник, бортовий комп'ютер), 13 . Клавіші управління (обнулення лічильника пройденого, відстані за день, реостат підсвічування, CHECK або COLOR (вибір кольору заливки), персональні налаштування), 14. Комбінація контрольних ламп (система NaviDrive), 15. Центральні повітроводи, 16. Електрично й гальмо стоянки, 17. Панель приладів, 18. Аварійна світлова сигналізація, 19. Верхнє відділення для зберігання дрібних предметів з правого боку, 20. Подушка безпеки переднього пасажира, 21. Динаміки (Tweeter) (правий і лівий), 22. Клавіші управління клімат-контролем з боку пасажира, 23. Внутрішнє відділення для рукавичок (тримачі для ароматизатора повітря, різні відділення для дрібних предметів), 24. Контактор з ключем (включення / відключення подушки безпеки переднього пасажира), 25. Кнопка централізованого блокування, 26. Аудіосистема і телекомунікаційна система, 27. Ароматизатор салону, 28. Охлаждаемое відділення, 29. Розетка 12 В для підключення аксесуарів або роз'єм USB, 30. Знімна попільничка, 31. Розетки 12 В для підключення аксесуарів або прикурювач, 32. Кнопка управління системою ESP, 33 . Клавіші управління освітленням, 34. Протиугінна система / замок запалювання, 35. Клавіші управління багатофункціональним дисплеєм (на рульовому колесі), 36. Звуковий сигнал, 37. Клавіші управління опциональнимі функціями (на рульовому колесі), 38. Доступ до блокам запобіжників, 39 . Клавіші управлен ія (люк бензобака, паркувальна система, система попередження про ненавмисному перетині ліній дорожньої розмітки, відключення об'ємної сигналізації, регулювання фар), 40. Відкриття капота
ПАНЕЛЬ ПРІБOPОВ (GRAND C4 PICASSO І C4 PICASSO)
БАГАТОФУНКЦІОНАЛЬНИЙ ДИСПЛЕЙ A
