Комутатори агрегації в інтернет-магазині втк зв’язок

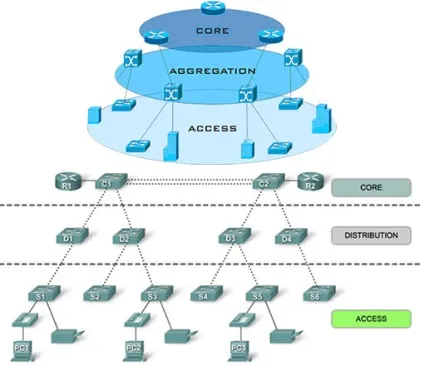

Варто зазначити, що для підвищеного ступеня надійності необхідно організувати відмовостійкість (тобто, встановити резервне обладнання) на кожному рівнів мережевої інфраструктури. Розглянемо структуру мережі на основі ієрархічної моделі:

Дані пристрої забезпечують обробку всієї вхідної інформації і обмін з каналами провайдера послуг. На цьому рівні важлива надійність і резервування пристроїв, а також наявність запасних блоків живлення, вентиляторів (2 і більше) і кабельних з'єднань. Комутатор ядра повинен володіти високою пропускною здатністю (завдяки портам 1 Гбіт, 10 Гбіт або 40 Гбіт), щоб ефективно розподіляти пакети даних між окремими сегментами мережевої інфраструктури. Крім того, пристрої рівня ядра повинні підтримувати технології агрегування підключень, для того, щоб забезпечити відмовостійкість мережі в разі обриву з'єднання на одному з каналів зв'язку.

Це більш прості в своїй конфігурації пристрою (в порівнянні з пристроями вищих рівнів), які збирають на себе всі клієнтське обладнання. Вони забезпечені портами доступу Fast Ethernet або Gigabit Ethernet, мідними портами і оптичними \ мідними АПЛІНК. Комутатори доступу можуть підтримувати Стекування, а також технології харчування PoE і PoE +, подаючи на підключені пристрої різну потужність. У разі, коли доступ до мережі виділяється виключно для корпоративних клієнтів, необхідно, щоб комутатори рівня доступу додатково підтримували такі технології, як QinQ, VPLS (Virtual Private LAN Service), E-Line і E-LAN.

Навіщо потрібна агрегація?

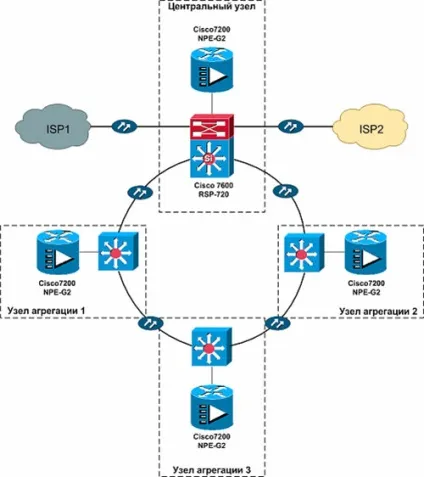

Крім того, при організації масштабних за кількістю абонентів мереж (в місті, селищі, кампусі та ін.) Також використовується проміжна агрегація. Щоб ввести тарифікацію доступу до мережі, необхідно мати доступ до налаштувань смуги пропускання кожного з абонентів. Цей процес здійснюється саме при агрегації трафіку.

Другим завданням, яку може вирішити комутатор агрегації, є забезпечення відмовостійкості: в разі виходу з ладу одного з каналів, дані будуть передаватися по інших каналах, які перебувають з ним у "зв'язці".

Зазвичай для резервування зв'язку між комутаторами (наприклад, в разі обриву кабелю або виходу з ладу порту на комутаторі) використовуються надлишкові з'єднання.

Проте, при посилці широковещательного фрейма (який розподіляється між усіма портами) комутатори пересилають його один одному на всі порти (зокрема, і на той, з якого був відправлений цей фрейм). В результаті відбувається повне блокування роботи мережі, зване широкомовним штормом.

Щоб уникнути цієї ситуації, комутатор агрегації використовує різні модифікації Spanning Tree Protocol, за допомогою якого блокуються надлишкові з'єднання до тих пір, поки не виникне обрив з'єднання між портами.

"ВТК ЗВ'ЯЗОК пропонує найширший вибір мережевого обладнання представницького класу. Команда ВТК ЗВ'ЯЗОК протягом багатьох років успішно розробляє проекти з організації мережевої інфраструктури.

А також займається монтажем і настроюванням мережного устаткування. Звертаючись до наших фахівців, Ви можете бути впевнені в продуктивності роботи встановленого обладнання. "

Вимоги до комутатора агрегації

Виходячи з вищевказаних описів, можна виділити ряд вимог, необхідних для комутатора агрегації:

• > Висока продуктивність
• > відмовостійкість
• > Підтримка протоколів динамічної маршрутизації
• > Можливість розподілу навантаження між каналами зв'язку
• > Підтримка багаторівневих політик QoS
• > Підтримка протоколів агрегування з'єднань (PAgP, LACP, EtherChanel)
• > Підтримка протоколів резервування з'єднань (протоколу SpanningTree і його варіацій RSTP, MSTP, PVST, PVST +)
• > Підтримка VPN
• > Можливість масштабування

Як працює комутатор агрегації?

В основі технології агрегації з'єднань лежать два Ethernet-стандарту: IEEE 802.3ad і IEEE 802.1aq (якщо в технічних характеристиках комутаторів агрегації різних виробників вказаний один і той же з цих двох стандартів, це означає, що вони сумісні). Для того, щоб агрегувати порти, необхідно переконатися в однаковості таких характеристик, як швидкість з'єднання, стандарт і тип порту (мідний, для одномодового або багатомодового волокна). Далі розглянуті основні характеристики вищевказаних стандартів.

IEEE 802.3ad здійснює нерівномірний розподіл навантаження між каналами передачі даних, дозволяючи підвищити загальну пропускну здатність мережі до 80 Гбіт / с (в залежності від стандарту і кількості використовуваних портів).

Унікальні технології агрегації

Провідний виробник мережевого устаткування Cisco розробив власну технологію, в основу якої були покладені основні принципи роботи стандарту IEEE 802.3ad - EtherChannel. Далі ця технологія розглянуті більш детально, з приведенням моделей комутаторів агрегації.

Переваги і вигоди для користувачів

Зупиняючи свій вибір на комутаторі агрегації Cisco, користувачі отримують цілий ряд переваг, серед яких:

Повна відповідність галузевим стандартам

Одними з найбільш вимогливих організацій щодо відмовостійкості є центри обробки даних. В основних положеннях, наведених у відповідному стандарті планування і побудови ЦОД TIA-942, вказані чотири можливих рівня надійності:

• > Tier I: час простою 28,8 годин на рік, коефіцієнт відмовостійкості 99,671%
• > Tier II: 22,0 години на рік, 99,749%
• > Tier III: 1,6 години на рік, 99,982%
• > Tier IV: 0,4 години на рік, 99,995%

Установка комутатора агрегації дозволяє організувати ЦОД, відповідний Tier III і вище.

Актуальність і масштабованість

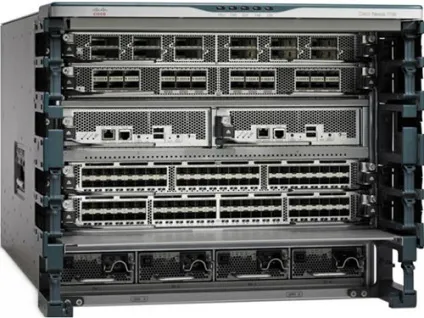

Модульна архітектура комутаторів агрегації обумовлює можливості для подальшої модернізації мережевої інфраструктури шляхом мінімальної заміни її складових. Користувачі можуть вдосконалити такі характеристики, як кількість портів (в тому числі, SFP і SFP +), а також забезпечити підтримку технології PoE + і Стекування StackWise або StackWise +.

Комутатори агрегації Cisco

Технологія EtherChannel, яка, будучи частиною Cisco IOS, реалізує об'єднання від двох до восьми Ethernet-портів 100 Мбіт / с, 1 Гбіт / с або 10 Гбіт / с, збільшуючи швидкість підключення до 80 Гбіт / с. Кожен з цих портів повинен підтримувати один і той же стандарт, а також володіти однаковою швидкістю і дуплексним режимом.

Для того, щоб забезпечити резервування одного з вищевказаних портів, ця технологія задіє інші Ethernet-порти (в кількості від одного до семи) або ж розподіляє навантаження між іншими активними портами, що працюють з ним в зв'язці. Варто відзначити, що в якості портів агрегації не можуть бути використані порти для Стекування.

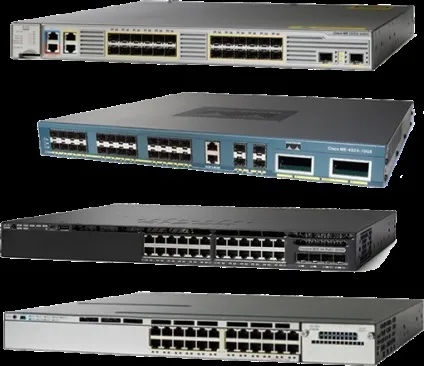

Серії комутаторів агрегації від Cisco

Комутатори агрегації від Cisco представлені серіями, призначеними для безпосереднього використання сервіс-провайдерами:

А також лінійками, які найчастіше використовуються для розгортання надійної мережевої інфраструктури на підприємствах (для агрегації мідних і оптичних з'єднань):

Придбати моделі цих серій можна на ВТК ЗВ'ЯЗОК.

Комутатор агрегації на ВТК ЗВ'ЯЗОК

Вартість комутатора агрегації

Вартість комутатора агрегації від Cisco лінійки Catalyst коливається в діапазоні від 2 250 у до 14 400 у.о.
