Комутаційназдатність автомата

Комутаційназдатність автоматичного вимикача - дуже важливий технічний параметр, від якого залежить надійність спрацьовування автомата. Показник комутаційної здатності - це максимальне значення струму, при якому автомат гарантовано розімкнеться ланцюг з втратою або без втрати своєї подальшої працездатності.

Гранична комутаційна здатність автомата

Гранична або максимальна комутаційназдатність автоматичного вимикача (далі ПКС) визначається максимальним струмом, при спрацюванні від якого автомат не вийде з ладу (відсутність підгоряння, спайок контактів, пошкоджень корпусу та ін.).

ПКС є технічним параметром, згідно ГОСТу Р 51732 "Щити розподільні для житлових і громадських будівель", обов'язково наводиться в основних відомостях про ВРУ.

Так, скажімо ПКС автомата, розрахованого на 160 А і вище повинна складати: 20 kA і більш для багатопанельних розподільних пристроїв, не менше 15 kA для однопанельних розподільних пристроїв і 10 кА для розподільних пристроїв шафового типу.

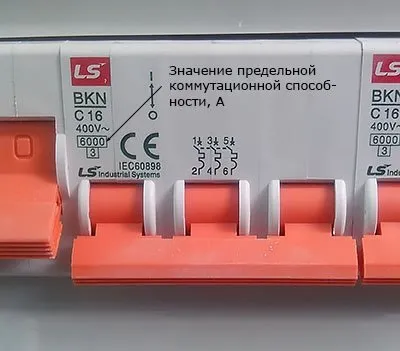

На корпусі будь-якого сучасного автоматичного вимикача. незалежно від того, модульного або промислового виконання апарат захисту буває позначена величина його ПКС (Icu для автоматів промислового або Icn - побутового виконання), зазначена в kA. Найбільш поширений ряд значень ПКС сучасних автоматів модульного виконання - 4,5, 6 і 10 kA.

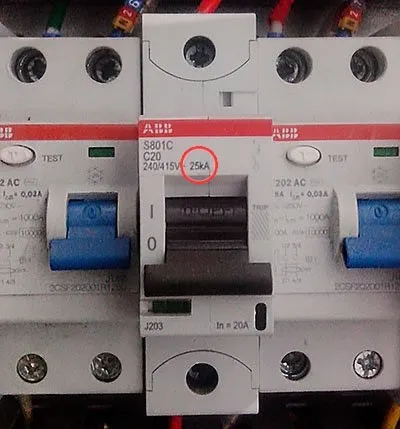

Однак, в даний час в лінійках "модулькі" деяких провідних виробників автоматів захисту можна зустріти зразки з ПКС, складовою і більше 10 kA. На фото нижче автоматичний вимикач від ABB S801 модульного виконання сімейства System Pro M Compact з відключає здатністю 25 kA.

Як видно, його габаритний розмір помітно відрізняється від габаритів звичайних "однополюсніков". Якщо у останніх ширина стандартна - становить один інсталяційний ДІН модуль 17,5 мм, то автомат на фото займає 27 мм на ДІН рейці.

Невідповідність значення ПКС обраного автомата захисту умовам експлуатації (нижче дійсних значень струмів відключення) може привести не тільки до виходу його з ладу, а й до неспрацьовуванні захисту.

Здавалося б, простим рішенням для забезпечення гарантованого відповідності ПКС реальних умов експлуатації можна назвати застосування автоматичних вимикачів зі свідомо завищеними показниками граничної комутаційної здатності.

Однак, на сьогодні вартість таких апаратів захисту значно перевищує вартість пристроїв більш бюджетного цінового сегмента, призначених для побутового застосування.
