SAN Комутатори (SAN switches)
SAN комутатори використовуються в якості центрального комутуючого пристрою для вузлів мережі SAN. Ви вставляєте один кінець оптичного кабелю в роз'єм на адаптері вашого сервера або контролері дискового масиву, а інший в порт на комутаторі. Комутатор можна порівняти з набором дротів, які скроссіровани таким чином, щоб дозволити кожному пристрою мережі «говорити» по одному дроту з будь-яким іншим пристроєм мережі одночасно. Тобто, іншими словами всі абоненти можуть розмовляти одночасно.
Один або кілька комутаторів, з'єднаних між собою утворюють фабрику. Одна фабрика може складатися з одного або декількох комутаторів (до 239 в даний час). Тому, фабрику можна визначити як мережу, що складається з з'єднаних між собою комутаторів. SAN може складатися з декількох фабрик. Більшість SAN складається принаймні з двох фабрик, одна з яких є резервною.

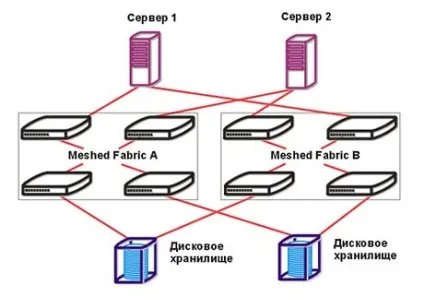

Ви можете підключити сервери і сховища до SAN використовуючи один комутатор, але правилом хорошого тону є використання двох комутаторів, щоб уникнути втрату даних і простої при виході з ладу одного з них. На малюнку 1 показана звичайна фабрика, яка використовує два комутатора для з'єднання серверів з дисковим масивом.
Рис 1. Найпростіша фабрика з використанням 2-х комутаторів.
Зі збільшенням кількості серверів і сховищ у вашій SAN ви просто додаєте комутатори.
Рис 2. Розширення SAN Fabric
Модульні або звичайні комутатори (modular switches)
SAN комутатори бувають на будь-який смак від 8 до сотень портів. Більшість модульних комутаторів поставляється з 8 або 16 портами. Останнім віянням є можливість нарощувати кількість портів на придбаному комутаторі з инкрементом 4. Типовим прикладом такого комутатора може служити Qlogic SANbox 5200 (рис. 3). Цей продукт ви можете придбати з 8-ю портами в базі, і нарощувати потім до 16 в одному модулі і до 64 портів (!) В чотирьох модулях, що з'єднуються між собою 10 гігабітним FC.

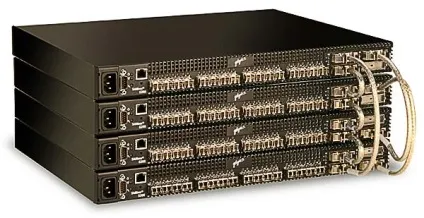

Рис 3. Qlogic SANbox 5200 - четирехмодульная стек з 64 портами
Директори або комутатори класу підприємства (director switches)
Директори на багато дорожче модульних комутаторів і зазвичай містять сотні портів (рис. 4). Директори можна побачити в центрі дуже великих комутованих фабрик в якості ядра мережі. Директори мають виняткову отказоустойчивостью і підтримують працездатність всієї інфраструктури 24 години на добу, 7 днів на тиждень. Вони дозволяють здійснювати регламентні роботи і заміну модулів «на льоту».
Мал. 4. SilkWorm 1200 128 port і McData InterPid 6140
Директор складається з платформи, модулів портів гарячої заміни (зазвичай 12 або 16 портів) і процесорних модулів гарячої заміни (зазвичай двопроцесорних). Директор можна придбати з 32 портами і нарощувати його до 128 - 140 портів.
У корпоративних мережах SAN зазвичай використовують директори як ядра мережі. До них підключають модульні комутатори в якості кінцевих (граничних) комутаторів. До тих, в свою чергу підключають сервери і сховища. Така топологія називається ядро-кордон (core-to-edge topology) і дозволяє масштабувати мережу до тисяч портів (рис. 5).

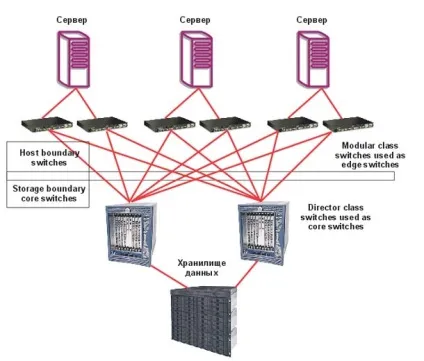

Мал. 5. Топологія ядро-кордон з використанням директорів.
SAN маршрутизатори або мультіпротокльние комутатори (multiprotocol switches)
SAN маршрутизатори служать для з'єднання віддалених острівців SAN в єдину мережу для вирішення завдань захисту від катастроф, консолідації ресурсів зберігання, організації процедур back-up даних віддалених підрозділів на стрічкові і дискові ресурси головного центру даних і т.д (рис 6.). Об'єднання віддалених мереж SAN в єдиний ресурс це наступний крок в еволюції мереж зберігання даних після впровадження SAN в головний структурі і підрозділах підприємств (рис. 7).
Мал. 6: McDATA Eclipse 1620, 3300 і 4300

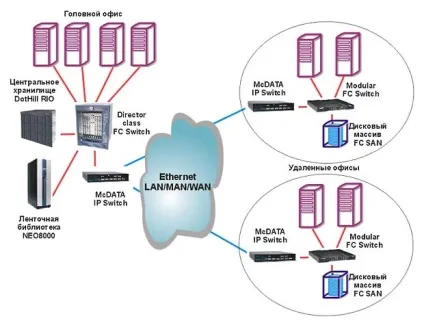

Мал. 7: Об'єднання віддалених мереж SAN в єдиний ресурс
Типи FC кабелів
Як фізичне середовище передачі даних в мережах FC використовують оптоволоконний або мідний кабель. Мідний кабель являє собою виту пару в оболонці і використовувався в основному для місцевих підключень в мережах FC 1Gbit / s. У сучасних мережах FC 2Gbit / s в основному використовується оптоволоконний кабель.
Існує два види оптоволоконного кабелю: одномодовий і багатомодовий.
Одномодовий кабель (long wave)
В одномодовому кабелі (SM) існує єдиний шлях поширення світлової хвилі. Розмір серцевини (core size) зазвичай становить 8.3 мк. Одномодові кабелі використовуються в пристроях, в яких потрібно низький рівень зникнення (втрати) сигналу і висока швидкість передачі даних, наприклад на великих інтервалах між двома системами або мережевими пристроями. Наприклад, між сервером і сховищем, відстань між якими, кілька десятків кілометрів.
Максимальна відстань між двома вузлами мережі FC 2Gbit, з'єднаних одномодовим кабелем 80км без повторювачів.
Багатомодовий кабель (short wave)
Багатомодовий кабель (MM) здатний передавати по одному волокну кілька світлових хвиль, так як відносно великий розмір серцевини дозволяє світлу поширюватися під різними кутами (рефракція). Типовими розмірами серцевини для MM є 50 мк і 62.5 мк. Багатомодові волоконні з'єднання найкраще підходять для пристроїв, що працюють на невеликих відстанях. Всередині офісу, будівлі.
Максимальна відстань на яке багатомодовий кабель підтримує швидкість 2 Gbit / s - 300 (50um) і 150м (62,5 um).
Типи роз'ємів FC кабелів (Cable connector types)
Роз'єми FC кабелів бувають:
HSSDC - для підключення по міді на 1 Gbit / s (до 30м) і 2 Gbit (до 7м)
SC - для підключення по оптоволокну на 1 Gbit / s (до 300м)
LC - для підключення по оптоволокну на 2Gbit / s (до 300м многомод / 80км одномод)
Типи трансиверів (GBIC types)
Пристрої для перетворення світла в електричний сигнал і навпаки, називають трансиверами. Їх ще називають GBIC (Gigabit Interface Connectors). Трансівер знаходиться на платі FC адаптера (FC HBA), зазвичай він упаяний в неї, в світче - у вигляді знімного модуля (див. Рис.) І на пристрої зберігання в тому чи іншому вигляді.

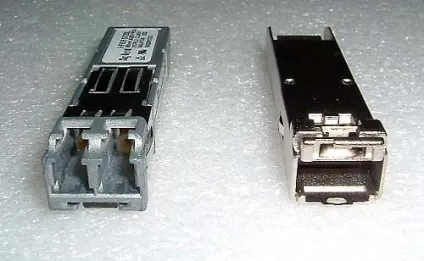

Зйомна модулі трансиверів (SFP)
HSSDC2. для 1 / 2Gbit FC для мідного кабелю
SFP-LC. (Small Form Factor Pluggable LC) 1 / 2Gbit FC Short / Long wave для оптоволоконного кабелю з LC конектором
SFP-SC. (Small Form Factor Pluggable SC) 1 / 2Gbit FC Short / Long wave для оптоволоконного кабелю з SC коннектором

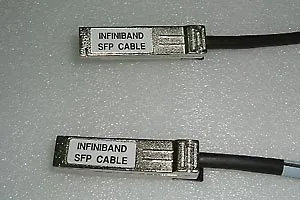

Кабелі з трансиверами

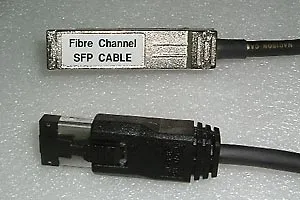

Ряд виробників постачають кабелі вже з трансівером на кінці
Типи портів в SAN
Все FC порти на хості або сховище називаються N_Ports, що означає Node Ports. Дещо складніше йде справа з портами на комутаторі. Режим роботи порту комутатора змінюється в залежності від того, який пристрій до нього підключено. Він буває G_Port (Global Port) якщо до нього нічого не підключено. F_Port (Fabric Port), якщо до нього підключений хост або сховище. E_Port (Expansion Port), якщо до нього підключений порт іншого комутатора (рис 10.)
Мал. 10. Найменування портів в FC SAN.
