Компас-3d v16

Компанія АСКОН повідомляє про вихід оновлення для машинобудівної конфігурації КОМПАС-3D V16. яке надає користувачам розширений інструментарій MCAD-додатків. Устаткування: Металоконструкції. Механіка: Пружини. Вали і механічні передачі 3D збільшили свої проектні можливості і отримали додаткові розрахункові «потужності». До речі, частина новинок з'явилася завдяки продуктивній кооперації розробників додатків з бета-тестерами КОМПАС-3D V16.

Устаткування: Металоконструкції

Ще на етапі бета-тестування програми Обладнання: Металоконструкції від користувачів надійшли побажання по реалізації оброблення профілю «по ГОСТ». Запит виконаний! Нова команда «Спеціальна обробка» дозволяє виконувати оброблення під зварювання деталей, що примикають до двотавровим балках по ГОСТ 8239, швелерів по ГОСТ 8240 і сталевим гарячекатаних куточках по ГОСТ 8509 і ГОСТ 8510 відповідно до вимог, наведених у Довіднику конструктора-машинобудівника В.І. Анурьева (том 1. «Профіль деталей, що примикають до прокатних профілів в зварних конструкціях»). Додатково в «Спеціальної обробленні», як і в інших процесах, при натисканні клавіш Shift + Tab відбувається зміна положення формотворчим профілю.

Для редагування профілів доступна нова команда «Фаска», яка раніше використовувалася тільки для пластин. Ця функція дозволяє створювати нестандартну оброблення та надавати профілів більш складну форму. Крім того, при редагуванні профілів конструктор зможе створювати два паза з одного торця профілю за одну операцію, що прискорить опрацювання вузлів металоконструкції.

Фаска на профілі

З метою підвищення зручності роботи з додатком з'явилася нова «гаряча клавіша». Якщо в командах, в яких використовується механізм позиціонує точок, натиснути і утримувати клавішу Пропуск, то позиціонуються точки обраного об'єкта залишаються активними навіть в разі, коли курсор переходить на інший об'єкт.

Доопрацьована команда Стикова оброблення. У ній реалізовано автоматичне дотягивание редагованого профілю до формотворного. Також в якості редагованих об'єктів тепер доступні Пластини і Ребра жорсткості.

Механіка: Пружини

В оновленому додатку реалізований перевірочний розрахунок по геометричним параметрам для пружин стиснення і розтягування. Метою розрахунку є визначення силових характеристик пружини. Даний спосіб розрахунку допоможе підібрати необхідну пружину, відштовхуючись від геометрії проектованого вузла, і визначити причини її поломки. Вимірявши геометричні параметри поламаної пружини, конструктор розрахує допустимі зусилля, які витримає пружина, і порівняє їх з зусиллями, що діють в механізмі. А потім, на основі отриманих даних, прийме рішення про використання пружини в механізмі.

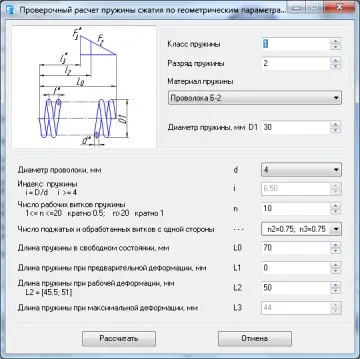

Перевірочний розрахунок пружини

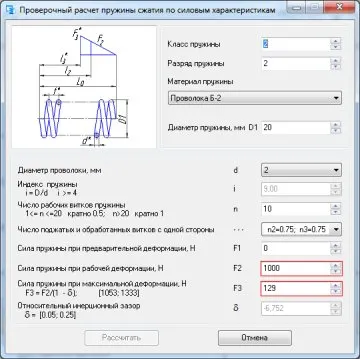

У перевірочному розрахунку по силовим характеристикам доданий додатковий контроль вводяться користувачем сил F1

Перевірочний розрахунок пружини

Вали і механічні передачі 3D

Геометричний розрахунок зубчасто-пасової передачі доповнений міцності перевірочним і проектними розрахунками. Прочностной перевірочний розрахунок потрібен для визначення потужності, яку зможе передати зубчато-ремінна передача в тих умовах експлуатації, які вибрав конструктор.

Прочностной перевірочний розрахунок

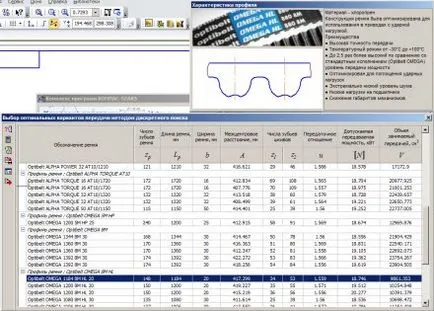

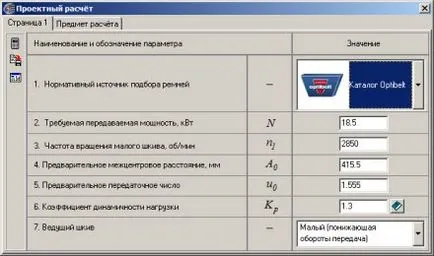

Проектний розрахунок вирішує зворотну задачу, коли конструктору відомі умови роботи передачі і необхідно визначити її геометрично параметри. При виконанні міцність перевірочного та проектного розрахунків для ременів з каталогів Optibelt використовуються дані і методики, викладені в матеріалах фірми Optibelt. Результатом пошуку є розгорнутий список передач з розрахунковими характеристиками (геометричні параметри, що допускається потужність і обсяг займаний передачею). Використання даного проектного розрахунку дозволить конструктору підібрати оптимальний варіант передачі.
