Компактні біметалічні термостати

Термостат на DIN-рейку із вбудованим датчиком температури.

Термостати являють собою електромеханічні вироби, які покликані замикати або розмикати малосигнальний і силові ланцюга при заданій температурі. За своєю функцією біметалічний термостат може управляти нагрівальним елементом, для підтримки температури в певному режимі, або ж захищати дороге устаткування від перегріву. Основою приладу є диск біметалічний, який оточують електричні контакти. Якщо задана температура змінюється, контакти деформуються і розмикають або ж навпаки замикають ланцюг. Призначені для підтримки температури в житловому або виробничому приміщенні за рахунок керування виконавчими пристроями, такими, як, калорифери, прилади охолодження, вентилятори з фільтрами, теплообмінники, а також для включення сигнальних датчиків при перевищенні температур.

Варто відзначити, що термостат біметалічний дуже економічний і вигідний. Його застосування дозволяє відмовитися від використання більш складних пристроїв для контролю досягнення певних температур.

Переваги біметалевих терморегуляторів.

Двопозиційні пристрої, до яких відносяться біметалічні терморегулятори, мають свої переваги і гідну область застосування.

По-перше, біметалеві терморегулятори економічно вигідніші, що грає істотну роль при відсутності необхідності використовувати більш складні пристрої для контролю і певних дій при досягненні будь-якої температури.

По-друге, така конструкція терморегулятора дозволяє гарантувати їх надійну роботу і мінімальну сприйнятливість електричних перешкод.

По-третє, при оптимальному використанні терморегуляторів біметалічного типу вся конструкція пристрою працює з мінімізацією варіантів потенційних перебоїв. Біметалічні терморегулятори працюють на основі властивостей біметалічної пластини реагувати на температурні зміни, тобто згинатися при цьому.

Якщо температура підвищується, то біметалічна пластинка прогинається таким чином, що ланцюг розмикається. І, навпаки, при падінні температури до певного рівня викликається повернення терморегулятора в вихідне випрямлена стан і замикання ланцюга.

При такому постійному факторі, який фахівці називають температурним гістерезисом, швидкість реакції терморегулятора обмежена, що відповідно позначається на швидкості роботи всієї системи з управління пристроєм. З іншого боку зменшення кількості необхідних сполук значно спрощує конструкцію, що, як уже говорилося, позитивно позначається на її надійності.

Для зменшення впливу фактора температурного гістерезису на роботу всієї системи, терморегулювальний блок спеціально забезпечується опором, яке покликане прискорити реакцію біметалічною пластинки на замикання або розмикання ланцюга. Це дозволяє в рази прискорити динаміку роботи терморегулятора при мінімальному його ускладненні і подорожчанні конструкції. Застосування терморегуляторів на основі біметалевих пластин обгрунтовано при допущенні незначних відхилень температури в приміщенні, однак, економія енергії при цьому також спостерігається істотна (не менше тридцяти відсотків).

Розглянемо деякі типи:

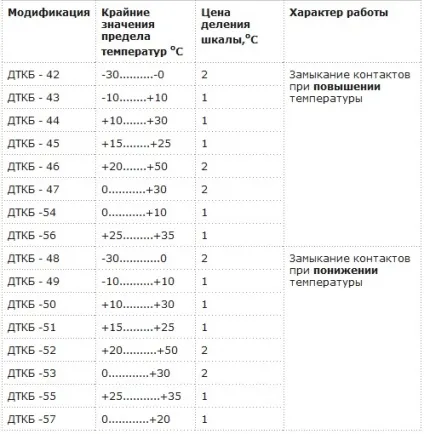

Датчик-реле температури камерний біметалічний типу ДТКБ призначений для двохпозиційного регулювання температури в камерах з неагресивним газоподібної середовищем при відсутності магнітних електричних полів, що діють на магніти приладу. Датчики застосовуються як в промисловості, так і в побуті для автоматичного регулювання температури в системах опалення та кондиціонування повітря в різних виробничих, житлових, складських приміщеннях, електронних пристроях в приладобудуванні, овочесховищах, теплицях, гаражах, інкубаторах, холодильних камерах.

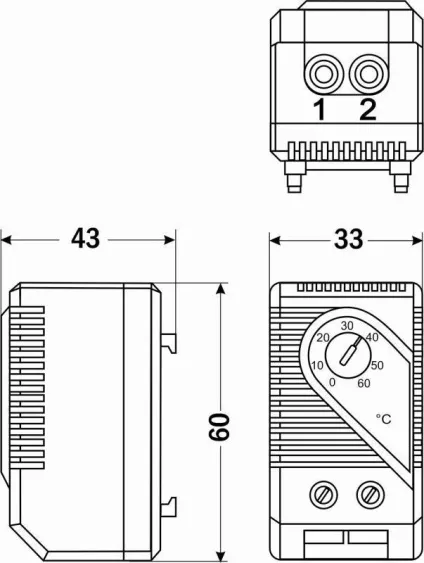

Малогабаритні термостати KTO-011 і KTS-011:

Термостат на DIN-рейку KTO-011 із вбудованим датчиком температури призначений для підтримки температури в житловому або виробничому приміщенні за рахунок керування виконавчими пристроями, такими, як калорифери і нагрівачі.

Діапазон температур: 0. 60 ° С, -20 ... 40 ° С, -10 ... 50 ° С
реле:

Термостат на DIN-рейку KTS-011 із вбудованим датчиком температури призначений для підтримки температури в житловому або виробничому приміщенні за рахунок керування виконавчими пристроями, такими, як прилади охолодження і вентилятори з фільтрами.

Діапазон температур: 0. 60 ° С, -10 ... 50 ° С, -20 ... 40 ° С
реле:

Приемущество - малі габарити, і кріплення на дин-рейку.
