Кольори мінливості - сайт про метал

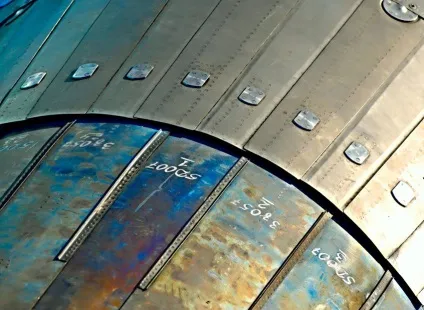

Кольори мінливості - це райдужні розводи солом'яного, золотистого, пурпурного, фіолетового та інших кольорів і відтінків на чистій поверхні нагрітого металу, що виникають в результаті появи тонкого шару оксидів. Тонка оксидна плівка товщиною в кілька молекул виникає на поверхні чистого металу під впливом локального джерела тепла. Колір залежить від товщини оксидної плівки, оскільки оксиди різної товщини по-різному відбивають світло.
Цей термін найчастіше використовують в металообробці, термообробці стали.
Наприклад, при зварюванні металу створюються досить високі температури для освіти кольорів мінливості. У технічній зварюванні цього необхідно уникати, так як кольори мінливості погіршують зовнішній вигляд виробів і вважаються шлюбом. Однак відомо використання кольорів мінливості як художнього прийому майстрами декоративного зварювання. Також кольори мінливості застосовують при лазерної маркування виробів.
Кольори мінливості не є точним індикатором температури. На них впливає швидкість підйому температури, складу газового середовища, час витримки стали при даній температурі, характер освітлення та інші фактори. На легованих сталях кольори мінливості зазвичай з'являються при більш високих температурах, так як легування часто підвищує стійкість стали до окислення на повітрі.
Для вуглецевої сталі характерні наступні переходи кольору: солом'яний (220 ° C), коричневий (240 ° C), пурпурний (260 ° C), синій (300 ° C), світло-сірий (330-350 ° С).
Для нержавіючих сталей зміна кольору при нагріванні на повітрі спостерігається: світло-солом'яний (300 ° C), солом'яний (400 ° C), червоно-коричневий (500 ° C), фіолетово-синій (600 ° C), синій (700 ° C ). Нерідко кольори мінливості на нержавіючої сталі плутають з райдужної забарвленням, яка може виникати при температурах не вище 100 ° C (кип'ятіння води). Однак райдужна забарвлення не пов'язана з перегрівом стали.
Євген Лавриненко (dN)
Навігація по публікаціям
Ми в соцмережах
Spilka Kovaliv
IT's Art
