Коаксіальний димохід, монтаж труби своїми руками

Правильна установка коаксіального димоходу. Основні переваги коаксіального димоходу. Який варіант коаксіального димоходу оптимально підійде для лазні.

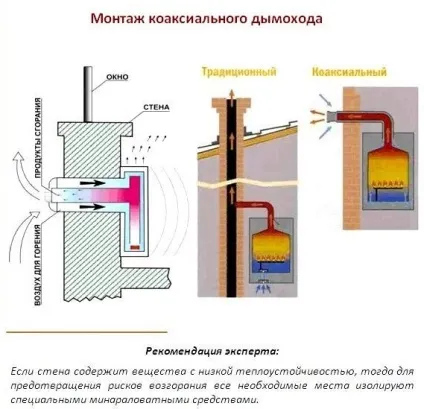

У суспільстві на даний момент склалася така думка, що безпечна і стабільна робота в лазні газового котла залежить виключно від того, наскільки правильний монтаж коаксіального димоходу і де він виходить на вулицю. Правда насправді, велике значення має висновок шкідливих для організму людини відходів через спеціальний коаксіальний димохід. Коаксіальний - «спільно з осі». Його основна перевага в тому, що для роботи котла повітря забирається зовсім не з котельні лазні, а саме зовні. Такий димар відрізняється від інших тим, що він здійснює відразу дві дуже важливі функції. По-перше, він виводить назовні топкові гази. По-друге, він подає в котел кисень, потрібний для його роботи. Структура його чимось схожа на сендвіч - «труба в трубі», але через зовнішню тут надходить холодне повітря, а через внутрішню трубу піднімаються тільки гарячі продукти згоряння.

А «випалювання» кисню в приміщенні також погано тим, що в такій ситуації дверцята печі коптиться, паливо згоряє не повністю, а в димоході збирається дуже багато сажі. Бажаєте від цього всього позбутися? Тоді давайте розберемося разом, як самостійно робиться монтаж коаксіального димоходу в лазні.

Переваги коаксіальних димоходів

Ось чому такі димоходи гарні:

• Досить високий ККД, завдяки сильно нагрітого вступнику повітрю.
• Компактність - замість двох великих труб за обсягом виходить лише одна.
• Відсутність потреби в додатковій вентиляції.
• Дуже висока екологічність.
• Безпечний для людського організму повітря в котельні. Котел в такому випадку бере вже «свій власний» кисень, спеціально поставляється.
• Зниження ціни відвідних систем.
• Рішення відомої проблеми з димохідним конденсатом.
• Суттєве зменшення паливних витрат для лазні.

Ще одна перевага коаксіального димоходу: вступник холодне повітря відмінно зберігає стіни від занадто великого перегріву.

А ось що вже точно може не порадувати - це ризик обмерзання труби занадто малого діаметра. Відбувається це через те, що при виході з димоходу температура топкових газів виявляється вже дуже низькою - адже вона попутно гріє і внутрішню трубу. А тому формування конденсату для коаксіальних димоходів - це норма. Але лише при вуличній температурі близько -15 градусів, що для Укаїни цілком нормально, труба здатна обмерзнути з усіма сумними наслідками.

Є навіть така думка, що коаксіальні димоходи абсолютно не підходять для холодних українських зим - спочатку вони були розроблені для широт південних країн. Тому і обмерзають. Але деякі експерти вважають, що подібне обмерзання - це всього лише підсумок неправильного проектування такого димоходу, і не більше. Проте, підсумок тут один: пальники, турбонаддув і оцинкована камера через обмерзання і промерзання досить швидко ламаються, а їх ремонтувати вельми дорого.

Проте обмерзають, як правило, моделі, у яких в гонитві за занадто високим ККД температура димових газів доходить майже до точки роси. Діаметр коаксіального димоходу для цього зменшують до мінімуму. Для різних південних континентів це практично нічого не змінює, правда в холодну російську зиму з її зовсім не найменшою температурою -15˚С димохід обмерзає майже до зупинки котла. Виробники, в основному, відповідають на таке питання так: «Ми систему, не пройшло перевірку при подібних температурах». Таким чином, варто запам'ятати, що чим труба коаксіального димоходу вже, тим вона менш пристосована до зими. Візьміть це собі на замітку.

Коаксіальні димоходи, крім усього іншого, досить погано переносять відключення електрики і перепади напруги.

Який димар купити для лазні

Якогось універсального для лазні димоходу немає. Підбирають його в залежності від застосовуваного палива, ізольованості котельні, потужності котла, а також товщини стін. Проте, пристрій коаксіальних димоходів для різних печей ідентично.

Труби коаксіальних котлів, як правило, роблять з пластика або алюмінію. І ті, і ті цілком якісні. Тільки при покупці слід звернути увагу: всередині такого димоходу є особливі перемички, які перешкоджають зіткненню двох різних труб.

А ось самостійно проектувати коаксіальний димар не бажано. Хоча його конструкція і здається досить простий, однак будь-яка помилка може коштувати згодом досить дорого. Грамотність його конструкції в Україні визначають спеціальні нормативи і закони. Розібратися в них взагалі не просто. Набагато краще купити в парну вже готовий і якісний димар з усіма необхідними сертифікатами.

Розрізняють горизонтальні і вертикальні (у низькотемпературних навісних котлів) коаксіальні димоходи. Від цього і потрібно відштовхуватися при їх покупці.

Установка коаксіального димоходу

Встановлюють такий димар у всіх газових котлах, радіаторах і конвекторах. у яких є камери згоряння закритого виду.

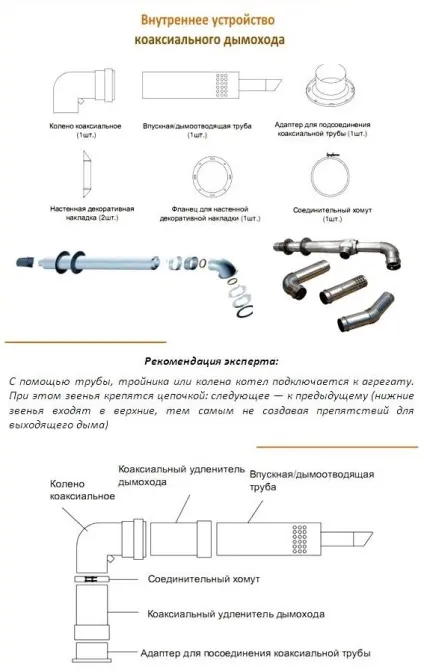

Отже, ось що неодмінно буде потрібно для установки коаксіального димоходу:

• коліно;
• фланець;
• димовідвідна труба;
• обжимной хомут
• адаптер для котла;

Ставити такий димар необхідно на самому малому відстані від стіни до котла, і з цієї зони треба взагалі прибрати всі матеріали і предмети, які бояться занадто високої температури. Також важливо точно визначити точку, в яку труба буде виводитися на вулицю - бажано, щоб вона перебувала вище приблизно на півтора метра виходу димоходу з котла. Отвір слід робити діаметром 110-125 мм - абсолютно точно по трубі. Таким чином, вимоги розташуванню такого димоходу набагато менш суворі, ніж до звичайного.

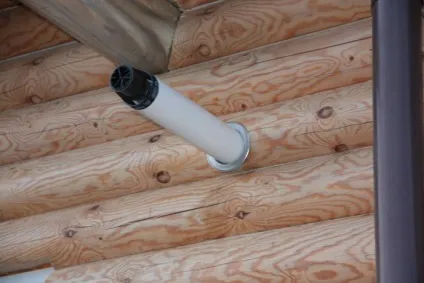

Коаксіальний димохід через рублені стіни лазні найкраще проводити через гільзу зі спеціальної асбоцементной труби, потім забити шнурової азбест навколо димаря - пожаробезопасно і досить практично. Якщо в силу будь-яких причин котел знаходиться далеко від стіни, то в такому випадку треба збільшити довжину димоходу - максимальної є 3 метри. Для цього додатково придбайте сполучні коліна, і потім протягніть місця нарощування коаксіального димоходу обтискним хомутом.

Рекомендація. Виводячи трубу зі стіни, слід організувати її невеликий ухил - приблизно на 2-3˚. Таким чином, конденсат стікати вниз буде самопливом і ніякого перезволоження не буде.

Після монтажу димаря потрібно закрити отвір в стіні декоративною накладкою точно під діаметр труби. Застосовуйте для цього рідкі цвяхи або будівельний клей. Отвір з вулиці, як правило, пенят для того, щоб повітря не потрапляло в котельню ззовні і не створював ні конденсату, ні протягів.

Варто також сказати, що коаксіальний димохід повинен проходити крізь стіну зовсім не обов'язково - сьогодні цілком вдало реалізуються схеми різних колективних димоходів.

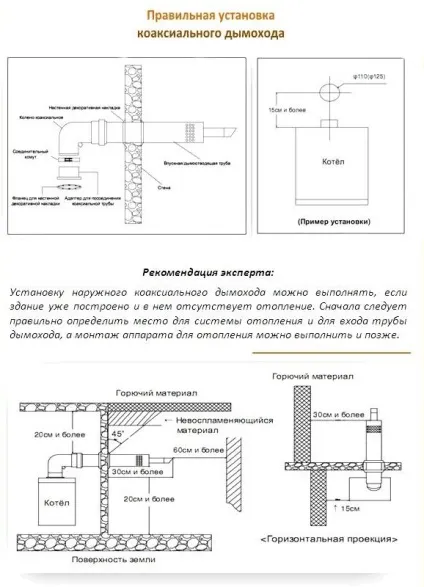

Вимоги до коаксіальним димоходів по пожежної

Норми установки до коаксіального димоходу:

• Півметра по горизонталі до всіх відкритих вентиляційних отворів, дверей і вікон.
• Один метр по вертикалі до вікон, в разі якщо димохід виходить під ними.
• Півметра по вертикалі до вікон, в разі якщо димохід виходить над ними.
• Два метри від рівня землі - незалежно чи ходить по ній хто-небудь, або ж ні.

І останнє: коли під коаксіальним димарем знаходиться газова труба, то відстань між ними бути мало б менше 20 см. А відстань від кута будівлі в такому разі вже не регламентується - як зможете, так і монтують.

Монтаж коаксіального димоходу

Основною перевагою коаксіального димоходу більшість вважає відсутність потреби обладнати допоміжну вентиляцію в котельні, але досвідчені пічники абсолютно впевнені, що вона необхідна. Така вентиляція, по крайней мере, зайвої точно не буде.
