Ключі трубні і робота ними

Такі ключі спеціально призначені для монтажу і демонтажу трубних різьбових з'єднань. Тому їх робочі поверхні завжди зубчасті. Рухомі частини ключів повинні бути змащені, а «зуби» - гострими. Самі «зуби» обов'язково теж змащуйте перёд тривалим зберіганням, але перед роботою мастило треба стерти.

Існує безліч конструкцій ключів трубних. Розглянемо кілька типів. Почнемо з найпоширенішого.

Трубні важільні ключі (рис. 43) влаштовані так, що повинні «схопити» (заклинити) і не відпустити круглі поверхні. В аварійній обстановці ключ найбільш універсальний, тому сантехніки з ним не розлучаються. Ключем можна обертати труби, муфти, гайки, болти і т. П.

Мал. 43. Ключі трубні важільні: а - з нерухомим важелем із сталевої штаби; б - з нерухомим важелем ночвоподібної форми з тонколистової сталі; 1 - рухливий важіль; 2 - опорний штифт; 3 - заклепка; 4 - поводок; 5 - гайка; 6 - нерухомий важіль

Труба чи інша деталь з циліндричної зовнішньою поверхнею відвернеться або заверне в тому випадку, якщо діаметр труби або деталі відповідає номеру ключа. Випускають важільні ключі (ГОСТ 18981 - 73) п'яти типорозмірів для затиску труб діаметром від 10 до 120мм (табл. 3).

Потрібно пам'ятати, що не можна надягати на рукоятки ключа обрізки труб, тиснути на рукоятку нерухомого важеля коліном або ногою і т. П. Міцність ключа розрахована тільки на силу руки або, в крайньому випадку, на силу рук. Не можна використовувати ключ меншого номера для труб більшого діаметра.

Чи можна відремонтувати покалічений нашої недбальством ключ? Звичайно, але не завжди. Зім'яті зубці знову наріжте полотном ножівки. Вершини зубців робочої частини губок повинні бути гострими. Притуплення вершин зубців не повинно бути більше 0,3 мм. Так само відновите і накатку на гайці 5. В іншому випадку цю гайку доведеться доворачивать другим трубним ключем. Зігнуті важелі виправляють в холодному стані. При поломці нерухомого важеля з тонколистової сталі всередину можна вкласти стрижень і ошпарити. При зламі нерухомого важеля із сталевої штаби (рис. 43, а) його можна відремонтувати, зробивши накладки з обох сторін і ошпаривши. Подібний дефект в губці ремонту не підлягає і від ключа доведеться відмовитися. Але викидати його не слід, деталі можуть стати в нагоді.

Трубний накидний ключ (рис. 44) складається всього з трьох деталей. Накидна скоба 1 шарнірно з'єднана з гайкою 2. Ця гайка має незвичайну форму. У стрижні просвердлений отвір під кутом до поздовжньої осі. На кінцях цієї осі встановлена ​​скоба. В отворі нарізана трапецеїдальних різьблення, за допомогою якої з'єднується гайка 2 з важелем 3. Обертаючи останній, встановлюємо розмір між губками, відповідний діаметру труби. При цьому необхідно забезпечувати паралельне розташування зубців важеля щодо зубців накидної гайки.

Мал. 44. Ключ трубний накидной

Ключ дуже міцний, зручний, коли труба знаходиться на достатній відстані від навколишніх предметів в місці захоплення і коли не потрібно знімати ключ після кожного повороту. В обмежених місцях користування цими ключами ускладнено. Трубні накидні ключі застосовують для затиску труб діаметром 10-90мм в залежності від модифікації ключа (табл. 4).

3. Таблиця. Ключі трубні важільні

Відсутність в накидному трубному ключі «слабких» деталей типу заклепок забезпечує додаток великих сил. Важіль накидного ключа можна подовжити відрізком труби або іншим шляхом. В результаті важіль може зігнутися, що не виключає травми. Тому тільки руки прикладайте безпосередньо до важеля.

Трубний ланцюговий ключ (рис. 45) являє собою рукоятку 3, до одного з кінців якої болтами 8 з гайками 7 прикріплені дві щоки 9. Крайнім болтом на рукоятці закріплена підвіска 2 ланцюга, розташованої між щоками. Залежно від напрямку обертання ланцюг починають пропускати над або під трубою. При натягу ланцюг захльостують двома великими зубами 1 щік.

4. Ключі трубні накидні (ГОСТ (9733-74)

Примітка. Позначення ключа проставляють на торці накидной скоби. Приклад умовного позначення ключа трубного накидного для труб діаметром 20-63мм і фосфатним покриттям з промаслюванням: Ключ 7813-0012 Хім. Фос. ПЗМ. ГОСТ 19733-74

Одночасно дрібні зуби щік впираються в зовнішню поверхню труби. Повертаючи ключ за вільну частину рукоятки добиваємося рівномірного захоплення труби ланцюгом. Виникає своєрідне Трещеточний пристрій. Чи не отсоединяя ключа від труби, а тільки послаблюючи натяг ланцюга і змінюючи місце «вгризання» дрібних зубів щік, обертаємо трубу рукояткою. Застосування такого ключа набагато прискорює роботу особливо в тісних приміщеннях.

Мал. 45. Ключ трубний ланцюговий: 1 - великий зуб щоки; 2 - підвіска; 3 - рукоятка; 4 - пластина внутрішня; 5 - вісь; 6 - пластина зовнішня; 7 - гайка; 8 - болт; 9 - щока

З точки зору Техніки безпеки до ланцюговим ключам пред'являють особливі вимоги, бо ланцюг - найслабший елемент ключа. ГОСТ 19826-74Е передбачені наступні вимоги.

1. Труба повинна захоплюватися ключем з максимально можливим натягом ланцюга.

2. Ключ в процесі експлуатації повинен перебувати в положенні, що виключає можливість випадання ланцюга з гнізд щік.

3. При експлуатації ключів не можна користуватися додатковими важелями.

Отже, само собою зрозуміло, що, користуючись ключем, можна розраховувати тільки на свою силу, силу своїх рук. Неподчінівшегося останньому 3-му вказівкою чекає розрив ланцюга і травма. Для усунення ковзання ланцюга і зубів щік труба в місці контакту повинна бути протерта, без слідів жиру, рідкого бруду і т. П.

Ці ключі застосовують для затиску труб діаметром 10-114мм в залежності від модифікації ключа (табл. 5).

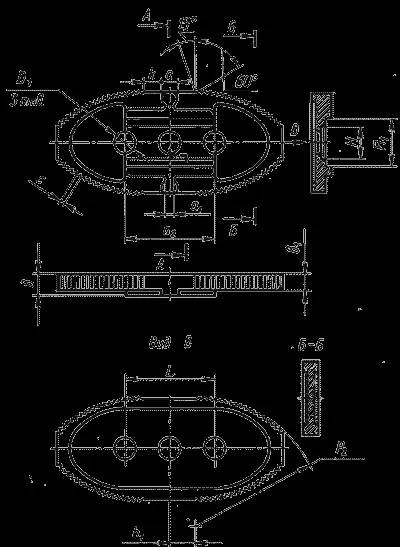

Мал. 46. ​​Щека трубного ланцюгового ключа

При зносі або смінаніі дрібних зубів щоки ключа можна перевернути, відкрутивши гайки 7. і вийнявши болти 8. Щоки (рис. 46) виготовляють зі сталі У7 або У8. Твердість зубів на відстані від вершини не менше подвоєною їх висоти дорівнює 53,5-59,0 HRC3. Отже, зуби можна відновлювати полотном ножівки або напилком. Рукоятку (рис. 47) ключа виготовляють зі сталі 45.

При відсутності в господарстві будь-яких трубних ключів і наявності велосипедної ланцюга або не дуже громіздкою ланцюга від іншого механізму реально винайти потрібний ключ. Щоки спробуйте сконструювати складовими, з огляду на подвійний ряд зубів. Для рукоятки застосуєте труби, а роздвоєну частина випиляйте і просвердлите. З'єднати трубу і роздвоєну частина можна за допомогою різьблення або зварюванням. До відома повідомляю, що щоки і рукоятки виготовляють відповідно до ГОСТ 19826-74Е (табл. 6 і 7).

5. Таблиця. Ключі трубні ланцюгові (ГОСТ 19826-74)

6. Таблиця. Щоки трубних ланцюгових ключів (ГОСТ 19826-74)

Ланцюг ключа складається з пластин і осей. Осі діаметром 5 мм для ланцюга ключа, затискають труби діаметром 10-63мм, при необхідності можна виготовляти з обрізків великих цвяхів.

7. Таблиця. Рукоятки трубних ланцюгових ключів (ГОСТ 19826-74)

Трубні самозатягивающиеся одноважелі ключі бувають двох модифікацій. До першої віднесемо ключі, у яких відкидна скоба «навічно» потрапила в «полон» важеля (рис. 48). Болт або шпилька здійснюють рухоме з'єднання скоби і важеля. Ці ключі захоплюють трубу після натискання на важіль. Завдяки вузькості і плавною формі губок на скобах і важелях ключами зручно діяти в місцях, де труби розташовані поблизу стін, обладнання та т. П.

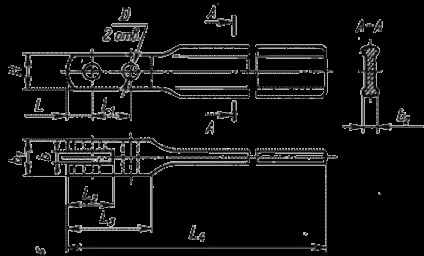

Мал. 47. Рукоятка трубного ланцюгового ключа

У ключів другий модифікації є можливість ступеневої переміщення відкидний скоби по важелю. Виймається болт з'єднує скобу і важіль на кожному ступені, яка визначається отвором на важелі. І цим ключем зручніше користуватися там, де тісно.

Мал. 48. Ключі трубні самозатягивающиеся одноважелі з фіксованою скобою: 1 - відкидна скоба; 2 - важіль; 3 - болт; 4 - гайка

Трубні самозатягивающиеся ключі невеликої товщини мають більш плавний профіль, тому вони швидко ламаються. Інший їх недолік полягає в тому, що отвір, в яке вставляють болт, поступово збільшується, і губки перестають як слід захоплювати трубу. Крім того, губки важеля вузькі, тому можуть виникати вм'ятини на тонкостінних трубах, виготовлених з м'якого матеріалу. Але зате ці ключі найпростіше виготовити власними силами.
