кладка топливника
Зуб каміна - це похила верхня частина задньої стінки його топливника (цегельний масив, що нависає над подом).
Перевал каміна - це верхня площина його зуба.
Можливо, я повторююсь, намагаючись різними формулюваннями довести до Вас, що таке зуб і перевал каміна. Це не випадково! Зуб і перевал Англійського каміна - це його важливі конструктивні елементи, від правильного виконання яких в ході будівництва, залежить правильна робота каміна (див. Принцип і особливості роботи каміна)!
Відповідно до обраної мною порядовке в 13, 14-м і 15-м рядах кладки робиться напуск цегли над паливником: в 13-му ряду кладеться 3/4 цегли, а в 14-му і 15-му - цілі цеглини. У той час як в 6 - 12-м рядах каміна (або в 1-7-м рядах топливника) товщина задньої стінки становить 1/2 цегли. За рахунок напуску цегли утворюється зуб і перевал каміна.

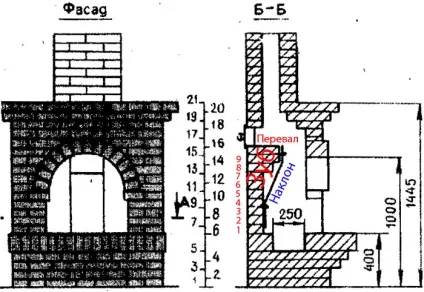

Нахил задньої стінки топливника починається з його 4-го ряду (або з 9-го ряду каміна), і утворюється за рахунок установки металевого екрана (знову ж таки, згідно порядовке).
Розрахунок кута нахилу задньої стінки топливника
Я відступив від порядовки. не став встановлювати металевий екран, а нахил задньої стінки топливника я виконав за рахунок поступового напуску цегли, починаючи з 4-го ряду топливника (або 9-го ряду каміна всього каміна).
Таким чином цеглу 4. 5. 6. 7 і 8-го рядів задньої стінки топливника (або 9 - 13 рядів каміна) будуть різатися на певний один і той же кут.
Як розрахувати кут, під яким потрібно різати цеглу складові верхню частину задньої стінки топливника?

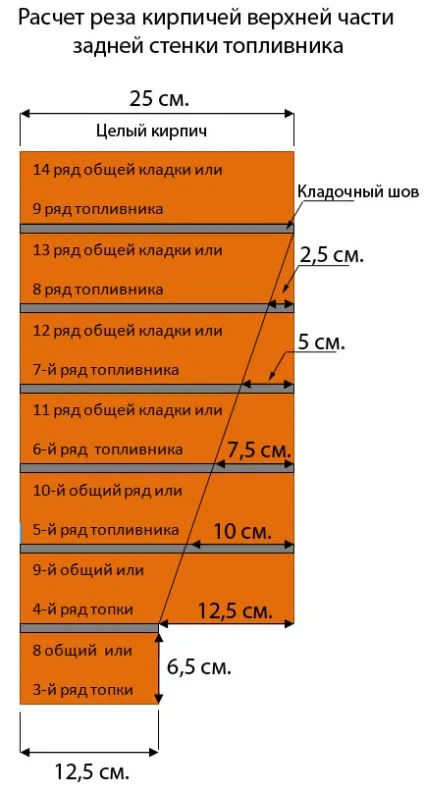

Сам кут я не розраховував, а розрахував частини, які необхідно відрізати від кожного цегли відповідно до наведеної праворуч схемою.
Кладка топливника. зуб каміна
Кладка 4-го ряду топливника. зуб каміна

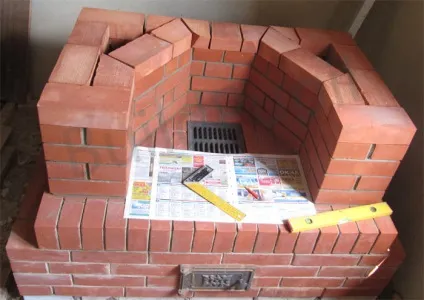

Приступаємо до кладки четвертого ряду топливника (або дев'ятого ряду каміна в цілому), з якого починається нахил його задньої стінки.
Нам належить різати цеглу для задньої стінки на певний кут.
Зліва на фото Ви бачите один з таких цеглин.
Кладка 5-го ряду топливника. зуб каміна
Продовжуємо кладку зуба каміна.

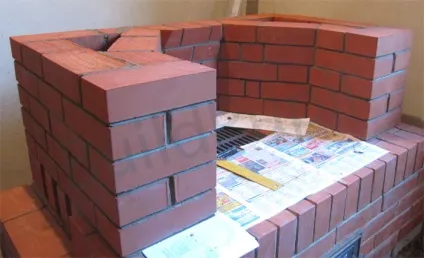

Нижче Ви бачите розкладку «насухо» і результат кладки п'ятого ряду топливника або десятого ряду каміна в цілому.
Напуск задньої стінки топливника над подом каміна ще трохи збільшився відповідно до наведеної вище схемою.
Кладка п'ятого ряду топливника завершена
Кладка 6-го ряду топливника. зуб каміна
