Кладка кутового каміна порядовка

Перше, що потрібно людині, яка вирішила своїми руками побудувати в своєму будинку камін, - порядовка. Це схематичне зображення кожного ряду цегляної кладки, проект каміна, без якого можна наробити багато помилок.

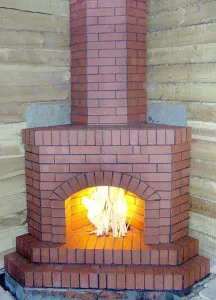

Порядовка: кутовий камін з цегли

Камін - це не просто стильний елемент інтер'єру, але і місце тяжіння всієї родини, що дарує тепло і затишок будинку. Багато людей вважають камін розкішшю. І дійсно, якщо замовляти його будівництво майстру, обійдеться така робота дуже дорого. А зробити камін самостійно - завдання не для білоручок. До того ж в цій справі потрібно добре розбиратися.

Однак сьогодні знайти будь-яку інформацію досить просто. Потрібно тільки не пошкодувати часу і досконально розібратися в сюжеті вас питанні.

Якщо ви вже прочитали статтю про те, як побудувати кутовий камін з цегли, порядовка - це той термін, який вам вже знаком. І якщо вибрати і купити цеглу, залити фундамент, приготувати розчин ви вже зможете, то правильно скласти камін, не маючи порядовки, не вийде.

Тому ми сподіваємося, що тим, хто прийняв тверде рішення самостійно скласти домашнє вогнище (див. Кладка камінів своїми руками), знадобляться деякі рекомендації і порядовка каміна кутового, запропонована в цій статті.

Основні рекомендації

Дров'яної камін будь-якої форми і розміру бажано закладати відразу в проект будинку. Його розміщення в уже існуючому будову досить проблематично, так як вимагає розтину або посилення статі, прив'язки до балок перекриття і крокв. Та й взагалі будівництво каміна - досить брудна робота.

Якщо стіни будинку дерев'яні, їх перед початком робіт по кладці каміна слід закрити теплоізоляційним матеріалом і викладати задню стінку каміна на відстані не менше 1,5 см від стіни. Якщо теплоізоляцію не робити, то повітряний зазор повинен бути більше 4-5 см. Не забудьте про це, коли будете заливати фундамент, орієнтуючись на ті розміри, які вказує порядовка кутового каміна.

Починати зводити камін можна тільки після повного затвердіння бетонної основи - фундаменту. Будується камін рядами, кожен з яких відіграє свою роль в конструкції. Така порядовая кладка кутового каміна і дала назву робочими кресленнями - порядовкам.

порядок робіт

Відразу хочеться сказати, що топкові частина каміна і димар, тобто ті елементи конструкції, які будуть стикатися з вогнем, краще викладати з вогнетривкої шамотної цегли. На порядовках він виділений жовтим кольором, який і має в дійсності.

• Покладіть на фундамент шар гідроізоляції і виведіть підставу каміна цеглою трохи вище рівня чистої підлоги. При кладці цих рядів в глиняний розчин потрібно додати трохи цементу.

Увага! У порядовке цокольні лав не зображені!

• Перший ряд, підстава каміна, укладається суцільним полотном. Від того, наскільки рівним буде підстава, залежить якість всієї подальшої роботи.
• У другому ряду робиться ніша для металевого ящика - зольника.
• Третій ряд цегли частково перекриває зольник.
• У четвертому ряду порядовки кутових камінів починається викладання пода топки шамотною цеглою і монтаж колосникових грат.
• П'ятий ряд - початок формування порталу, задньої і бічних стінок топливника. Щоб виділити портал, укладайте цегла з висуненням назовні на кілька сантиметрів.

З шостого по дев'ятий ряди триває кладка топливника. Майте на увазі, що керамічний і шамотний цегла не можна перев'язувати. В ідеалі між ними слід навіть залишати невеликий зазор, щоб вся кладка під час експлуатації каміна не порушилася через велику різницю температур зовні і всередині каміна.

Важливо! Під час кладки каміна необхідно кожен ряд перевіряти на горизонтальність за допомогою будівельного рівня, а його стінки - на вертикальність, використовуючи схил.

• Десятий ряд. Якщо ви хочете зробити арочний або склепінчастий портал топки каміна, зараз саме час почати його виводити. Для цього найкраще використовувати спеціально заготовлене кружало - тимчасову опалубку. Якщо ж портал планується прямокутний, підійміть його ще на 2-3 ряди і покладіть перемичку із сталевих куточків, на яку будете укладати верхнє обрамлення порталу.

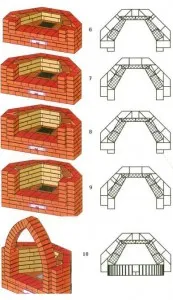

6-10 ряди кладки

Як ви, напевно, помітили, кладка з керамічної цегли та окремо - з шамотного цегли йде з перев'язкою: на всі кутові каміни порядовка чергує укладання цілих, тричетвертними, половинчастих і четвертної цегли в певній послідовності, яку обов'язково потрібно дотримуватися.

• В одинадцятому та дванадцятому рядах триває кладка топки і зовнішніх стін каміна. На фасаді цегла потрібно буде різати по місцю, щоб забезпечити щільне прилягання до арки порталу.
• У тринадцятому і чотирнадцятому рядах створюється дзеркало - похила стінка з шамотної цегли, поставленого вертикально і під нахилом.

Для довідки: похилу стінку можна викладати і інакше, висуваючи кожен наступний ряд покладених плиском цегли на 5-6 см вперед.

11-14 ряди кладки

• У п'ятнадцятому ряду кладка доводиться до висоти першого похилого ряду.
• В шістнадцятому триває зведення похилій стінки.
• Сімнадцятий і вісімнадцятий ряди «наздоганяють» висоту дзеркала.
• У дев'ятнадцятому ряду починається звуження топки по бічних сторонах. Для цього цеглини укладаються з висуванням на кілька сантиметрів. На це вказує порядовка, каміни кутові навіть найпростішої конструкції необхідно будувати за всіма правилами.

15-19 ряди кладки

Звуження димоходу з боків триває в двадцятому ряду. Одночасно з цим відбувається звуження його і у фронтальній частині.

Двадцять перший ряд виводить кладку на фінішну пряму. Висота каміна порівнюється з аркою порталу, триває бічне звуження топки і формування «зуба» каміна, що росте на похилій стінки.

Двадцять другий і двадцять третій ряди - «зуб» сформований, відбувається укладання тільки зовнішнього керамічної цегли.

Двадцять четвертий ряд - пряма кладка димоходу шамотною цеглою і винос фасадної частини для створення камінної полиці.

20-24 ряди кладки

Двадцять п'ятий ряд перев'язується з попереднім.

Починаючи з двадцять шостого ряду викладається тільки димохід. На цьому етапі встановлюється засувка і декоративна камінна полиця. Щоб засувкою було зручно користуватися, з цегли під нею потрібно зрізати чверть.

Камін кутовий, порядовка якого тут запропонована, має досить просту конструкцію, що має на увазі установку в димохід труби з нержавіючої сталі. Вона встановлюється на рівні двадцять сьомого ряду і з'єднується з цегляним димарем спеціальною мастикою.

Двадцять восьмий і наступні ряди піднімають димохід до потрібної висоти.

25-29 ряди кладки

Кілька практичних порад

1. Протягом всієї кладки регулярно перевіряйте рівнем і схилом вертикальність і горизонтальність рядів.
2. Позначте кожен викладений ряд крейдою. вказуючи порядковий номер ряду, щоб не заплутатися.
3. Якщо стельові балки розташовані так, що не дозволяють зробити распушку труби, виконайте обв'язку фольгою або листовим залізом в місці проходу труби через стелю.
4. Якщо вам потрібно підрахувати кількість цегли на каміни кутові, порядовка допоможе вам зробити це максимально точно. Для цього потрібно просто скласти кількість цегли в кожному ряду (керамічний і шамотний окремо), вважаючи все половинки і четвертинки за цілий цегла.
5. Якщо вам необхідна ніша для дров, її можна конструктивно поєднати з каміном. спочатку виклавши нішу, а потім діючи за наведеними порядовкам.
