Малорозмірні суду різного виду використовуються людством з давніх часів. Досвід показує, що виготовити каное з фанери цілком здатний майстер із середніми і навіть відносно невеликими навичками роботи з деревиною.

При будівництві човна необхідно дотримуватися технологію і використовувати тільки якісні матеріали. Для того щоб плавзасіб вийшло досить легким і міцним застосовують фанеру.

Класичні каное переважно видовбуються з цільного шматка дерева, але ця технологія складна і вимагає великих трудовитрат. Такий спосіб абсолютно непридатний, набагато простіше скроїти човен з фанерних листів.

Фото каное з вологостійкої фанери

Головною відмінною рисою каное є відсутність уключин для весел і керма напряму. Човняр переважно сидить в ній, але може, і коштують на обох ногах або опустившись на одне коліно. Техніка управління веслом передбачає його послідовний рух уздовж одного і іншого борту.

Опис конструкції і основи проектування човнів

Каное представляє одне з найбільш зручних і практичних малорозмірних суден. Співвідношення власної ваги і вантажопідйомності у нього дуже високі, так само як і ходові якості. Судно має абсолютно однакові обриси носа і корми, днище плоске, що визначають низьку осадку і можливість плавання по мілководдю.

Подовжений корпус, розширений в міделі, повідомляє човні велику місткість.

Знайти креслення каное з фанери можна в інтернеті або в спеціальній літературі. Опис і ескізи окремих деталей дозволять зробити правильний розкрій матеріалу. Пропонований проект має ряд удосконалень, які дозволяють виправити окремі недоліки і особливості човни.

Зсув максимального розширення обводів корпусу до корми дозволить компенсувати деяку його нестійкість при плаванні в поодинці.

Одна зі схем конструкції човна

Спосіб виготовлення плавзасоби - клейовий на поздовжньому силовому наборі, який називається матрицею. Окремі деталі у вигляді смуг створюють нероз'ємні з'єднання з основою і надають конструкцію необхідну жорсткість на злам і скручування.

Така технологія дозволяє створювати міцні корпусу складної форми, наприклад, борта, можуть бути опуклими з нахилом їх верхній частині в середину.

Виготовлення човни каное

Перед початком робіт необхідно підготувати робоче місце, яке найкраще обладнати в закритому приміщенні. Це дозволить виключити вплив погодних умов на процес (див.також статтю Чи можливо виготовлення човна з фанери своїми руками).

Важливо! Приміщення повинно добре вентилюватися, так як в роботі використовуються епоксидні смоли. Ці клеї мають досить різкий і неприємний запах. Робоче місце повинно бути досить просторим і добре освітленим.

Технологічний процес вироблення човни

Матеріали і інструменти

Для створення корпусу човна нам знадобляться матеріали згідно з переліком наведеним нижче:

1. фанера вологостійка, багатошарова товщиною не менше 6 мм в листах;
2. рейки з твердих порід дерева, заданого перетину й мають певну вологість;
3. дошка обрізна без чистової обробки і не має великих відхилень від лінійності;
4. Брус дерев'яний перетином 50 × 100 мм для виготовлення сталого стапеля;
5. клей епоксидний двокомпонентний повинен бути високоякісним і забезпечувати надійне з'єднання деталей.

Всі перераховані матеріали доступні, ціна - відносно невисока, і їх можна придбати в роздрібній мережі. При виборі необхідно перевіряти наявність сертифікатів відповідності або інших документів, що підтверджують їх кондиційність. Для клею обов'язково повинна бути інструкція із застосування.

Для виготовлення човна нам будуть потрібні інструменти, що застосовуються при деревообробці:

1. лобзик електричний з лезами;
2. дриль електрична з набором свердел;
3. молоток, стамеска, викрутки з плоскою і хрестоподібної робочою частиною.

Відсутню частину обладнання можна взяти напрокат в спеціалізованих пунктах, розташованих в будівельних магазинах.

Підготовка до роботи

В першу чергу необхідно виготовити стапель, який повинен бути встановлений строго горизонтально. Його розміщують на підставці з можливістю вільного доступу з усіх боків (читайте також статтю Човен-плоскодонка з фанери своїми руками: креслення, особливості складання).

Стапель для виконання робіт

Саморобний каное з фанери формується на силовому наборі з шпангоутів і стрингерів, закріплених на стапелі. Вся споруда має бути досить жорстким і міцним, що виключає переміщення частин одна відносно одної.

Силовий каркас майбутнього каное

розкрій матеріалу

З картону виготовляються лекала, які повинні точно відповідати кресленням і бути симетричними відносно поздовжньої осі.

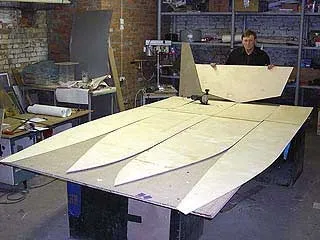

Випилювання заготовок по шаблонах

Корисна порада! Для точного виготовлення шаблонів можна скористатися послугами широкоформатного друку. За кресленнями в цифровому форматі легко виготовити точні лекала на щільному папері мул і картоні. Вирізати по лініях ножицями і обвести за місцем простим олівцем нескладно.

Деталі вирізаються за допомогою інструменту, краї ретельно зачищаються за допомогою шліфувального паперу. Це стосується всіх без винятку частин і силового набору, і обшивки.

Виклеіваніе корпусу

Технологічна операція по збірці корпусу човна відноситься до числа найбільш відповідальних.

Порядок складання наступний:

1. Стрингери вставляються в спеціальні пази шпангоутів і закріплюються за допомогою дротяних стяжок. Після закінчення монтажу ці тимчасові елементи видаляються.
2. Заздалегідь підготовлені смуги фанери приклеюються до силового набору і до шпангоутам, і до стрингерам;
3. Листи наклеюються встик, і після повного висихання першого шару встановлюється другий.

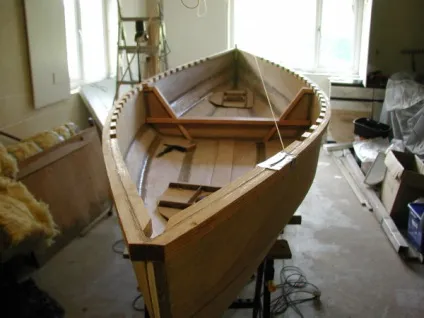

Склеювання деталей корпусу

Завершальні операції по доведенню і шліфовці корпусу виробляються тільки після повного їх висихання. Для додання каное додаткової водостійкості вона покривається спеціальним лаком в декілька шарів.

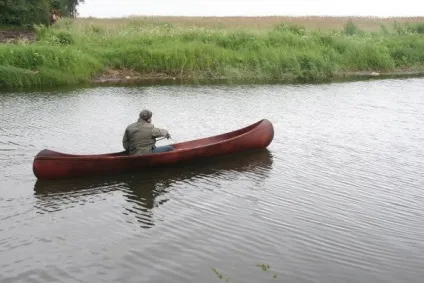

Каное Амазонка власного виготовлення на воді

висновок

Якісна байдарка з фанери своїми руками при наявності всього необхідного створюється приблизно за 5 - 7 діб. Це час з урахуванням висихання епоксидної смоли і лаків. Таке відносно недороге плавальний засіб прослужить довгий час і принесе масу приємних моментів від простої прогулянки по водоймі до риболовлі на ранковому світанку (дізнайтеся тут, як зробити шпаківню своїми руками з фанери).
