Каналізаційний люк - це

Каналізаційні люки розрізняються конструкцією, типом проходять під ними комунікацій, матеріалами для виготовлення.

Типи люків: Л, С, Т, ТМ. ГОСТ 3634-89 від 1989-01-07. Люки чавунні для оглядових колодязів. Технічні умови. [1]

За типом підземних комунікацій розрізняють люки:

Тип (позначення по EN 124) [1]:

ЛМ (А15) - Легкий малогабаритний люк
Л (А15) - Легкий люк
С (В125) - Середній люк
Т (С250) - Важкий люк
ТМ (Д400) - Важкий магістральний люк
СТ (Е600) - надважких люк
Р - Ремонтна вставка
Д (А15) - Дощоприймач малий
ДБ1, ДБ2 (В125) - Дощоприймач великий
ДМ1 - Дощоприймач магістральний
Дм2 (С250), ДС1 - Дощоприймач надважкий

випускаються

прохідний
кутовий
контрольний
Станційний (для кабельної каналізації)

Чавунні (сірий чавун СЧ20, високоміцний чавун ВЧ50)
Чавунні в поєднанні з бетоном (технологія BEGU)
бетонні
полимерпесчанні
полімерні
Полімерно-композитні

Фотографії кришок люків
У цій статті не вистачає потрібної ілюстрації (Пристрої оглядових колодязів: кабельного, санітарно-побутової каналізації).

Оглядовий колодязь складається з робочого приміщення, шахти і кришки.

Пристрій робочого приміщення залежить від типу підземних комунікацій. Розміри його вибираються виходячи з вимог по обслуговуванню відповідних комунікацій. Глибина розташування - в залежності від глибини їх залягання. Зазвичай висота робочого приміщення становить 1,8 м.

Шахта - зазвичай кругла, довжина залежить від глибини розташування робочого приміщення, діаметр - 0,7 м. Шахта частіше може бути зібрана з цегли або відлита з бетону. Має сходи для спуску робітника.

Кришка закриває каналізаційний люк, для запобігання потрапляння сторонніх об'єктів в систему, а також для запобігання нещасних випадків. Зазвичай кришка круглої форми - для того, щоб при будь-якому положенні кришка не могла провалитися в люк. Виготовляється зазвичай з чавуну, іноді частково з бетону, повинна бути великої ваги для виключення можливості самовільного відкриття при інтенсивному русі транспорту. Зазвичай кришка ребриста - для більшої міцності люка і для зчеплення автомобільних шин і підошов пішоходів з його поверхнею. Кришки бувають або плоскими, або опуклими в середині. Увігнутих кришок не буває (в них б збиралася і замерзала вода).

В колодязях кабельної каналізації кришок зазвичай дві: захисна та запірна. Запірна набагато легше, виготовляється зі сталі і має замок для запобігання проникнення сторонніх осіб і крадіжки кабелю - розташовується під захисною.

Каналізаційні люки використовуються для установки на колодязях підземних інженерних комунікацій: теплових, газових, кабельних мереж, водопроводу та каналізації.

Призначення каналізаційних люків - це захист колодязя і водостоку від пошкоджень, запобігання потрапляння сторонніх предметів, забезпечення руху пішоходів і автотранспорту, несанкціонованого доступу, також для доступу до підземних комунікацій.

Класи навантажень. Як правильно вибрати люк

Тип (позначення по ЕН-124)

Зони високих навантажень (аеродроми, доки).

Замок люків - пристрій

Чим викликано установка запірного пристрою на каналізаційні люки? Основна причина установки замикаючого пристрою на каналізаційні люки - розкрадання кришок люків для подальшого перепродажу в якості металобрухту або несанкціоноване проникнення сторонніх осіб в колодязі і, як наслідок, злодійство комунікаційного обладнання кабелів і т. Д.

Також може бути порушена технологія монтажу, що викликає нещільне прилягання кришки до корпусу і, як наслідок, її випадання, проворачивание або руйнування. Це може стати причиною виникнення дорожньо-транспортної пригоди.

На ринку представлено кілька варіантів конструкції люків із запірним механізмом. Один з них передбачає запірний пристрій на другий (проміжної) кришці люка, в той час як основна кришка залишається без змін. Наприклад: У колодязях кабельної каналізації кришок зазвичай дві: захисна та запірна. Запірна набагато легше, виготовляється зі сталі і має замок для запобігання проникнення сторонніх осіб і крадіжки кабелю - розташовується під захисною.

Пристрої запірного рішення також може виконано в декількох варіантах.
- ВАРІАНТ 1 - запірний механізм виконаний у вигляді прапорця з'єднання між кришкою люка і корпусом. Замок має секрет.
- ВАРІАНТ 2 - замок виготовлений за принципом нарізного сполучення кришки і корпусу люка. Болт має секрет.
- ВАРІАНТ 3 - принцип роботи замка - розпірний механізм - встановлений на кришці і при закриття блокує корпус і кришку.
Деякі виробники пропонують люки, які крім запірного механізму мають шарнірне кріплення кришки до корпусу.

Матеріали для виготовлення люків

Основні матеріали для виготовлення сучасних каналізаційних люків:
- сірий чавун, високоміцний чавун;
- пластик;
- композитна суміш;
- полімер-піщана суміш;
- гума;
- бетонна суміш, залізобетон.
Традиційний матеріал для виготовлення люків - чавун. Чавунні люки міцні, надійні, довговічні, стійкі до впливу агресивних середовищ. Однак кришки чавунних люків досить часто стають об'єктом розкрадання.

чавунні люки

Люк каналізаційний газовий типу «ДУ-500»
- великі навантаження до 90 тонн,
- великий термін експлуатації (довговічність),
- стійкість до перепаду температур.
- велика вага,
- висока вартість,
- схильний до розкрадань,
- можливість виникнення іскри.
Як альтернативу чавунним люків, використовуються полімерні, полімерно-композитні люки, гумові, бетонні, пластикові, композитні. Люки з пластмас набувають популярності з кожним роком, вони відрізняються своєю довговічністю, екологічністю (переробка вторинних пластмас), низькою вартістю. Люки з пластмас встановлюються в зоні зелених насаджень, на тротуарах і пішохідних доріжках (крім автодоріг і автострад).

пластикові люки

Пластиковий люк призначений для установки в мережах водопроводу, каналізації, тепло і газопостачання, місцях, не призначених для проїзду вантажного транспорту (тротуари, газони). переваги:
- невелика вага,
- великий термін експлуатації (довговічність),
- стійкість до перепаду температур,
- різна колірна гама, стійкість до втрати кольору,
- невисока ціна в порівнянні з чавунними люками,
- безпеку (виникнення іскор),
- неможливо здати на металом (розкрадання).
- неможливість використовувати на автошляхах (не великі навантаження).
Новий матеріал для люків - композит (премікс). За складом він термореактивний матеріал, основні елементи поліефірні смоли, скловолокно та порошкоподібний наповнювач, що складається з кальциту, і інші добавки. Вироби виготовляють методом гарячого пресування при 100 градусах.

Стандартна конфігурація: Діаметр кришки (без виступів) -760 мм Діаметр основи -840 мм Висота виробу в зборі - 70 мм Матеріал корпусу (обойми) і кришки - ПП (РР) - поліпропілен; ПЕ (РЕ) - поліетилен високої щільності Максимальне навантаження - 0,5 тонни Маса підстави (обойми) - 3,5 кг Маса кришки - 7,5 кг Термін служби - не менше 20 років ГОСТ 3634-89. ISO 9000, 9001

Підлягає вторинній переробці. В конструкції передбачені водовідвідні канали - відсікають потік дощових вод від попадання всередину колодязя.

композитні люки
- невелика вага,
- зручна конструкція (петля),
- великі механічні навантаження (40 тонн),
- великий термін експлуатації (довговічність),
- стійкість до перепаду температур,
- різна колірна гамма, стійкість до втрати кольору,
- хімічно стійок,
- стійкий до ультрафіолету,
- морозостійкий, важка горючість,
- невисока ціна в порівнянні з чавунними люками,
- безпеку (виникнення іскор),
- неможливо здати на металом (розкрадання).
- відносно висока ціна в порівнянні з пластиковими люками.
- може відкрити дитина
Полімерно-композитні люки

Люки виготовлені з полімерно-композитної (полімер-піщаної) суміші методом гарячого пресування і призначені для установки на оглядові колодязі в пішохідній зоні і зоні зелених насаджень. Основні переваги і недоліки полімер-піщаних люків:
переваги:
- невелика вага,
- великий термін експлуатації (довговічність),
- стійкість до перепаду температур,
- різна колірна гама, стійкість до втрати кольору,
- сама низька ціна,
- безпеку (виникнення іскор),
- неможливо здати на металом (розкрадання),
- Стійкі до агресивного середовища - не іржавіють,
- стійкий до впливу агресивних середовищ (кислоти, солі, луги, нафтопродуктів і т. п.),
- достатньо не міцний матеріал (70% піску).
- неможливість використовувати на автошляхах (невеликі навантаження).
На сьогоднішній день люки виробляються згідно з даними ГОСТам, і тих умов

особливості розміщення

Люк зливової каналізації, «ливневки»
- У старих містах, де каналізація з'явилася раніше автомобільного руху (наприклад, в Нью-Йорку. Москві), каналізаційні люки зустрічаються на автомобільних дорогах, що, в разі відсутності на них кришок, може служити причиною аварії. Тому в тих містах і районах міст, де системи постачання проектувалися одночасно з розвитком автотранспорту, на дорогах каналізаційні люки відсутні. Виняток становлять лише невеликі заґратоване люки зливової каналізації, розташованих на узбіччі). Ці люки не призначені для спускання вниз людей, тому решітки з них знімають дуже рідко і до аварій вони не призводять.
Окремо слід відзначити люки пожежних гідрантів. Місцезнаходження кількох найближчих пожежних гідрантів вказується на спеціальній табличці на стіні будинку, що дозволяє швидко знайти кришку, навіть якщо вона, наприклад, засипана снігом.

Кришка люка

Люки і безпеку в повсякденному житті

Машина, наїхав колесом
на відкритий люк

Відсутність кришки на каналізаційному люку може спричинити залізання в них цікавих дітей і підлітків (вони можуть там впасти зі сходів, задихнутися, заблукати і т. Д.). Падіння в люк загрожує переломами ніг і навіть смертельним результатом при достатній глибині люка.

Найчастіше такі випадки обіграються в кінофільмах, особливо комедійних (див. Наприклад, новелу «Мана» у фільмі Операція «И» та інші пригоди Шурика). Невдалі герої кінокомедій не тільки провалюються в люк (при цьому часто падаючи прямо на голову водопровідника), але ще й примудряються потрапити під машину, намагаючись вилізти з люка посеред проїжджої частини.

Не меншу небезпеку становлять відкриті люки на автодорозі. Наїзд автомобіля на незакритий люк тягне за собою серйозні пошкодження коліс і підвіски, а також дуже небезпечні аварії (аж до летального результату водія) - для мотоциклів або велосипедів.

Цікаві факти

Визначити тип і призначення люка можна по напису на найближчому стовпі або стіні будинку. Далі треба зателефонувати в профільну організацію і дізнатися на чиєму балансі знаходиться даний колодязь. Кришка може бути відсутнім або Не Відповідати.

Примітки

Дивитися що таке "Каналізаційний люк" в інших словниках:

люк - ім. м. употр. сравн. часто Морфологія: (немає) чого? люка, чому? люка, (бачу) що? люк, ніж? люком, про що? про люку; мн. що? люки, (немає) чого? люків, чому? люків, (бачу) що? люки, ніж? люками, про що? про люках 1. Люком називають закривається ... ... Тлумачний словник Дмитрієва

Колодязь каналізаційний - спорудження на каналізаційній мережі (Див. Каналізаційна мережа), що служить для спостереження за її роботою, прочищення, промивання і пр. К. к. Зазвичай складаються з робочої камери і горловини над нею, на якій укладений люк з кришкою. Розрізняють К. к. ... ... Велика радянська енциклопедія

КОЛОДЯЗЬ КАНАЛІЗАЦІЙНИХ - спорудження для спостереження за каналізаційною мережею, її огляду, промивання, прочищення та ін. Розрізняють К. к. Оглядові, перепадні і промивні. К. к. Складається з робочої камери і горловини, на до рій покладений люк з кришкою. К. к. Виготовляються в осн. ... ... Великий енциклопедичний політехнічний словник

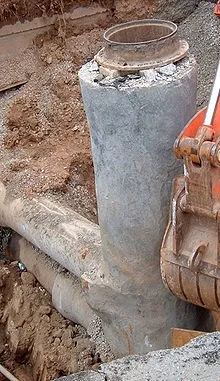

Розрідження ґрунтів - Каналізаційний люк сплив через розрідження ґрунту розрідження ґрунтів процес, внаслідок якого грунт веде себе не як тверде тіло, а як щільна рідина (флюїд). Розрідження [1] більш характерно для насичених вологою сипучих гру ... Вікіпедія
