Каналізація в ванній кімнаті своїми руками пристрій

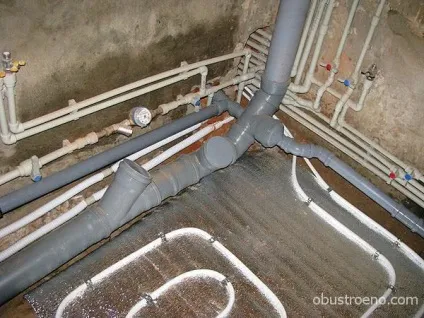

На фото - готова каналізаційна система у ванній.

Минулого вівторка звернувся до мене один чоловік з проханням допомогти йому переробити зливні труби в сантехнічних приміщеннях. Ну як з проханням. Взагалі то, як ви знаєте, я професійно займаюся ремонтом квартир і уклав не один кілометр інженерних комунікацій.

Тому монтаж каналізації у ванній кімнаті своїми руками для мене не проблема. А для тих, хто хоче все робити самостійно і відчути себе справжнім чоловіком, зробивши ремонт у будинку, я докладно викладу всі нюанси і особливості процесу.

Відразу попереджу, що інститутів я не кінчав, тому з термінами можу плутатися. Але все, що викладено нижче, засноване на особистому досвіді і практиці. Тому в достовірності можете не сумніватися ні на грам.

Заміри і складання плану роботи

Як казав один відомий чоловік, імені не пам'ятаю, навіть найгірший архітектор відрізняється від найкращою бджоли тим, що перед початком роботи він складає план. Я себе не відношу до поганих фахівцям, тому цим етапом не нехтую. Та й вам не раджу.

Схема каналізаційної системи в квартирі.

Почнемо складати схему. Я ще вам не говорив, але в квартирі, де мене попросили зробити каналізацію, проводився загальний ремонт. Тому вирішувати, як підвести каналізацію до вже існуючих сантехнічних приладів, а також як перенести каналізацію з кухні в кімнату, мені не довелося.

Але такі ідеальні умови зустрічалися у мене не завжди. Та й у вас, напевно, буде по-іншому. Тому складаючи схему, потрібно позначити на ній все що підключається обладнання. Робити це бажано в масштабі, щоб відразу розрахувати довжину і діаметр труб.

У клієнта в квартирі передбачалося підключити таке обладнання:

душову кабіну;
унітаз з біде;
посудомийну і пральну машину;
раковину на кухні та у ванній.

Схему привести не можу, так як ми всі позначали маркерами прямо на стінах (декоративного покриття на них ще не було). Ви ж зробіть все на листочку. Є у мене невелика інструкція, точно дотримуючись якої ви не зіткнетеся з проблемами в майбутньому.

При плануванні схеми каналізації рекомендую враховувати такі фактори (ціна всіх цих рад - літри поту і крові, які я з напарниками пролив під час роботи):

Пам'ятайте, що прокладати зливні труби під уже встановленої ванній складно. Якщо її демонтувати ви не збираєтеся, передбачте прокладку зливу з декількох деталей. Але при цьому не забудьте подбати про герметичність стиків, інакше на сусідів проллється зверху Ніагарський водоспад, якому вони не будуть раді.

Установка каналізаційних труб під ванною - завдання не з простих.

Ванну потрібно підключати через сифон - спеціальний відвід, що повертає на 90 градусів. Якщо ванна і раковина розташована поруч, я б радив полегшити собі роботу, скориставшись трійником.
Якщо загальна протяжність каналізаційних труб велика, не забудьте встановити ревізії для чищення труб, як це зробив я. Інакше вас потім будуть згадувати незлим тихим словом, якщо каналізація засмітиться, а прочистити її не вийде.

Важливо правильно розрахувати діаметр труб. Деякі споживачі (посудомийна машина, унітаз) зливають одноразово великий об'єм води.

Тому їх потрібно підключати до труб більшого діаметра. Наприклад, 100 мм. Для всього іншого підійдуть деталі вполовину менше.

Плануючи схему каналізації, пам'ятайте, що в міру просування до головного вертикальному сливу труби повинні збільшуватися в діаметрі, а не зменшуватися.
Інакше в місці стику з часом обов'язково з'явиться пробка з накопичився сміття.

Що стосується довжини, то тут точно розрахувати не вийде. У магазині каналізаційні труби продаються відрізками різної довжини. Бажано все підібрати і розрахувати так, щоб менше було відходів. Так вийде і економніше, і надійніше (я в сенсі можливості появи Ніагарських водоспадів).

Процес установки каналізації

Вибір і покупка матеріалів

Жоден монтаж каналізаційних труб у ванній кімнаті не обходився у мене без труб. (Добре пожартував, так?). Думаю, і вам вони знадобляться. Тому розповім, як правильно їх вибирати, щоб в майбутньому не довелося всю роботу переробляти заново.

Відразу скажу, що застарілі металеві та чавунні труби вам не підійдуть. Тим більше що клієнт сказав, що всі матеріали привезе на своїй машині. А у нього хоч і джип, але чавунні труби навряд чи потягне. Та й технічні характеристики у них залишають бажати кращого.

Тому я запропонував використовувати пластикові. Пам'ятайте, що в каналізацію іноді потрапляє дуже гаряча вода (наприклад, коли проціджуєте макарони або зливається пралка).

Тому пластик повинен зберігати цілісність при температурі до + 95 градусів Цельсія. Інакше на сусідів обрушиться не просто Ніагарський водоспад, а гаряче джерело. Причому далеко не цілющий.

Каналізаційні труби для ванної кімнати.

Зараз в магазині є кілька різновидів труб для облаштування зливної системи у ванній:

З ПВХ. Вони мають тонкі стіни і погано переносять вплив високої температури. Їх можна використовувати для каналізації, але я б радив звернути увагу на другий варіант.
З поліпропілену. Дуже добре підходять для транспортування окропу, але сильно збільшуються в розмірах при нагріванні. Ми купили для клієнта саме такі труби. А про те, як уникнути їх викривлення від високої температури, я повідаю вам, коли буду розповідати про монтаж.
Поліетиленові. Вони часто застосовуються для монтажу магістральних каналізаційних систем. Ви, напевно, бачили, як їх привозять робочі, коли ремонтують прорив у дворі (чорні труби з кольоровими смугами на боці).

При виборі зверніть увагу, що є дуже тонкі пластикові труби, які використовуються для прокладки вентиляційних каналів. Ні в якому разі не купуйте їх для каналізації.

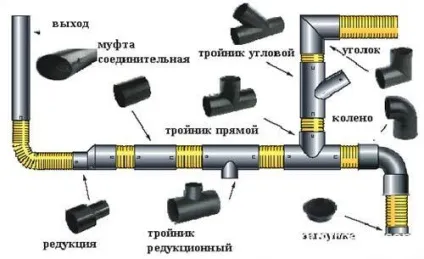

Фасонні деталі, які можуть знадобиться при конструюванні каналізації.

Труби - це ще не все, що знадобилося нам для роботи. Тому я чистою совістю завантажив в новенький джип свого клієнта купу іншого добра, без якого про якісну каналізації не може бути й мови:

пластикові фасонні деталі - трійники, ревізії, відводи, коліна і багато іншого (точний перелік вам не знадобиться, так як тут все залежить від конфігурації, протяжності і складності каналізації);
компенсатор;
хомути для закріплення труб до стін (беріть із спеціальними амортизаційними прокладками, щоб потім шум зливаємо води в трубах не будив вас вночі);
ревізія для стояка (потрібна буде, якщо засмітиться вертикальний стояк, що з'єднує всі квартири і виводить нечистоти в центральну каналізацію);
силіконовий герметик (їм змащують кільця ущільнювачів в розтрубах труб, щоб забезпечити повну герметичність стиків);
цемент (а раптом знадобиться, хіба мало).

Як я вже говорив, мені довелося ставити зливну систему в новій квартирі. Однак, якщо ви беретеся за пристрій каналізації у ванній кімнаті в старому будинку, не обійтися від демонтажу старих труб.

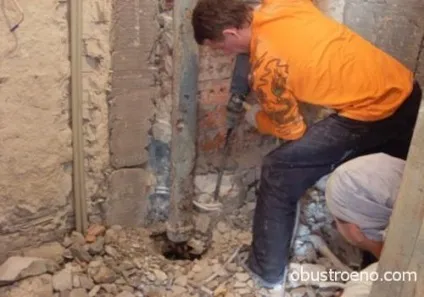

При демонтажі стояка потрібно діяти дуже акуратно.

У цій операції немає нічого складного, якщо все труби прокладені відкрито і не вмуровані в стіну. Інакше доведеться неабияк попрацювати перфоратором, зубилом і молотком. Повірте, я отколупал не один метр старих чавунних труб, тому знаю, що роблю.

Щоб не потрапити в халепу, хочу дати вам одну пораду. Щоб від'єднати труби від центрального стояка (або повністю його демонтуючи) потрібно діяти так, щоб не пошкодити інженерну систему у сусідів. Тому не треба з усією молодечого заповзятістю молотити по чавунної труби. Цей матеріал крихкий і може просто розколотися.

Щоб цього не сталося, потрібно акуратно отверточкой розвалити стик (там зазвичай намотана клоччя, перемішана з фарбою), після чого теж акуратно обертовим рухом від'єднати труби, які збираєтеся міняти.

підготовчі операції

Ми вже практично підійшли до опису процесу монтажу. Однак перед складанням потрібно приділити ще кілька хвилин (або годин) підготовці.

Я б радив за допомогою маркера намалювати на стінах або підлозі місця, де потрібно укладати труби. Потім взяти придбані деталі та розкласти їх в тих місцях, де вони будуть ставитися. Я відразу виконую порізку, однак щоб потім не помилитися, вам краще різати труби перед стикуванням їх один з одним.

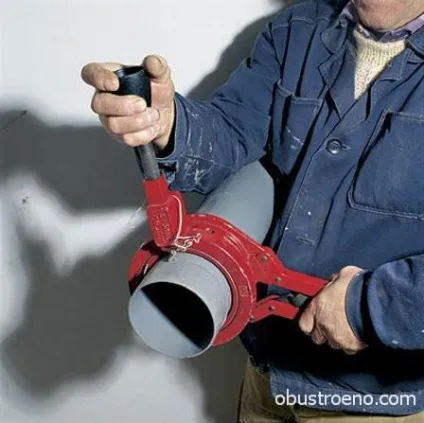

Відрізання труби спеціальним інструментом.

Для розрізання можна використовувати звичайну ножівку з дрібними зубчиками, але краще купити або взяти в оренду спеціальний труборіз. Різниця між ними в тому, що після використання труборіза на торці не залишається задирок і одночасно з розрізанням формується фаска. Це економить час і робить збірку більш акуратною.

Розрізаючи труби, звертайте увагу на те, щоб торець знаходиться рівно під кутом в 90 градусів по відношенню до осі труби.

Також заздалегідь розкладіть в необхідних місцях кронштейни для закріплення каналізаційних труб. Вони повинні тримати кожну фасонну деталь системи. Якщо труби довгі, відстань між сусідніми кріпильними елементами не повинно бути більше 40 см.

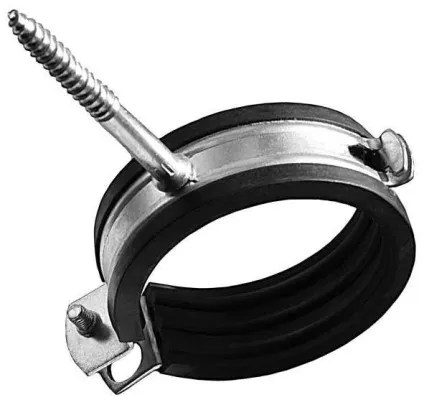

Кріплення з амортизаційної прокладкою для каналізаційної труби.

Розкреслюючи схему на стінах, не забудьте, що труби повинні розташовуватися під ухилом приблизно 2 см на кожен метр. Якщо буде менше, можливі затори і рідина не потече до зливу. Якщо більше - труби будуть заростати сміттям, так як проходить занадто швидко потік не встигне все змити.

установка труб

Якщо все, про що я розповів вище, ви зробили правильно, сама збірка не займе багато часу. Все робиться просто, як у дитячому конструкторі.

З'єднуються труби без всякого клею і зварювання, за допомогою системи розтрубів. Схема роботи така:

Необхідно відміряти потрібний шматок труби і відрізати її за допомогою труборіза або ножівки.
Якщо використовувалася ножівка, необхідно зачистити торець наждачним папером, після чого зняти фаску напилком. Якщо це не робити, то при вставці гладкої частини в розтруб деталь зімне гумовий кільцевої ущільнювач і сусіди, знову ж таки, будуть не дуже щасливі, отримавши на голови душ з каналізації.

Труба зі знятою фаскою.

Потім всі труби збираються в одну систему (просто вручну, без змащення). Робота починається від центрального стояка і закінчується споживачами (або тими точками, де будуть ставитися сантехнічні прилади). На цьому етапі ви ще раз перевіряєте всі розрахунки, виправляєте виявлені недоліки і розмічають місця, де будуть набриднений отвори для кронштейнів.
Після цього свердлити отвори, в які вставляються дюбелі і вкручуються шурупи, що утримують нижні частини кронштейнів.

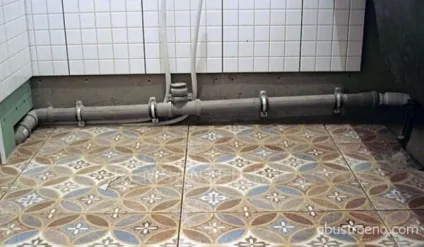

Каналізаційна труба, закріплена кронштейнами з ухилом.

Потім відбувається остаточна зборка системи.
Розтрубні з'єднання робляться так:

торці деталей ретельно очищаються від пилу і бруду (при цьому потрібно простежити, щоб вони були повністю сухими);
потім труба вставляється в розтруб до упору і на гладкій частині маркером робиться ризику;
після цього труба витягується, а ущільнювальна гумка ретельно промащується герметиком (це робить гуму більш еластичною, а саме з'єднання - довговічним і повністю герметичним);
потім труба знову вставляється в розтруб до упору, після чого виймається звідти на один сантиметр (саме для цього і потрібна ризику на трубі).

Збираючи труби, потрібно залишити зазор для компенсації теплового розширення.

Остання дія виконується для того, щоб компенсувати теплове розширення труб при нагріванні.
Якщо цього не зробити, каналізаційна система може покоробитися, втратити герметичність і викинути зі своїх надр десятки літрів не тільки гарячої, а й брудної води.

Передостанній етап - закріплення труб на кронштейнах. Як я і говорив, я купую завжди кріплення зі спеціальними амортизаційними прокладками, які приглушують коливання при проходженні по трубах рідини. Занадто жорстко закручувати кріплення не потрібно. Труба повинна вільно ходити уздовж своєї осі, інакше не уникнути жолоблення при тепловому розширенні.
Останнє - підключення споживачів. Однак робиться це після закінчення декоративного оздоблення і на цей етап мене не запрошували. Якщо ви все робите самостійно, проблеми виникнути не повинно. Головне, стежте за герметичністю всіх стиків.

тестування системи

Мало не забув про один важливий момент. Після закінчення складання зливної системи необхідно обов'язково перевірити її на герметичність і працездатність. Для цього потрібно відкрити всі крани і включити всі побутові прилади, які зливають воду в каналізацію. Тобто влаштувати так звану «пікове навантаження».

Я, наприклад, роблю так. Набираю в відро чистої води і виливаю його в раковину або ванну. Якщо ви все зробили правильно, стики не повинні підтікати.

Однак їх все одно потрібно досліджувати, використовуючи ліхтарик і туалетний папір (на ній відразу видно крапельки води). Якщо виявлений зародок Ніагарського водоспаду (протікання), цей вузол потрібно зібрати заново.

Останній етап роботи - перевірка всіх з'єднань на герметичність.

Якщо в якомусь місці не дивлячись на всі ваші старання з'являється невелика протечка, можна використовувати спеціальний клей.
Його наносять також, як звичайний герметик, не виймаючи кільця ущільнювача.
Після висихання тест на протікання знову повторюється, капати з такого проклеєних стику не повинно.

Підводячи підсумок сказаному, можу дати вам один дуже слушну пораду. Міняти каналізацію потрібно якомога швидше.
