Каналізація в дерев’яному будинку своїми руками як зробити, як провести, фото і відео приклади

Самостійна споруда каналізації в приватному будинку є досить вигідним рішенням: якість системи буде достатнім, а економія коштів - значною. Перед тим, як зробити каналізацію в дерев'яному будинку, необхідно створити якісний проект, згідно з яким і будуть виконуватися роботи.

Як правило, каналізація продумується ще на етапі забудови ділянки, оскільки її набагато зручніше облаштовувати паралельно зі зведенням будівлі, але якщо такої можливості немає, то система без особливих проблем створюється і в готовому будинку.

Конструкція каналізаційної системи в дерев'яному будинку

Конструктивно каналізація в дерев'яному будинку являє собою комплекс систем, що забезпечують збір, транспортування і зберігання стоків.

У схему каналізаційної системи приватного будинку входять наступні частини:

Внутрішня каналізація своїми руками

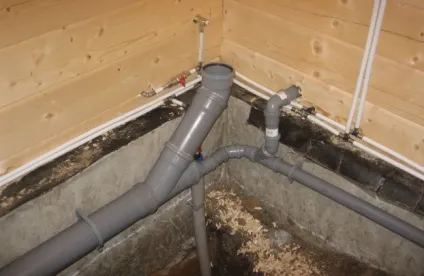

В першу чергу при облаштуванні каналізації виконується прокладка внутрішньої частини системи.

До її елементів відносяться:

• стояки каналізації;
• відводять труби;
• сантехнічні прилади (унітази, раковини, зливні бачки і т.д.);
• фанова труба (відведення каналізації, що забезпечує її вентиляцію).

Принципова схема внутрішньої розводки зображена на фото.

При облаштуванні внутрішньої каналізації необхідно користуватися такими принципами:

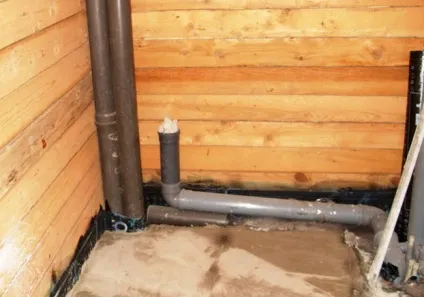

1. Перед тим, як зробити каналізацію в дерев'яному будинку, потрібно виконати розводку труб, які забезпечують відведення стоків від сантехніки. Під унітазом зазвичай встановлюється 100-мм труба, що обумовлюється наявністю великих фракцій відходів. Для іншої сантехніки цілком достатньо труб діаметром 50 мм.
2. Кожен поворот каналізаційного трубопроводу повинен бути обладнані ревізією, щоб в разі необхідності систему можна було прочистити.
3. Все зливні труби повинні в підсумку підключатися до одного стояка.
4. Вибираючи труби для каналізації, варто зупинитися на пластикових виробах. Труби і фасонні елементи з пластику досить дешеві, мають відмінні експлуатаційні показники, тому їх популярність зростає з кожним днем.
5. Монтаж каналізації в дерев'яному будинку повинен виконуватися акуратно. Розведення зазвичай встановлюється в перекриттях. При монтажі потрібно стежити за тим, щоб несучі балки залишалися неушкодженими. Крім того, при проектуванні каналізації дерев'яного будинку необхідно враховувати усадку матеріалів.
6. Труби найкраще кріпити на рухомому з'єднанні, інакше усадка будівлі призведе до деформації каналізаційної системи. Після облаштування конструкції стики труб герметизуються, і всі елементи закріплюються.

зовнішня каналізація

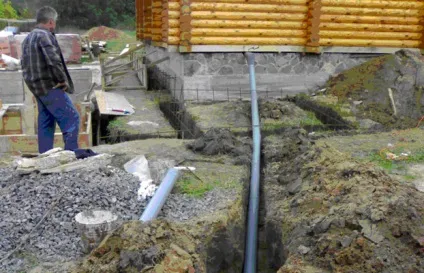

При прокладанні зовнішньої системи необхідно створити якісну магістраль, що сполучає житловий будинок і пристрій для зберігання стоків.

Збирається зовнішня каналізація в дерев'яному будинку своїми руками за таким алгоритмом:

1. Насамперед готується траншея, в якій буде закладатися трубопровід. Глибина траншеї залежить від глибини промерзання грунту в регіоні.
2. При розташуванні труб на глибині менше 0,7 м їх доведеться утеплювати, щоб запобігти їх замерзання при мінусовій температурі.
3. Система повинна бути встановлена ​​під ухилом, що забезпечує нормальний рух стоків самопливом.
4. Дно траншеї бетонується або зміцнюється, підвищуючи жорсткість всієї магістралі.
5. Довжина магістрального трубопроводу визначається індивідуальним проектом, при розрахунку якого необхідно спиратися на будівельні правила і норми. Занадто близька установка системи до будинку буде неприємно впливати на комфорт і якість грунту, а якщо встановити систему далеко, то з економічної точки зору вийде дуже неефективно.
6. У кінцевій точці трубопровід зовнішньої каналізації з'єднується з резервуаром для зберігання і / або переробки стічних вод.

Як зробити утеплення труб каналізації

Каналізаційні труби необхідно утеплювати практично у всіх випадках. Таке вкладення окупиться в будь-якому випадку, причому ще на етапі закладки трубопроводу: глибина траншеї в даному випадку може бути зменшена.

Існує три принципових схеми утеплення труб:

1. Природна.
2. З використанням теплоізоляційних матеріалів.
3. Із застосуванням електричного обігріву.

Природний метод обігріву є найпростішим. Для його реалізації досить закопати труби на великій глибині, щоб шар грунту, що знаходиться над трубопроводом, захищав його від впливу низьких температур. Такий метод добре підходить для теплих регіонів, а ось в більш холодних умовах доведеться скористатися іншими.

Найпоширенішим і ефективним способом утеплення труб є використання теплоізоляції.

Теплоізоляцію, в свою чергу, можна використовувати двома способами:

1. Рулонним. Даний метод має на увазі обмотку матеріалом каналізаційної труби.
2. Формовим. Для утеплення використовуються спеціальні форми відповідного діаметру.

У занадто суворих умовах, коли навіть теплоізоляційні матеріали не справляються із завданням, вирішити проблему обігріву можна за допомогою електричного обігріву. Для цього використовується спеціальний кабель, який прокладається уздовж всієї магістралі. Деякі моделі каналізаційних труб виготовляються з кабелем, що дозволяє не встановлювати його самостійно.

Ємності для зберігання стоків

Пройшовши через каналізаційну магістраль, стоки потрапляють в накопичувальну ємність. В якості такого пристрою можуть використовуватися різні конструкції, наприклад, септики або станції біологічної очистки (прочитайте також: "Каналізаційна насосна станція КНС - принцип роботи та види установки"). У септиках очищення здійснюється за рахунок бродіння. В результаті відносно чиста вода скидається в дренажний колодязь, а накопичені тверді відходи викачуються асенізаторами.

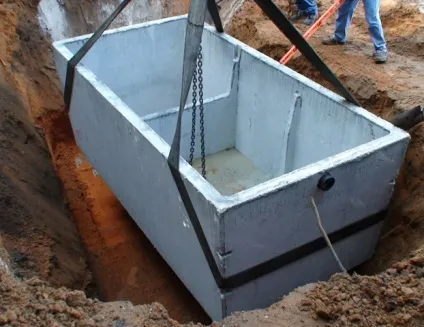

Для установки септика в більшості випадків потрібна спеціальна техніка, особливо якщо справа стосується бетонних конструкцій.

Облаштування септика виглядає наступним чином:

1. Спочатку готується котлован, розміри якого повинні трохи перевищувати габарити септика.
2. Стіни і дно бетонуються, або ж замість них використовуються готові залізобетонні кільця.
3. Всі щілини і стики в стінках герметизуються відповідним матеріалом.
4. Вільний простір між стінами септика і грунтом засипаються грунтом.
5. Далі встановлюються підводять до септика труби.
6. Септик підключається до магістралі, розташованої під нахилом. Крім того, труба, ведуча від септика в колодязь, також повинна розташовуватися з ухилом.

ремонт каналізації

Побудована каналізація в дерев'яному будинку своїми руками постійно піддається навантаженню, тому в ній періодично виникають різні несправності або засмічення. Наприклад, нерідко зустрічається несправність зливного бачка. Така проблема вирішується досить легко, і для цього достатньо знання базових принципів роботи пристрою, про що можна дізнатися у відповідній статті.

Існують бачки з підведенням води знизу або збоку. Від цього показника нерідко залежить ймовірність виникнення тієї чи іншої поломки.

До числа найпоширеніших несправностей можна віднести наступні:

1. Постійне протягом води в унітаз. Як правило, для вирішення цієї проблеми досить виправити перекіс поплавок. Якщо цього не допомогло, то текти може відбуватися через несправність поплавка або зливного клапана, тому ці деталі необхідно замінити.
2. Високий рівень шуму при зливі. У бачках з нижньою підводкою практично не відбувається, а ось при бічній підводці виникає часто. Для усунення проблеми необхідно використовувати глушник, надівши його на штуцер, або повністю замінити поплавковою механізм.
3. Несправність спускового механізму. Щоб позбутися від такої неполадки, потрібно поміняти ланцюжок, за рахунок якої забезпечується з'єднання зливного механізму і кнопки.

З ремонтом сантехніки все йде складніше, оскільки пристрої бувають різні, і кожне з них має свої конструктивні відмінності. Зазвичай проблема можна усунути, виконавши відповідні дії по прикладеної до сантехніки інструкції. Якщо це не допомогло, то завжди можна звернутися до майстра.

Зовнішня каналізація в дерев'яному будинку своїми руками також рідко викликає проблеми. Єдине, що варто робити раз на кілька років - міняти фільтруючий грунт біля очисної споруди. Крім того, потрібно стежити за станом накопичувача: проблеми нерідко виявляються на самих ранніх етапах.

Як видно з написаного вище, каналізацію можна облаштувати різними способами. Для кожного з них будуть потрібні спеціальні пристосування і розуміння деяких зовнішніх факторів. У статті було описано, як провести каналізацію в дерев'яному будинку, щоб забезпечити його достатньою комфортом.
