Каменерізний верстат своїми руками 1

У будівництві і ландшафтному дизайні часто використовують як натуральний, так і штучний камінь. Цей матеріал довговічний, естетичний, має якийсь свій шарм і колорит. З нього роблять меблі, сходи, внутрішнє оздоблення, облицювання фасадів, фонтани, альтанки, клумби та багато іншого.

Але при своїй міцності і універсальності цей матеріал має один недолік: для його різання і обробки потрібна велика кількість сил і часу. До того ж працювати з каменем своїми руками без спеціального обладнання практично неможливо.

1 Каменерізний верстат пристрій і принцип роботи

Для різання і шліфування як штучного так і натурального каменю необхідний каменерізний верстат. За зовнішнім виглядом і основним принципом роботи він практично не відрізняється від звичайної циркулярки по дереву.

Однак для роботи з каменем потрібен більш потужний, але низькообертовий двигун, а також діамантове колесо високої міцності. За одну хвилину верстат робить проріз довжиною 5 мм, саме тому для роботи з каменем потрібно багато часу, терпіння і сил.

Також, на відміну від циркулярної пилки по дереву, каменерізний верстат вимагає обов'язкової установки електронасоса для подачі води на ріжучу поверхню. Вода не дозволяє підніматися пилу і не допускає перегріву алмазного колеса, збільшуючи термін і якість його служби.

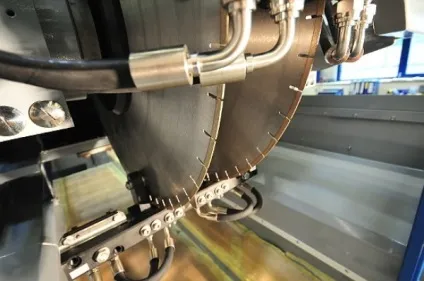

Основним і важливим елементом камнерезного верстата є ріжучі алмазні диски

Агрегати каменерізні Диам, Fubag, Nuova battipav go 80 та інших марок і моделей мають досить великі габарити і вага в середньому від 80 до 150 кг. Є верстати з вагою трохи менше 80 кг. Якщо говорити про промисловому устаткуванні, то його вага значно перевищить 150 кг.

1.1 Різновиди каменерізів

Каменерізний верстат - пристрій не дешеве. Тому навряд чи хтось стане купувати його для побутових цілей. У побуті для порізки та шліфування каменю зазвичай використовують звичайну болгарку, на яку встановлюється алмазний відрізний або полірувальний диск.

Самі ж верстати бувають професійними (використовуються на заводах) і напівпрофесійними (їх, як правило, використовують будівельні компанії).

Професійні агрегати розглядати окремо ми не станемо, але відзначимо, що загальний принцип роботи професійних і напівпрофесійних агрегатів особливо не відрізняється.

Каменерізні верстати таких відомих фірм, як Диам, Fubag, Nuova battipav та інших, можна класифікувати по 3 основними ознаками.

Верхній і нижній привід. Верстати з нижнім приводом частіше використовують на підприємствах, так як вони більш потужні і можуть різати камінь великого розміру. У будівництві найчастіше застосовують агрегати з верхнім приводом, так як будівельники мають справу з уже обробленим каменем певних розмірів. Такі пристрої більш прості у використанні.
Тип ріжучого інструменту. Багато хто думає, що для порізки каменю використовують тільки діамантове колесо. Однак це не так, або, вірніше не зовсім так. Без участі алмазу, як мінералу високої міцності, ця робота, звичайно, не обходиться. Але крім дискових каменерізів, бувають також стрічкові і дротові, які ріжуть за допомогою алмазних напилювань і присадок. Останні застосовують, в основному, для обробки каменю в промислових масштабах.
Спосіб підведення різального колеса. Цей параметр стосується виключно верстатів з верхнім приводом. Диск може підводитися до каменя збоку (горизонтальна подача) або опускатися на нього зверху (вертикальна подача). Часто виробники Диам, Fubag, Nuova battipav go 80 роблять обладнання з комбінованою подачею колеса. До таких моделей відноситься каменерізний верстат nuova battipav prime

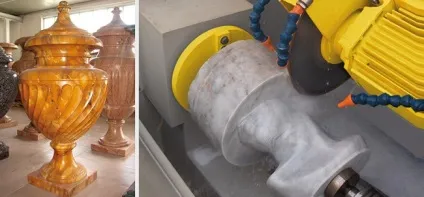

Створення складних фігурних виробів з каменю за допомогою верстата

2 Пристрій і принцип роботи

Каменерізний верстат в стандартній комплектації обов'язково складається з:

станини;
двигуна, що працює від мережі 220 або 380 В;
привід;
рез (алмазное колесо або пила);
додаткові пристрої (насос подачі води, пиловідсмоктувач).

Станина повинна мати максимальну міцність і стійкість, так як до неї кріпляться інші частини верстата. Тому виготовляється вона з чавуну або високоміцної сталі і повинна бути встановлена своїми руками на жорсткий бетонний рівну підлогу.

Двигун призначений для обертання ріжучого круга. Вони можуть працювати від двофазної або трифазної мережі. Харчування від трифазної мережі забезпечує більшу потужність і дозволяють працювати з диском більшого діаметру.

Встановлюватися двигун може двома способами:

на агрегаті з нижнім приводом двигун встановлюється внизу станини на її нерухому частину;
на пристроях з верхнім ріжучим приводом двигун встановлюють на спеціальний рейок вгорі конструкції і є рухомим елементом.

Трансмісія потрібна для приведення в дію різального колеса двигуном. Залежно від потужності двигуна, кількості передач і функціональності агрегату, привід може бути прямим, ремінним, ланцюговим або шестереночние.

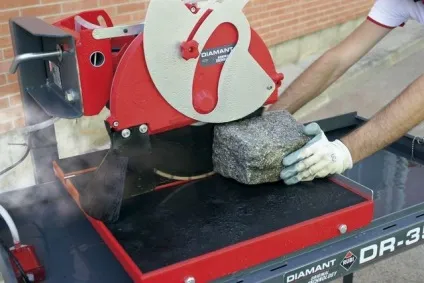

Каменерізний верстат серія DIAMANT

Подача води на верстатах з мокрою різкою здійснюється електронасосом в циклічному режимі. Однак в разі циркуляції води по колу погіршується якість різу через попадання в рідину абразивних частинок. Тому багато користувачів заміняють систему водопостачання на нециклічні.

Верстати можуть працювати не тільки з мокрою, а й із сухою різкою. Наприклад, агрегат Husqvarna Ts300 є двостандартну. Він призначений як для мокрої, так і для сухої роботи.

Крім цього, багато верстати Диам, Fubag, Nuova battipav go 80 та інші оснащуються вентиляційним охолодженням двигуна.

Нові моделі верстатів, наприклад каменерізний верстат Diam, Fubag, Nuova battipav go 80, оснащені електронною системою безпеки і захистом від перегріву.

Агрегати Диам, Fubag, Nuova battipav go 80 і інші можуть виконувати різання під кутом 90 і 45 градусів.
до меню ↑

2.2 Поширені моделі

Найбільш поширеними фірмами - виробниками стенорезная верстатів є німецький Fubag, південнокорейський Диам, італійський Nuova battipav. Ці фірми зарекомендували себе як виробники найбільш надійних і довговічних верстатів і комплектуючих.

Ці агрегати призначені для різання природного і штучного каменю, плитки, азбесто- цементних труб і інших будівельних матеріалів. Замовити плиткорізи і ще 1000 потрібних дрібниць можна на сайті diammarket.ru

Принцип роботи стенорезная верстатів нічим не відрізняється від пилорами по дереву. У верстатах з нижнім приводом - камінь рухається в напрямку нерухомого колеса; в агрегатах Fubag з верхнім приводом - рез опускається або підводиться до нерухомого каменю.

2.3 Виготовлення камнерезного верстата своїми руками

Скажемо відразу, що для порізки невеликих обсягів будматеріалу своїми руками, наприклад плитки, цілком підійде звичайна болгарка. Якщо ж обсяги роботи побільше, так, до того ж, доведеться мати справу з природним каменем, болгарка довго не протягне.

Тому доведеться робити повноцінний каменерізний верстат тільки своїми руками.

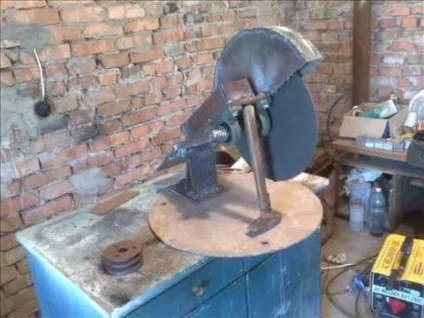

Саморобний каменерізний верстат

Ми будемо робити верстат з верхнім приводом. За таким принципом працюють більшість сучасних каменерізних верстатів fubag та інших відомих фірм.

Для початку визначимося з двигуном. Нам знадобиться двигун, що розвиває швидкість 1500 оборотів в хвилину і потужністю від 180 до 250 Ватт. Під ці параметри цілком підійде двигун зі старої пральної машини.
При виборі двигуна дуже важливий шків. Буде краще, якщо він двоступеневий. В такому випадку ми будемо мати дві передачі: 1: 0,35 для роботи з насипним абразивом і 1: 1 для роботи з відрізним кругом.
З'єднувати шків двигуна з валом, на який встановлюється ріжуче колесо ми будемо своїми руками за допомогою клиновидного ременя. Відмінно з цим завданням впорається ремінь від «Запорожця» або іншого автомобіля.
Особливу увагу слід звернути на станину. Вона повинна бути встановлена строго за рівнем і не мати ні найменшого шата або прогину. Від неї залежатиме якість виконуваних робіт і термін служби абразивних кіл. Краще, якщо це буде зварена суцільнометалева конструкція. Для її виготовлення візьмемо швелер товщиною 80 мм.
Крім цього, нам знадобиться бак для охолодження та збору абразивних відходів. Його функцію може виконувати невелика ванночка або металевий бачок. Головне, щоб його діаметр був більше, ніж діаметр пилки мінімум на 80 мм. Якщо нічого такого немає, його можна зварити своїми руками з листового металу.
До столу по краях приварюють куточки, які будуть виконувати роль паза для пересування каретки з ріжучим диском і двигуном.
Особливу увагу зверніть на складання верстата своїми руками. Всі болти і гайки повинні затягуватися дуже міцно, а потім контрагаіться.

Порізка каменю на саморобному камнерезном верстаті

2.4 Правила безпеки

Перш, ніж приступати до роботи, перевірте своїми руками рівень і стійкість верстата.
Не нехтуйте спеціальним одягом. Крім робочого (краще брезентового) костюма, обов'язково надягайте окуляри і респіратор.
Не вмикайте і не намагайтеся працювати на верстаті з найменшими несправностями.
Не намагайтеся заощадити на абразивному матеріалі.
