Калібрувальний графік - мед ін

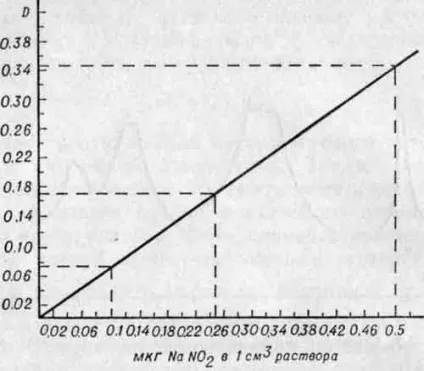

Калібрувальний графік будують за 5 - 6 серій шкал; кількість концентрацій в кожній шкалі має бути не менше 5. Різко відрізняються значення оптичної щільності не враховують. З інших розраховують середнє арифметичне значення для кожної концентрації і будують графік залежності оптичної щільності від концентрації речовини.

Приблизний розмір графіка 20 - 25х30 см, пряма повинна проходити через початок координат під кутом приблизно 45 °. В ідеальному випадку всі крапки розташовуються на прямій, зазвичай частина точок розташовується на прямій, частина вище і нижче її, точки як би чергуються.

На графіку повинні бути вказані умови фотометрірованія: номер світлофільтру або довжина хвилі (нм), розмір кювети (мм), час фотометрірованія.

Крім того, повинна бути вказана дата побудови калібрувального графіка. Калібрувальний графік необхідно періодично перевіряти по 2 - 3 концентрацій.

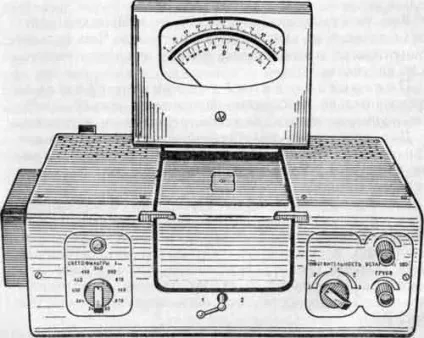

Найбільш поширеними приладами є фотоелектроколориметр ФЕК-56М, колориметр фотоелектричний однопроменевий КФВ, колориметр фотоелектричний концентраційний КФК-2, КФК-2МП з мікропроцесорної системою «Електроніка» і спектрофотометр СФ-46.

Технічні дані фотометричних приладів

Надійність результатів вимірювань при роботі на Фотоелектроколориметр і спектрофотометрах забезпечується правильною установкою і експлуатацією приладів. Тому приступати до вимірів можна тільки після ретельного ознайомлення з описом пристрою приладу і правил його експлуатації.

«Керівництво до практичних занять з методів
санітарно-гігієнічних досліджень », Л.Г.Подунова
