Юстирування нівеліра з компенсатором своїми руками

У разі виявлення перевіркою будь-яких відхилень у налаштуваннях або істотних похибок у вимірах нівеліра слід провести його юстування, тобто точне приведення до заявлених виробникам технологічним і експлуатаційним характеристикам. Результатом успішної процедури юстирування буде повністю працездатний прилад, який гарантує необхідну точність вимірювань.

Одним з основних пунктів повірки нівеліра є визначення положення рівневих бульбашок і сітки ниток. Невідповідність цих налаштувань вимагає обов'язкового проведення юстування.

Оскільки регулювання приладу може бути порушена в будь-який момент експлуатації, щоб уникнути появи в результатах вимірювань систематичних помилок в деяких випадках механізації тваринницьких юстування нівелірів необхідно проводити досить часто, може бути навіть щодня. У загальному порядку нівелювальних засоби вимірювання мають проходити метрологічну атестацію щорічно, а в разі проведення ремонтних робіт, ударів, падінь та інших механічних впливів, які спричинили за собою раз'юстіровку нівеліра, - по ситуації, поза чергової перевірки.

Перед надходженням вимірювача в продаж виробником в обов'язковому порядку виконується повірка та налаштування приладу. Залежно від типу нівеліра - лазерного або оптичного - юстирування виконується різними способами.

Нівелір з компенсатором

Коректна робота нівеліра з компенсатором характеризується горизонтальністю променя візування зорової труби рівної поверхні землі (кут i) в межах зони дії компенсатора.

Юстування круглого рівня виконують юстувальні рівневими гвинтами, потім зорову трубу розгортають на 180 ° і при необхідності повторюють і перевірку, і настройку.

Якщо перевірка виявила відхилення сітки ниток, то юстування нівеліра з компенсатором полягає в ослабленні гвинтових кріплень сітки і приведення пластинки з сіткою ниток в коректне стан: горизонтальна нитка сітки повинна бути перпендикулярна осі обертання нівеліра, а вертикальна - збігатися з прямовисною лінією. Справність компенсатора рекомендується перевіряти кожен раз перед початком роботи.

Лазерний нівелір

Правильне розташування вертикальної і горизонтальної площин контролюється повіркою і, в разі необхідності, виконується юстирування лазерного нівеліра. Положення площин регулюється шляхом зміщення центру мас маятника за рахунок вкручування або викручування спеціальних гвинтів, що відповідають за розташування кожної площині і виставляння правильних параметрів.

самостійна юстирування

Виконати найпростішу процедуру перевірки і настройки лазерного нівеліра можна самостійно, використовуючи метод 180 градусів. Певним чином виконується розмітка по траєкторії променя при різних положеннях нівеліра: нормальному і розгорнутому на 180 °. Якщо краї променя і виконані розмітки збігаються, то турбуватися нема про що - прилад абсолютно справний. В іншому випадку, потрібно його юстирування.

Все, що можна зробити в плані самостійних налаштувань, це:

• обертанням гвинта змістити центр ваги нівеліра;
• відрегулювати гвинтами платформи фронтальний і бічний крен площин;
• за допомогою схилу регулюванням гвинта домогтися ідеального положення маятника.

Інші, більш точні налаштування може виконати тільки кваліфіковані фахівці спеціалізованих компаній.

Ким і як проводиться юстирування?

Якщо уважне прочитання інструкції та спроби самостійно налаштувати прилад до бажаних результатів не привели, слід звернутися в спеціалізовані метрологічні сервісні центри, які мають сертифікати і ліцензії на виконання таких метрологічних процедур як механізації тваринницьких юстирування.

Ліцензії і сертифікати державного зразка про допуск до певного виду робіт в геодезичної діяльності підтверджують якість виконуваних робіт і послуг, що надаються, а також відповідність вимогам і державним стандартам використовуваної матеріальної бази і необхідну для проведення робіт кваліфікацію фахівців.

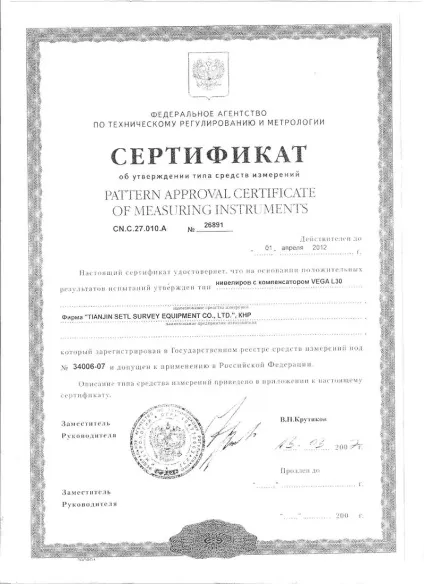

Після закінчення робіт видається свідоцтво встановленого зразка про результати проведення повірки та юстування нівеліра.

результат юстування

Результат налаштування характеристик пристрою не завжди може бути позитивним. Якщо прилад на будь-якому етапі налаштувань не дає бажаних результатів або приведення до них в силу різних причин неможливо, нівелір визнається непридатним і виводиться з експлуатації з відповідною відміткою в техпаспорті.

Вартість юстування, як правило, становить від 800-1000 руб. і вище, але роботи зазвичай проводяться в комплексі, так як якісну юстировку неможливо виконати без повірки приладу.
