Яке навантаження витримує швелер, металлмагніт

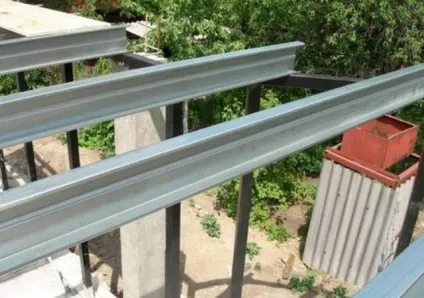

Швелер призначений для сприйняття механічних навантажень в будівельних вузлах і конструкціях. Найчастіше цей металопрофіль використовується в якості:

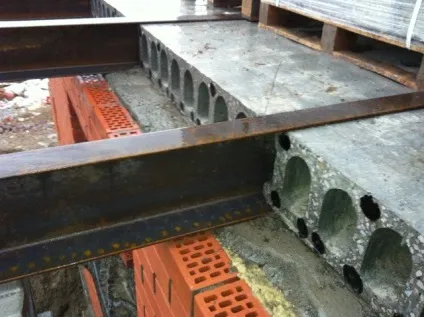

- однопрогонових балок шарнірно-опертого типу, навантажених рівномірно-розподілений (балка перекриття між поверхами),
- консольних балок з жорсткою закладенням, навантажених рівномірно-розподілений (козирок з двох швелерів з ж / б заповнювачем),
- балок шарнірно-опертого типу, навантажених рівномірно-розподілений (балка перекриття, випущена за межі стіни для балкона),
- однопрогонових балок шарнірно-опертого типу, навантажених зосереджено (перемичка з спирається на неї однією або двома балками перекриття),
- консольних балок, навантажених зосереджено (козирок з двох швелерів з металевим листом між ними, на якому встановлена цегляна стіна).
Гранична здатність навантаження швелера залежить від його геометричних характеристик і показує, яку вагу він здатний витримати без критичних величин вигину і прогину, здатних привести до руйнування конструкції.
Розрахунок граничного навантаження на швелер
В якості вихідних даних використовуються:
- довжина прольоту,
- нормативна і розрахункове навантаження,
- кількість швелерів, що укладаються разом,
- розташування швелера, щодо навантаження (встановлений на полицях або на стінці),
- модуль пружності марки стали,
- тип швелера (з паралельними або похилими полицями, спеціальний, економічний, легкий),

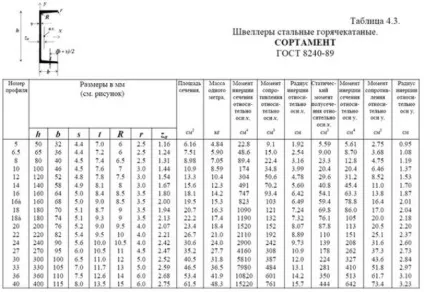

- типорозмір швелера і його граничний вертикальний прогин.
Результатом розрахунків є:
- мінімальний момент опору швелера,
- максимально допустимий прогин швелера в прольоті.
Мінімальний момент опору балки дорівнює відношенню максимального згинального моменту до нормальній напрузі при вигині. Згинальний момент дорівнює четвертій частині твору довжини прольоту на розрахункове навантаження. Нормальна напруга при вигині дорівнює відношенню розрахункового навантаження до площі перетину швелера.
Максимально допустимий прогин швелера дорівнює добутку коефіцієнта 5/384 на ставлення твори розрахункового навантаження на четверту ступінь довжини прольоту до добутку моменту інерції швелера на модуль поздовжньої пружності матеріалу швелера.
За отриманими результатами визначається, чи підходить перевіряється типорозмір швелера для даної конструкції.
