Яка супутникова антена краще різновиди і вибір

Мова стосується супутника - потрібно превеликий коефіцієнт посилення антени. Параметр вважаємо двосічним лезом: з одного боку добре, що сигнал приймається найслабший, з іншого - погано: ширина головної пелюстки діаграми спрямованості виходить вузька. Заплуталися? Розплутаємо вузли, подивимося, яка супутникова антена краще.

Які бувають параболічні антени

Антена складена мінімум двома стандартними частинами:

1. Рефлектор (відбивач).
2. Опромінювач для супутникової антени грає роль приймача випромінювання (конвертер).

Найчастіше рефлектор виступає невіддільною частиною параболоїда, антена називається параболічної. Просторова фігура забезпечена одним цікавим властивістю, відомим з фізики. Паралельні промені, що приходять з довільного напрямку, збираються площиною, іменованої фокальній. Хвилі, що падають перпендикулярно розкриву, зберуться фокусом параболоїда. Там розміщують опромінювач, антену бачив кожен. У побуті називається тарілкою.

Тепер зрозуміло, якщо промені надіслані вищим становищем небесної сфери, зберуться нижче фокусу. Новомосковсктелі офсетні бачили тарілки: опромінювач зміщений донизу. Параболічні антени. Гідність в тому, що з оптичною точки зору вид на супутник з центру параболоїда нічим не загороджений. Необов'язково задирати тарілку, ловлячи високо розташувався супутник.

Запитайте - Земля крутиться, як супутник висить на одному місці? Рухається по орбіті, відпрацьовуючи кутову швидкість обертання планети. Для параболічної антени здається нерухомим. Положення супутників відстежується спеціальними наземними станціями управління, періодично потрібна корекція параметрів руху космічних апаратів.

Щоб визначити положення мовного супутника, власники викладають на огляд координати майна на орбіті. Традиційно: довгота, більшість телевізійних ретрансляторів висить в області екватора. На цьому факті заснований принцип дії тороидальной антени.

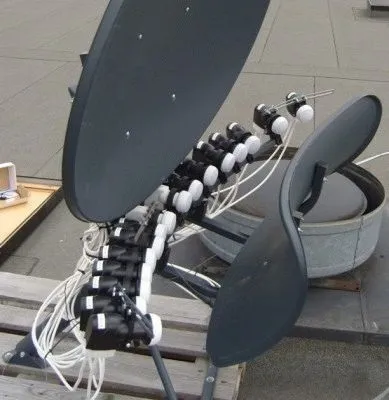

тороїдальна антена

Тороїдальна - найкраща супутникова антена бажаючим приймати мовлення кількох ретрансляторів. Оскільки орбіта апаратів відома, розробниками було знайдено оригінальне рішення задачі: параболічний рефлектор доповнений тороідальним, облучателей використовують по числу супутників.

Параболоїд ідентичний типовою тарілці. Тороид - частина зовнішньої поверхні бублика, який відкушуємо разом, поїдаючи бублика. Власне, тором наука називає бублик ідеальної форми. Ось тороїдального рефлектора проходить під кутом до горизонту, обговоримо нижче, у вертикальній площині паралельна фокальній площині параболоїда.

Фокальна площина - площина, що проходить через фокус антени. Перпендикуляр, що виходить із центру тарілки, пронизує площину під прямим кутом (90 градусів).

Конвертери розташовуються на направляючої з прута, розташованої в нижній частині тарілки між обома рефлекторами.

Читайте також: Налаштування антени

Задумка дозволила насолоджуватися передачами декількох провайдерів без потреби перебудови фізичного стану рефлекторів, конвертерів. Зручніше, ніж користуватися поворотними пристроями. Механічне позиціонування грішить похибкою, можлива поява люфту. У природі придумано електронне сканування, для цього потрібно буде зробити антенну решітку. Уникаємо вдаватися в подробиці, штуковини в побуті рідко використовуються.

терміни та визначення

Діаграма спрямованості параболічної антени - малюнок, що показує, залежність чутливості прийому від напрямку. Підрахунок ведеться в двох площинах, вертикальної і горизонтальної. У параболічної антени криві однакові, демонструють яскраво виражений максимум, спрямований строго перпендикулярно центру тарілки.

Називається центральний пелюстка діаграми спрямованості. Кутова ширина показує положення точок небесної сфери, що демонструють найкращий прийом. Вершина піку називається коефіцієнтом посилення, цифрою хваляться виробники параболічних антен.

Ширина пелюстки, коефіцієнт посилення в безперестанної боротьбі. Хотілося горизонт охопити, сигнал найслабший прийняти. На поточному рівні технологічного розвитку компроміс неможливий. Йдуть виробники на хитрощі.

Правильне усвідомлення зазначених термінів дозволить здійснити вибір супутникової антени безпомилково.

Монтаж ведеться на опорну скобу, що служить опорою тарілці. Процес максимально простий, слідуючи типовою схемою, в стіну закладаються болти, дюбелі, монтаж ведеться різьбовими з'єднаннями. Вибір кабелю супутникової антени широкий. Відрізняються види якістю, набором параметрів, ціною. Тривіальне твердження, але варто нагадати: за скромну ціну палаци рідко продають (інженер здатний знайти). Відсутня сенс брати контакти з позолотою для відрізка коаксиала довжиною 3 метри з'єднати персональний комп'ютер з супутниковою антеною.

параболічна антена

Сенс створення тарілки - зловити сигнал супутника. Починається найскладніше.

Будь-супутник геостаціонарній. Сайт провайдера надає калькулятор розрахунку точного положення ретранслятора на небосхилі. Початкова виставка проводиться буквально по компасу, транспортира. Наступне завдання вирішується за допомогою програмного забезпечення, що йде в комплекті з параболічною антеною, іноді можна використовувати інші пакети.

Стандартна програма для роботи з супутниковим ресивером вміє визначати рівень сигналу. Рухаючи антену юстувальні пристроями, добийтеся найкращого прийому. Зазвичай викликають фахівців, роботи краще вести удвох: один рухає тарілку, другий каже рівень сигналу. Особливо, якщо параболічна антена встановлюється на даху. У професіоналів прикуплений невеликий прилад, який базується на підключенні до ноутбука або відокремлений, з шматком коаксиала і ресивером. Можна спробувати зібрати щось схоже самостійно, якщо є переносний комп'ютер. З пристроєм вести наладку буде набагато простіше.

Читайте також: Антена для телевізора своїми руками

Відразу слід врахувати: з параболічної тарілкою більше одного ретранслятора не спіймаєш. Факт враховують при вирішенні того, яку супутникову антену вибрати.

тороїдальна антена

Супутникова антена дозволить ловити передачі відразу декількох ретрансляторів. Звичайний кут по азимуту становить 55 градусів. Антена сконструйована, щоб лінія прийому лягала по орбіті.

Почати слід вибором супутників. Чи не повинні розбігатися по азимуту більш ніж на кут, що охоплюється тороидальной антеною. Налаштування може вестися двома шляхами, обидва припускають приблизну виставку кута місця. Після потрібно буде знайти вірний азимут, щоб супутники уловлювалися антеною. В останню чергу регулюється кут нахилу.

1. Ставимо тарілку майже вертикально. Лінія орбіти супутників явно вище центрального напряму. Один нюанс. Координати записуються в блокнот, вибирається центральний супутник. За координатами, щоб укладався в середину. Націлимо конструкцію по азимуту. Після тороидальний відбивач необхідно регулювати по куту місця (рухати вгору-вниз), поки сигнал центрального супутника не досягне максимуму: центр рефлектора встановлено. Після кути азимута, місця уникаємо чіпати. Тепер виставимо положення конвертерів, в першу чергу одного крайнього. Тепер необхідно край точно навести на супутник, нахиляючи тороидальний відбивач. Дія вдалося, можна вважати, велика частина роботи зроблена. Тепер на тороидальной антени обертається навколо осі кожен опромінювач, рухається уздовж направляючої, довершуючи точним підстроюванням процедуру. Перемикання між конвертерами здійснюється програмно.
2. Другий спосіб нагадує перший, вирівнювання йде по двох кінцях. Необхідно нанизати конвертери на направляючу, максимально точно виставити два крайніх. Для початку ловиться максимум сигналу на один, будь-який кінець. Потім налаштовується протилежний опромінювач. На завершення кожен конвертер обертається навколо осі. Допоможе забезпечити збіг поляризації сигналу, антени.

Вирішуючи, яка з супутникових антен краще, віддавайте перевагу тороидальной моделі, якщо потрібно забезпечити прийом декількох провайдерів. Навпаки, при відсутності вибору ускладнювати обладнання немає потреби.

Важливо знати: більше розмір тарілки, вище коефіцієнт посилення:

• складніше навести на супутник;
• більше будуть перешкоди в вітряну погоду.

Легкий бриз качає будинок, не можна помітити неозброєним оком, коли справа торкнеться лову маленької небесної точки, рух стане неприйнятним за величиною. Факт відчують живуть на відкритій місцевості, де часто трапляються бурі або шторми.
