Як зробити водостічну систему своїми руками розрахунок і монтаж водостоку

Крім надійної покрівлі, стін і фундаменту необхідний додатковий захист від дощової води і талого снігу. Як зробити своїми руками якісну водостічну систему? Оптимальне рішення - спланувати відведення ще до укладання декоративного покрівельного покриття. При установці системи на готову дах доведеться підбирати тип водостоку зі спеціальним зовнішнім кріпленням. Крім робіт з монтажу покрівельних жолобів і вертикальних труб, розраховують поверхневий грунтовий відведення, щоб захистити фундамент від вологи.

Рівень складності схеми покрівельного зливового відведення залежить від форми, конструкційних особливостей і розміру даху. Елементи системи повинні бути встановлені так, щоб водовідведення максимально захищав весь периметр будівлі від опадів.

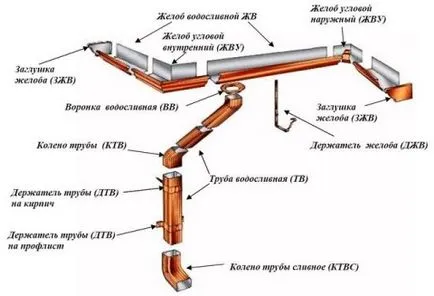

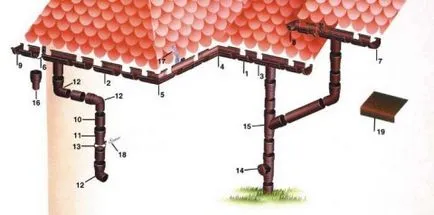

Схема: складові водостічної системи

Складна форма даху: варіант установки водостоку

Будь-яка волога - розтанув сніг, дощ - повинна бути відведена від стін. Функції водостічної системи:

1. Захист зовнішньої поверхні стін від води. Навіть покрита водовідштовхувальним декоративним матеріалом стіна при постійному намоканні почне доставляти проблеми господареві дому: через мікропори волога просочиться всередину. Вологі стіни - відмінний провідник тепла, взимку прогріти приміщення з підвищеною вологістю складно. Вода руйнує розчин в кладці, страждає декоративне покриття, а поверхня покривається грибком.
2. Захист фундаменту. Стікає по зовнішніх стінах волога потрапляє в грунт, заливаючи фундамент і розмиваючи грунт навколо. В результаті - цвіль в підвалі, тріщини в фундаменті і нерівномірне просідання підстави.
3. Захист декоративного покриття у дворі. Спучена плитка на отмостке і доріжках, калюжі і бруд - результат неправильного розрахунку водостоку.

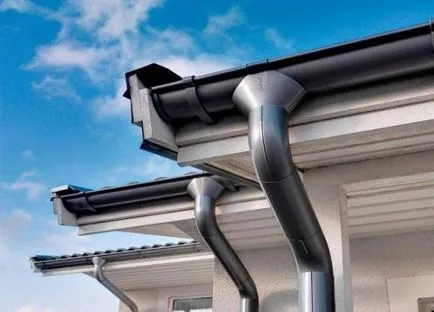

Конструкція системи: горизонтальна покрівельна частина, вертикальні труби і відведення

Перед тим, як монтувати водостічну систему, варто розібратися з конструкцією. Стандартна схема складається з з'єднання 3х рівнів відводів:

• Покрівельні горизонтальні жолоби. Кріпляться по периметру даху. Функція - зібрати воду, що стікає по схилу, і направити потоки вниз. Горизонтальна покрівельна частина включає в себе: жолоби, кутові жолоби, кронштейни для кріплення, з'єднувальні елементи, поворотні деталі, бічні заглушки.
• Вертикальні водовідводи. Труби, з'єднані з горизонтальним жолобом, відводять воду в грунт. Складові: воронки для врізки, кріплення для фіксації труби в стіні, кути для переходу від рівня покрівлі до стіни, труби.
• Дощоприймачі. Дощоприймачі встановлюють під виходом вертикальних зливів і з'єднують з каналізаційним зливовим відведенням. Матеріали: ємності з відкритим верхом або герметичним патрубком за розміром водостічної труби.

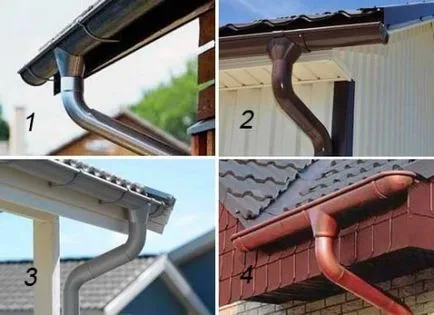

Матеріал виготовлення: на будь-який смак

Стандартні комплекти виробляють з:

• Полімерів: поліпропілену і ПВХ.

• Металу (сталі) з полімерним покриттям: багатошаровий матеріал.

• Стали, оцинкованої для захисту від корозії.

• Металу, який не піддається корозії, - міді, алюмінію.

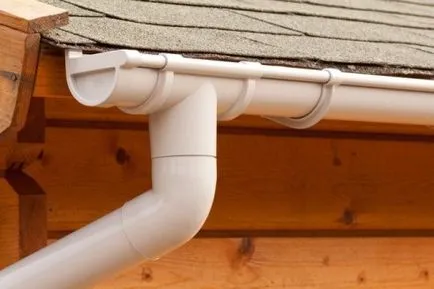

Розібратися, як правильно зібрати і встановити пластикову водостічну систему, зможе навіть новачок. Матеріал легко піддається різанню, система комплектується набором допоміжних деталей: з'єднувачів, перехідників, відводів. Легка вага дозволяє без зусиль закріпити пластикову водостічну систему на даху.

Переваги пластикових виробів:

• Відсутність корозії.

• Дешевизна.

• Простота монтажу і обробки.

Головний недолік - низька стійкість до перепадів температур. У спеку матеріал розширюється, тому стикуються деталі з зазором, з огляду на максимальне розширення. У мороз пластик стає крихким, монтувати водостічну систему на дах, що не обладнану снігозатримувачами, не можна. Виробники не рекомендують встановлювати полімерні водостоки в регіонах, де температура в холодний період опускається нижче -5 о С.

Водостічну металополімерний систему можна змонтувати як на готову дах, так і під час установки покрівельного покриття. Вироби стандартних типорозмірів виробляють з металу - сплаву сталі, на який наносять до 4 - 5 додаткових шарів для захисту від корозії. Верхній шар - полімерна плівка з можливістю вибору відтінку. Крім трубопроводів типових розмірів, за індивідуальним замовленням можлива проектування і виготовлення деталей нестандартного діаметра і розмірів.

• Стійкість до зміни температур, відсутність теплових деформацій.

• Міцність, довговічність.

• Прийнятна вартість.

Монтаж водостоку з металу з пластиковим покриттям вимагає акуратності: якщо пошкодити захисний шар, метал всередині почне іржавіти.

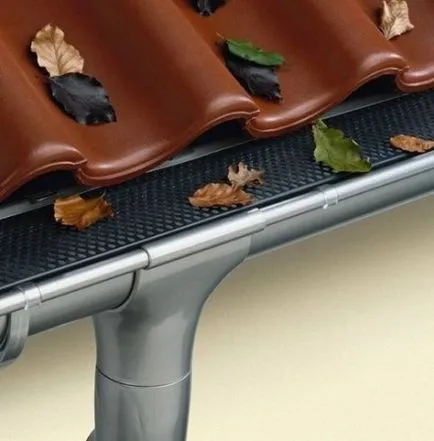

Крім стандартних виробів, заводські металопластикові водостоки бажано доукомплектувати захисними решітками, які встановлюють поверх жолобів; системою електро обігріву для захисту від пошкодження жолобів і труб снігом, льодом.

На ринках ще зустрічаються водостоки з оцинкованої сталі. Монтувати водостічну систему з таких деталей складно. Причина - погана геометрія, низька якість обробки виробів, неточності в розмірах. Єдина перевага - низька ціна.

• Складність збірки і специфічна техніка з'єднань.

• Схильність до корозії: тонка оцинковка захищає вироби не довше 2 - 3 років.

• Сумнівна естетичність - стандартний сірий колір без можливості вибору.

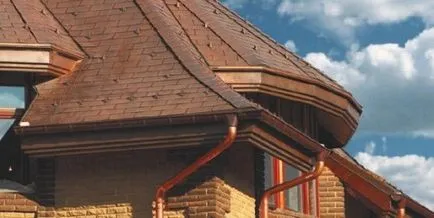

Водостічна система з міді

Мідні і алюмінієві водостоки - це системи з міцного металу товщиною від 1,5 мм. Такі вироби здатні служити століттями: матеріал не схильний до корозії, не тріскається. Згодом на мідній поверхні тільки з'явиться шляхетний відлив зеленуватого відтінку.

Вартість виробів - в рази вище металопластикових та полімерних деталей. Величезна перевага - бездоганний зовнішній вигляд і надійність.

Деталі горизонтальних відводів

Перш за все необхідно спланувати лінії горизонтальних жолобів, прорахувати кількість і метраж вертикальних ліній, дощоприймачів. Інструменти, які потрібні для монтажу:

• Рулетка, будівельний рівень, маркер або олівець для розмітки.

• Ножівка для різання.

• Шуруповерт, саморізи.

• Герметик або спеціальний клей для з'єднання деталей.

Кількість деталей і метраж жолобів і труб попередньо прораховують за схемою. Основні правила:

1. На одну воронку, встановлену для зливу, метраж жолоба не повинен перевищувати 12 м.
2. Відстань між гаками або кронштейнами не повинна перевищувати 60 см.
3. Для двосхилим покрівлі з довжиною ската, що не перевищує 10 м, досить 2 вертикальних відводів з воронками.
4. Для складних дахів прораховують кількість воронок за кількістю прямих ділянок.

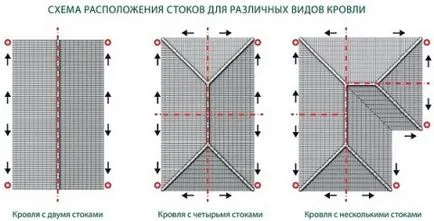

Базові конструкції покрівель для розрахунку

1. Стандартний розмір заводського жолоби - 3 м.
2. Стандартний діаметр - перетин від 8 до 12,5 см. Найчастіше встановлюють водостічні системи з 10 см діаметром жолобів і труб. У регіонах з постійними рясними опадами бажано придбати водостік зі збільшеним перетином.
3. Базові форми труб і жолобів - півсферу і квадрат.

Схема складання системи з деталей з прямокутним перетином

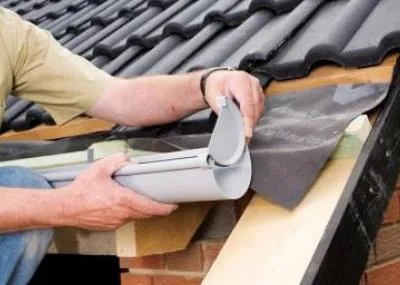

Як зробити горизонтальні відводи водостічної системи? Перший крок - виміри і розкрій жолобів. При монтажі бажано використовувати цільні заводські відрізки, доповнивши відсутній ділянку меншим шматком. При різанні металопластикових або полімерних виробів можна використовувати болгарку або насадку на дриль - при нагріванні пластик деформується, а полімерний шар відшаровується. Ріжуть матеріал спеціальними ножицями або ножівкою.

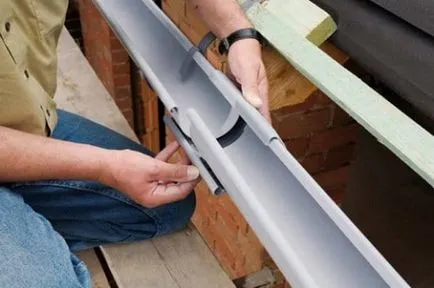

З'єднання з ущільнювачем

З'єднують деталі в лінію декількома способами. Для кожного конкретного матеріалу виробник вказує можливі способи з'єднань: клейові, на герметик, спеціальними з'єднувачами на гумовому ущільнювачі.

Збирати горизонтальну ділянку зручніше на землі, для складання під дахом залишають одне з'єднання.

На краях жолобів фіксують пластикові заглушки: по периметру з'єднання наносять герметик, вставляють заглушку в паз, притискають.

Розмічають отвори під воронки. Вирізують по периметру. Фіксують воронку під жолобом.

Способи кріплення водостоку

Найвідповідальніша частина робіт - кріпити жолоб водостічної системи під дах. Як правильно? Існують 3 способи монтажу на кронштейни (гаки):

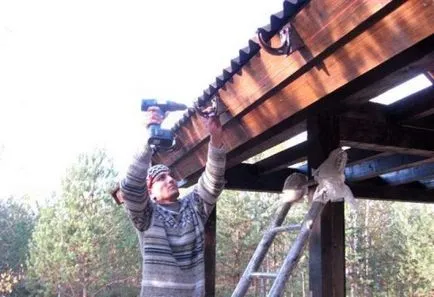

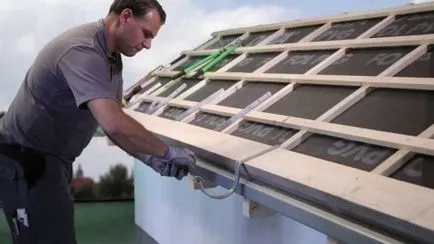

• Водостічна система кріпиться на кронштейни, зафіксовані безпосередньо на кроквах скатної або мансардного даху, якщо верхнє покриття покрівлі ще не встановлено. Крок між кроквами повинен становити до 60 см, максимум - 90 см.

Кріплення до настилу

• При великій відстані між кроквами гаки фіксують до дошки настилу, закріпленої над кроквами.

Монтаж на фронтальну дошку

• Легкі пластикові жолоби водостічної системи можна монтувати на фронтонну дошку.

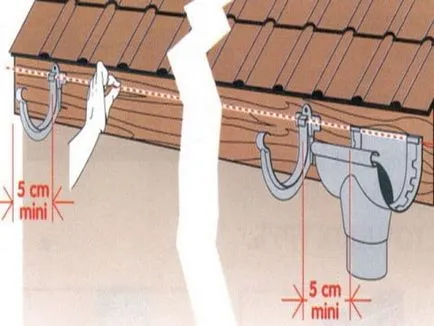

Обов'язково дотримуються мінімальний ухил при монтажі кронштейнів. Якщо в комплекті - регульовані гаки, то їх кріплять по лінії розмітки і згодом відгинають на запланований кут. При виборі нерегульованих гаків, які кріплять на вітрову дошку, необхідно уздовж лінії установки змістити вісь зі схилом у напрямку до вирви на 2 - 3 мм на кожен метр.

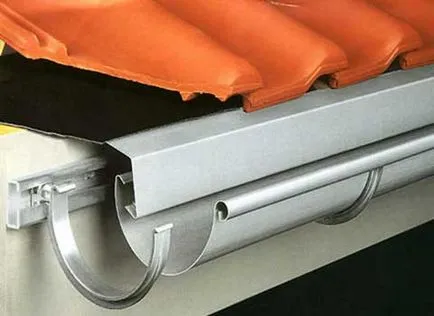

Гаки в спрямовуючий пазу і крапельний відведення

Після перевірки нахилу починають фіксувати жолоб. Заводські кронштейни укомплектовані фіксують елементами - зажимами. При монтажі на кроквяну дошку додатково встановлюють крапельну лінію для відведення конденсату з-під покриття.

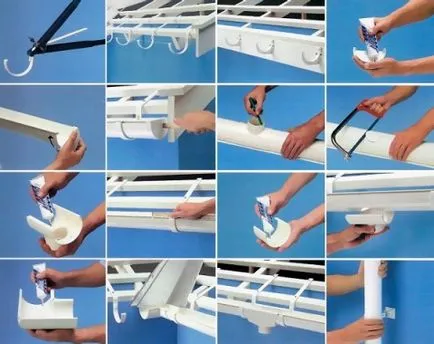

Монтаж пластикового горизонтального відводу

Перед тим, як монтувати водостік, ще раз перевіряють герметичність і міцність з'єднань.

Щоб правильно змонтувати вертикальні відводи водостічної системи, прораховують кількість колін і перехідників, з'єднувачів. Перехідники з відведенням для під'єднання бічній гілки використовуються при встановленні однієї вертикальної труби для 2 горизонтальних ділянок: на мансардному або покрівлі складної форми.

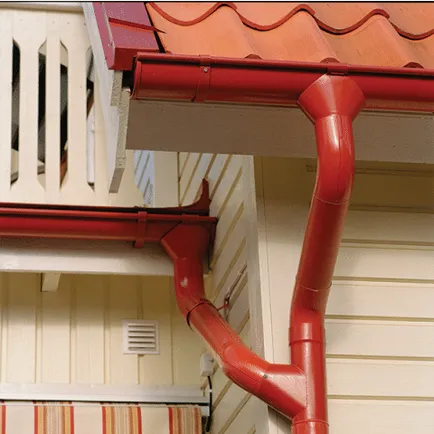

З'єднувач з боковим відводом

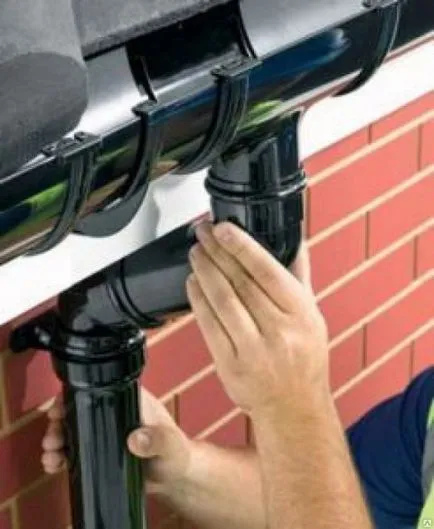

Для виведення зливу з воронки до труби використовують 2 коліна з кутом 45 о. Встановлюють 1 виріб в передбачуваному місці кріплення вертикальної труби, друге - на вихід воронки. Заміряють відстань і відрізають шматок труби для монтажу між згинами.

З'єднання воронки з вертикальним ділянкою

Важливо! При з'єднанні вертикальних труб використовують з'єднувачі з розтрубами. Монтаж виконують розтрубом вгору - до напрямку потоку. Обов'язково залишають зазор до 5 - 6 мм.

Відстань від гака до воронки

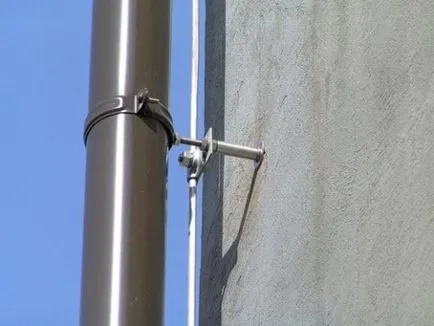

До стіни кріплять водостік на фіксують хомути з дюбелями. Можна використовувати універсальні фіксатори з зажимами для регулювання по діаметру. Труби не притискають до стіни - необхідно залишити до 5 - 10 см вільного простору.

Організація зливу в нижній частині відведення залежить від типу дощоприймача, який буде встановлений під вимощення. Якщо передбачений вхід для труби, то її нижню частину виводять в точку з'єднання з ємністю.

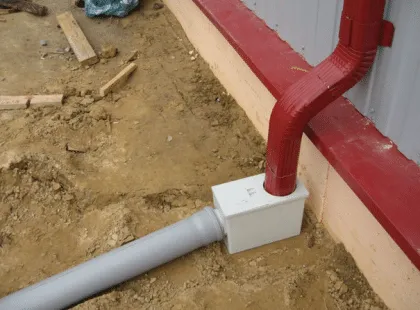

З'єднання зливу з дощі приймачем

При виборі відкритих приймачів потрібно зробити кутовий відведення для зливу - встановити коліно. Монтаж виконують так, щоб потік з слива потрапляв в центр приймача.

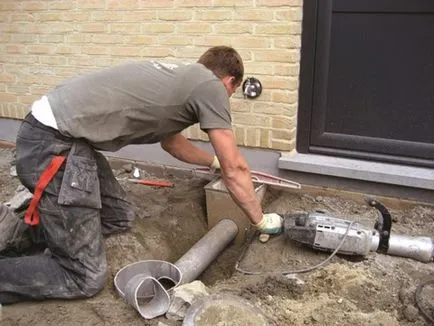

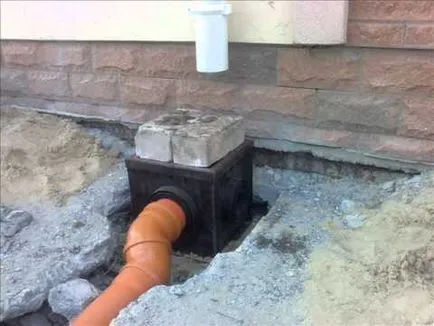

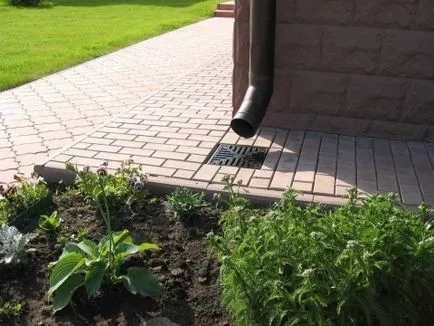

Правильно встановлений водостік - це сухий двір навіть після зливи. Відвести воду, що витікає із зливу, можна через дощоприймачі, з'єднані з лівневка. Дощоприймачі з пластика вкопують у поглиблення під центрами вертикальних водостоків.

Щоб збільшити термін служби виробів, дотримуються кілька простих правил:

1. Дно має бути рівним і твердим, строго горизонтальним.
2. Бажано зробити опалубку і залити стінки і дно розчином.
3. Верхній край захисної решітки повинен знаходитися на одному рівні з декоративним покриттям - плиткою.

Обов'язково рівнем перевіряють горизонтальність

Монтаж і кріплення водостоку на простий двосхилим даху - процес нескладний. Для організації водостоку зі складною покрівлі краще запросити майстрів. Точний попередній розрахунок допоможе заощадити на матеріалі - фахівці прорахують необхідну кількість труб і жолобів так, щоб відходів практично не залишалося. Виконати коректну установку з дотриманням нахилів при складній геометрії даху самостійно не вдасться - це робота для професіоналів.
