Як зробити тепла підлога водяний і електричний

При проектуванні систем опалення в приватних будинках і сучасних квартирах все частіше використовуються різні види теплих підлог. Вони особливо актуальні для ванних кімнат, балконів і лоджій, коридорів та інших приміщень, де не можуть бути використані традиційні опалювальні системи. Найбільш затребуваними вважаються водяні і електричні конструкції, кожна з яких має власні перевагами і недоліками. У багатьох випадках вони використовуються в якості основного опалення, тому часто виникає питання, як зробити тепла підлога самостійно. Як показує практика, в цьому немає нічого складного, за умови суворого дотримання інструкцій і рекомендацій.

Як робиться тепла підлога

Забезпеченість теплом є однією з основних складових комфорту будь-якого житла. Крім того, відсутність комфортної температури негативно впливає на здоров'я людей. Тому, поряд з традиційними системами опалення, все частіше використовуються теплі підлоги - водяні і електричні, що забезпечують максимальний затишок і комфорт в житлових приміщеннях.

Їх перевагами є істотні відмінності від традиційних опалювальних систем. Звичайні радіатори розташовуються на зовнішніх стінах під вікнами, що призводить до суттєвих втрат тепла і зниження їх ефективності. Найбільш підходяща температура повітря утворюється лише в 1,5-2 метрах від батареї, а інший простір приміщення прогрівається нерівномірно.

Зовсім по-іншому працюють теплі підлоги. Вони охоплюють нагріванням все приміщення, оскільки нагрівальні елементи укладені рівномірно по всій площі. Виходить, що найбільш оптимальна температура знаходиться внизу, на відстані приблизно 1 м від підлоги, а верхня частина приміщення наповнена більш холодними повітряними шарами. В електричних системах є можливість швидкої зміни температури за допомогою терморегулятора. У водяних підлог також можна змінювати температуру нагрівання, проте в цьому випадку потрібно значно більше часу.

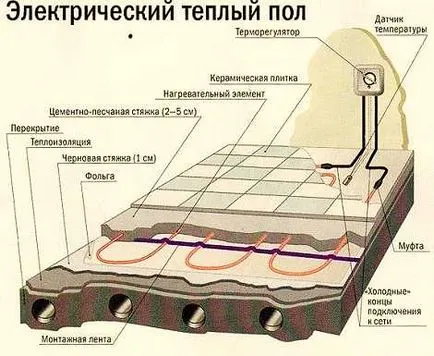

При вирішенні питання як робити тепла підлога, слід пам'ятати, що його ефективність також залежить від меблів, що знаходиться в приміщенні, килимових та інших покриттів. З урахуванням усіх факторів можна розглядати загальні принципи пристрою теплих підлог. Дані системи включають в себе кілька шарів, що складаються з теплоізоляційного матеріалу, самих теплих підлог, цементно-піщаної або бетонної стяжки і фінішного покриття. Як джерело тепла використовується вода або електричний нагріває кабель.

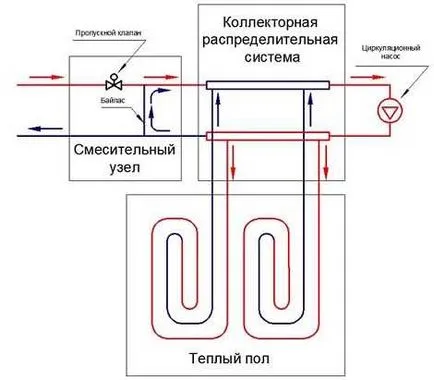

Циркуляція води здійснюється по трубах з металопластику та інших матеріалів. Рух теплоносія забезпечується циркуляційним насосом. Більш складними вважаються електричні системи, в яких кабель не передає електрику на відстань, а перетворює його в теплову енергію. Конструкція такого кабелю схожа на антенний. Зверху він покритий ізоляцією, здатної витримувати температуру понад 1000С. У разі перегріву ізоляційний шар руйнується, що призводить до короткого замикання і виходу з ладу всієї системи. Ремонтувати такі підлоги дуже довго і дорого, оскільки визначити, де пошкоджено кабель практично неможливо.

У водяних підлог виникають свої проблеми у вигляді тріщин в трубах і фітингах, що викликають витік теплоносія. Щоб уникнути подібних ситуацій, потрібно суворо дотримуватися технологію і правила монтажу.

Як правильно зробити водяна тепла підлога

Теплі водяні підлоги по праву вважаються найбільш довговічними і економічними опалювальними системами. Єдиним їх істотним недоліком є ​​досить складний і дорогий монтаж. Якщо ж все-таки доводиться вирішувати питання, як самому зробити теплу підлогу, необхідно точно слідувати рекомендаціям і дотримуватися встановленого порядку дій під час проектування та монтажу.

На 1 етапі складається проект майбутніх теплих підлог. У ньому враховуються всі фактори, які можуть перешкодити монтажу системи. Тому проектування повинно здійснюватися з урахуванням висоти приміщення, орієнтації вікон і місць установки дверей. Крім того, потрібно окремо оцінити несучу здатність перекриттів, так як навантаження на них істотно збільшиться через бетонної стяжки.

Якщо перешкоди відсутні, можна приступати до розрахунків водяних підлог. Для цього використовуються такі дані, як висота приміщення і площа статі, матеріал перекриттів і стін, наявність і вид теплоізоляції, підлогове покриття, діаметр труб і матеріал, з якого вони виготовлені. Крім того, потрібно враховувати потужність котла або центрального опалення, а вибір необхідного температурного режиму здійснюється за допомогою таблиці.

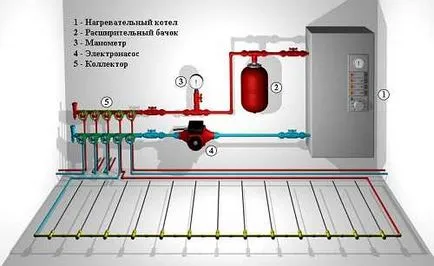

На 2 етапі після складання проекту купуються всі необхідні матеріали та обладнання. В першу чергу, це газовий котел, циркуляційний насос і колекторний шафа. З матеріалів найбільш важливими є труби. Вони можуть бути мідними, металопластиковими або поліпропіленовими, з найбільш оптимальним перетином 16-20 м.

Крім труб знадобиться спеціальний утеплювач для теплої підлоги, армована сітка, а також всі необхідні компоненти для пристрою стяжки.

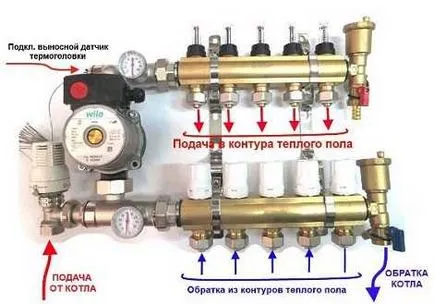

3 етап включає в себе всі монтажні роботи. Спочатку встановлюється колекторний шафа з колектором, насосом, Воздухоотводная клапаном і зливним відведенням. Установка колектора здійснюється на рівному віддаленні від усіх контурів або біля найбільш протяжного з них.

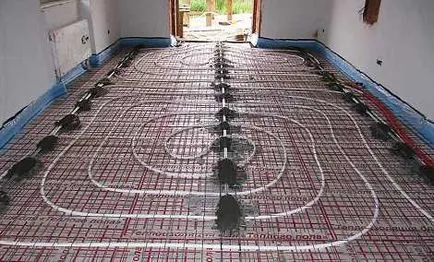

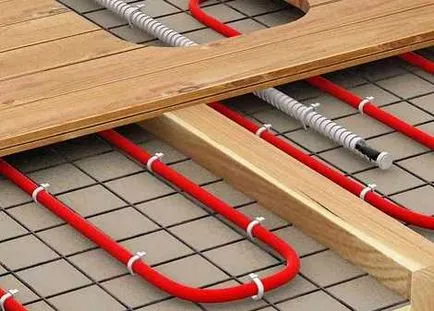

Далі готується основа, на яку укладається теплоізоляційний матеріал, що зменшує втрати тепла через підлогу. На теплоізоляцію укладаються труби різними способами - равликом, змійкою або за комбінованою схемою. Рекомендується місця розташування труб заздалегідь відзначити на поверхні підлоги.

На 4 і 5 етапах підключається колектор до вільного кінця труби, після цього виконується опресовування труб, тобто їх гідравлічне випробування. Для цього в систему закачується вода під високим тиском, що перевищує розрахункове приблизно в 1,5-2 рази. Поступово тиск знижується, а температура води залишається незмінною. Весь процес перевірки триває протягом доби.

На 6 етапі труби заливаються стяжкою, при цьому вони повинні бути повністю заповнені водою. Для стяжки можуть використовуватися як готові суміші, так і розчини, приготовані самостійно. Після повного висихання стяжки можна робити перший пробний запуск теплих водяних підлог, які повинні набрати заплановані параметри за 2-3 доби. В самому кінці робіт на поверхню укладається оздоблювальний матеріал.

Як провести тепла підлога

Електричні теплі підлоги поділяються сталася на кілька основних видів:

• З використанням нагрівального кабелю.
• Нагрівальні мати, що складаються з тонкого кабелю, закріпленого на захисній сітці.
• Плівкові інфрачервоні підлоги.

Для самостійної укладання найкраще підходить перший варіант з нагрівальним кабелем, тому дії з електричними підлогами будуть розглянуті на його прикладі.

Всі роботи традиційно починаються з проектування. В першу чергу визначається і розмічається площа, на якій буде виконано розміщення нагрівальних елементів. Із загальної площі виключаються місця, де встановлена ​​стаціонарна меблі, побутова техніка та інші важкі предмети. Після цього визначається потужність і довжина кабелю. Якщо тепла підлога призначений для повноцінного опалення, він повинен займати не менше 70% всієї площі.

Перед укладанням готується підстава, очищається від пилу і сміття, в разі необхідності вирівнюється. На підготовлену поверхню укладається теплоізоляція і спеціальний екран для відображення інфрачервоного випромінювання. Після цього встановлюється терморегулятор і датчик температури, що розміщується на однаковій відстані від нагрівального кабелю, як можна ближче до поверхні підлоги. Для терморегулятора вибирається найбільш зручне місце, зазвичай біля розетки. Відстань від підлоги складає 30 см і вище.

Нагрівальні елементи встановлюються за заздалегідь визначеною схемою. Укладений кабель фіксується тонкої металевої стрічкою, що закріплюється перпендикулярно укладанні. Після монтажних робіт потрібно виконати перевірку електричного опору кабелю і датчика температури. Перевірка працездатності системи проводиться на мінімальному нагріві протягом 1-2 хвилин. На регуляторі загоряється лампочка, а кабель стає теплим. Після перевірки харчування відключається і триває подальше влаштування підлог.
