Для створення телеграфного ключа нам необхідно:
1. Кілька меблевих куточків
2. Шматочок брусочки
3. Шматочок фанери
4. Кілька дротів
5. Пружина, кілька шайбочек
6. Меблева ручка
7. Пара саморізів

Отже, приступимо:

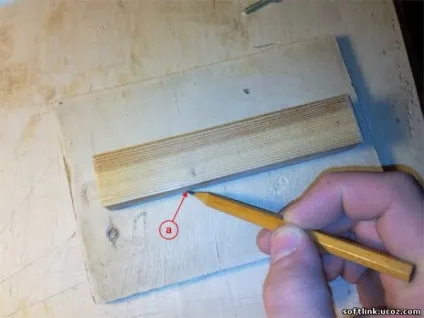

1. Необхідно зробити розмітку:
a) де буде знаходитися важіль
б) місця розташування кронштейнів шарніра
в) місця установки ручки і контактної групи
г) місця розташування обмежувача
д) місць кріплення пружини пристрою натягу
Інструмент: олівець.

2. Розкриваємо всі розмічені отвори наскрізь, через брусок і фанеру (крім отвори в торці важеля - його на довжину свердла) свердлом діаметром 2,5 мм. Отвір (в) в важелі рассверливаем свердлом діаметром 4 мм. для гвинта меблевої ручки.
Інструмент: дриль, або свердлильний станочек.

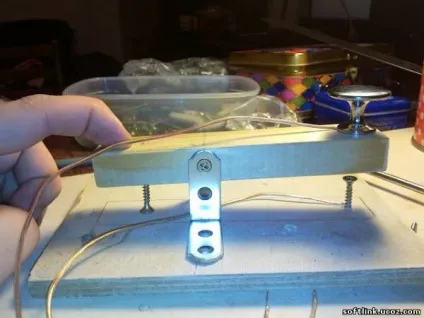

3. Прикручуємо меблеві куточки саморізами до бруска так, щоб кронштейни вільно оберталися. В отвір (г) важеля з нижньої сторони укручуємо саморіз. Довжина виступаючої частини самореза повинна бути на кілька міліметрів менше, ніж відстань від осі шарніра до основи - це визначає вільний хід важеля.
Інструмент: викрутка

4. Зачищаємо ізоляцію в обох кінців двох проводів.
Інструмент: бокорізи.

5. В отвір (в) підстави вставляємо зачищений від ізоляції кінець одного з проводів, укручуємо в цей отвір саморіз. Довжина виступаючої частини самореза повинна бути рівною або меншою, ніж довжина виступаючої частини самореза, вкручені в отвір (г) важеля - це визначає вільний хід важеля.
Інструмент: викрутка

6. В отвір (в) важеля монтуємо меблеву ручку, під неї вставляємо зачищений від ізоляції кінець другого проводу.

7. Якщо вільний хід важеля більше 1-2 міліметрів, в отвір (г) підстави укручуємо саморіз.
Інструмент: викрутка.

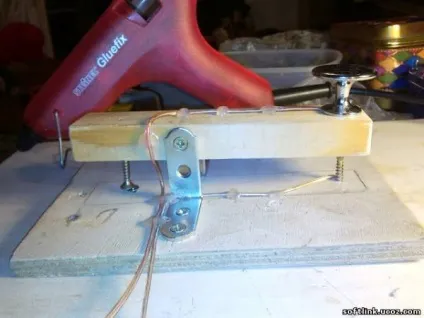

8. Меблеві кронштейни прикручуємо до основи, фіксуємо дроти - наприклад, термоклеем.

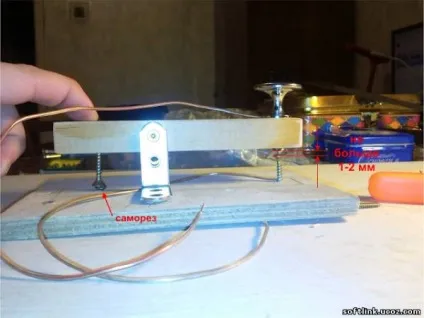

Після того, як кронштейни прикручені до основи, слід відрегулювати вільний хід важеля - закручуючи або викручуючи плоскогубцями саморіз (в) в підставі, необхідно домогтися, щоб вільний хід важеля був не більше 1 міліметра: як показала практика, чим менше вільний хід - тим зручніше працювати.
Інструмент: викрутка, клейовий пістолет, плоскогубці.

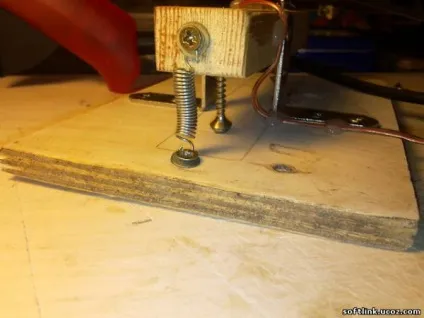

9. Монтуємо пружинку пристрою натягу саморізами з прокладкою шайб.
Інструмент: викрутка

10. Для більшої естетики ключ фарбуємо, попередньо знявши красиву блискучу ручку. Фарбувати слід акуратно, не зачіпаючи гвинт і шуруп контактної групи - до яким підключені дроти.
Інструмент: кисть.

Телеграфний ключ готовий.

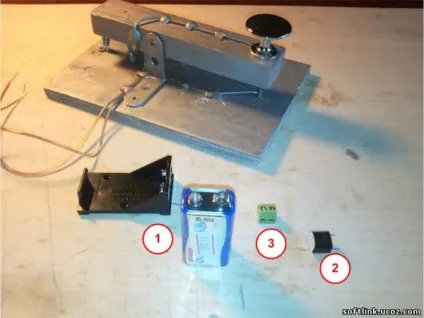

Продовжимо: для виготовлення пищалки потрібно:
1. Батарейка і утримувач для неї
2. Генератор звуку
3. Клемна коробка

Термоклеем приклеюємо клеммник і генератор звуку на тримач батарейки:

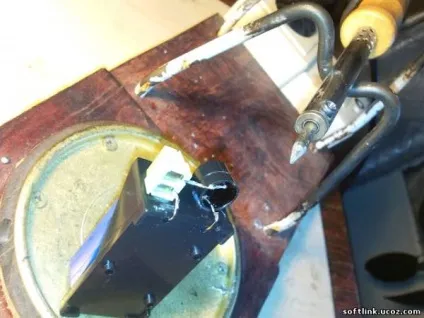

Розпаювати дроти: (-) з держателя батарейки на (-) генератора звуку, (+) з генератора звуку і з держателя батарейки - в клеммник, на різні контакти.

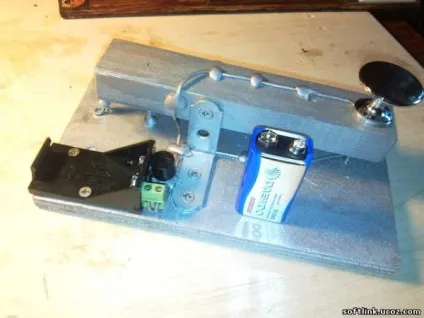

Під'єднуємо до клемної коробки дроти від телеграфного ключа, кріпимо держатель батареї до основи телеграфного ключа.

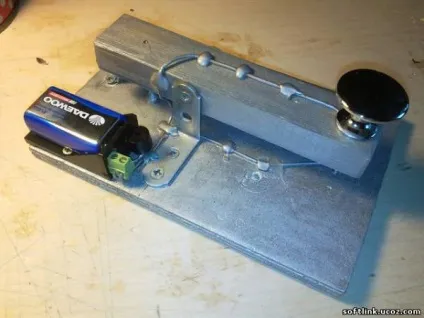

Встановлюємо батарейку на її законне місце, і все.

Можна вчити азбуку Морзе і починати тренуватися в передачі сигналів за допомогою телеграфного ключа.
