Як зробити своїми руками піч на відпрацьовуванні з підручних матеріалів
Щоб забезпечити в своєму неопалюваному гаражі прийнятну температуру в зимовий період, можна спорудити своїми руками піч на відпрацьовуванні. Вона обійдеться не дорого, та й паливо для неї можна дістати за низькою ціною, якщо постаратися. Існує кілька варіантів спорудження такої конструкції різного ступеня складності. Розглянемо деякі з них.
Щоб заощадити на опаленні маленького господарського приміщення, можна спорудити піч на відпрацьовуванні своїми руками
Принцип дії печей на відпрацьованому маслі
Мазут з давніх пір використовується людиною, як паливо. Будучи одним з найбільш важких компонентів нафти, ця речовина йде не тільки на пальне, а також на виробництво різних олій та інших рідин нафтохімічного виробництва. Як і всі складові нафти, мазут і його похідні мають гарну горючістю з виділенням великої кількості тепла. Відпрацьоване автомобільне масло потрібно утилізувати за допомогою складних технологічних процесів. Однак, від нього можна отримати користь, здійснивши згоряння в саморобній печі на відпрацювання. Креслення найпростішого варіанту такої конструкції може виглядати так, як показано нижче.
Відпрацьоване масло є дуже складним речовиною, що складається з суміші різних вуглеводнів. Якщо його підпалити, то вигорятимуть лише летючі речовини, а все інше піде у відходи. Причому вони дуже токсичні і їх заборонено викидати на звичайну на звалище. При нагріванні без горіння відпрацювання починає розпадатися на багато складових, більшість з яких газоподібні. Ось вони-то, при достатньому доступі кисню, згоряють повністю, не залишаючи шкідливих речовин. Щоб такий процес відбувся, необхідно спорудити піч на відпрацьовуванні. Своїми руками це можна зробити, наприклад, зі старого газового балона.
Принцип роботи печі на відпрацьованому маслі
Як виготовити своїми руками піч на відпрацьовуванні найпростіше
Для того, щоб самостійно зробити пічку для гаража, яка в якості палива буде споживати відпрацьоване автомобільне масло, потрібно знайти старий газовий балон. Перед тим, як почати його розрізати, потрібно випустити весь залишковий газ і злити конденсат. Після цього балон промивають водою, щоб виключити навіть саму можливість займання. Для розбирання балону, потрібно спустити з нього газ за допомогою натискання на клапан.
Корисна порада! Щоб переконатися, що газ в балоні повністю відсутня, необхідно клапан змастити рідким милом. Натискати на клапан необхідно поки мильний розчин не перестане пузиритися.
Приклад саморобної печі, виготовленої з газового балона
Після повного спуску газу, клапан потрібно відкрутити. Якщо зробити це неможливо, то доведеться в донної частини балона просвердлити невеликий отвір, діаметром 10 мм. Для цього беремо дриль і в центрі дна свердлимо, не натискаючи сильно, щоб не отримати іскри. Для впевненості місце свердління постійно поливаємо водою. Як тільки отвір буде готово, всередину балона наливають звичайну воду і промивають його. Потім воду зливають і розмічають місця розрізів на балоні.
При виготовленні з газового балона печі на відпрацювання своїми руками, креслення якої був представлений раніше, необхідно відрізати нижню частину. Її висота 20 см. До неї приварюють ніжки, які можна зробити з можливістю регулювання для зручності установки на будь-якій поверхні.
Монтажні розміри печі з бочки для створення своїми руками
З нижньої частини роблять первинну камеру згоряння. У неї буде заливатися відпрацьоване масло, яке в процесі регульованого горіння буде нагріватися і розкладатися на летючі фракції. Верхню частину цієї камери закривають круглої кришкою зі сталі товщиною 4 мм. Вона обов'язково повинна легко зніматися при необхідності, так як внутрішня поверхня камери потребує щотижневої ретельному очищенню від шлаків.
В середині кришки прорізають отвір з діаметром 10 - 15 см. На нього приварюють трубу довжиною 50 см, в якій просвердлюють безліч 10 мм. отворів. Труба повинна бути толстостенная, не менше 4 мм. У цій же кришці збоку робиться отвір меншого, до 5 см діаметру. У нього вставляють невелику трубку з заслінкою. Вона грає роль горловини для заливки масла і дроселя для керування надходження повітряної суміші в топку.

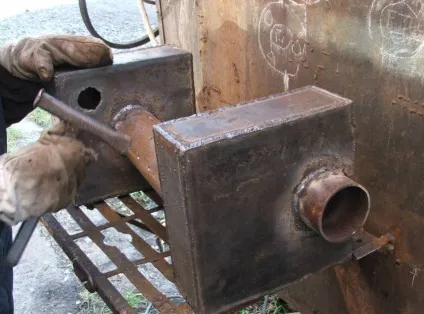

Піч на відпрацюванні, зварена з листового металу
Так як, створена своїми руками, піч на відпрацьовуванні, потребує відведення диму без вихлопу вогню, то з верхньої частини балона виготовляють ще одну камеру, в якій відпрацьовані гази остигають перед вильотом в трубу. Усередині цієї камери є перегородка, що запобігає пряме попадання вогню в вихлопну трубу. Розпечені гази встигають повністю догоріти в цій камері поки огинають дану перегородку.
Корисна порада! Висота витяжної труби повинна становити 4 м. Це оптимальний розмір для забезпечення належної тяги. Вона повинна бути строго вертикальної, так як будь-які горизонтальні ділянки здатні накопичувати в собі конденсат.
Створення печі на відпрацювання своїми руками
Така піч працює наступним чином. Через отвір в камері згоряння заливається відпрацьоване масло на дві третини її обсягу. Там воно і підпалюється. Коли горіння посилиться, заслінку прикривають. Це забезпечує більш економну витрату масла і його повне вигорання. Які не згоріли відразу фракції при нагріванні піднімаються на дірчасту трубу, де контактують з повітрям, після чого спалахують і згоряють, виділяючи тепло в великій кількості. Відпрацьовані гази потрапляють у верхню камеру, де відбувається їх остаточне Догорание і вихлоп в трубу.
Так зі звичайного газового балона можна зробити піч на відпрацьовуванні. Креслення з усіма деталями і їх розмірами можна подивитися на фото.
Використання капілярних технологій при виготовленні печі
Крім описаного вище найпростішого способу виготовлення масляної печі, застосовують і більш вдосконалені варіанти. Одним з них є капілярна піч на відпрацьовуванні. Своїми руками її зробити теж під силу кожному, хто вміє поводитися з металом і інструментами.
Масло в такій конструкції не просто наливають в камеру згоряння, де воно знаходиться у великій кількості, а роблять це поступово шляхом крапельної системи. Цей метод дозволяє вигоряти маслу з більшою віддачею, а його витрата знижується до мінімуму. Окремо від печі у верхній частині встановлюється масляний бак, який патрубком з'єднаний з камерою згоряння печі. У патрубку встановлений регулювальний кран, за допомогою якого дозують надходження масла в топку. В іншому конструкція нічим особливим не відрізняється від найпростішої печі на відпрацювання. Своїми руками креслення, представлені нижче, допоможуть зробити такий агрегат без праці.
Схема крапельної подачі палива для саморобної печі
Організація додаткових можливостей печі на відпрацьованому маслі
Більш складна конструкція печі на відпрацювання з водяним контуром і вентилятором наддуву
Корисна порада: якщо Ви необхідності в систему може бути також встановлений відцентровий насос, який дозволить більш ефективно використовувати енергію нагрітої води. Вона не буде встигати сильно остигати при проходженні всього трубопроводу.
Переваги та недоліки масляних печей
Як і у всіх саморобних конструкцій, у масляних печей є головна перевага - це дешевизна. Їх можна зробити зі старих деталей, які давно валяються в кутку гаража, чекаючи свого застосування. Другим плюсом цих пристроїв є той факт, що вони працюють фактично на нікому не потрібному дешевому паливі, отримати яке не складає труднощів. Ці печі дуже швидко здатні нагріти невелике приміщення, так як використовують відкритий вогонь.

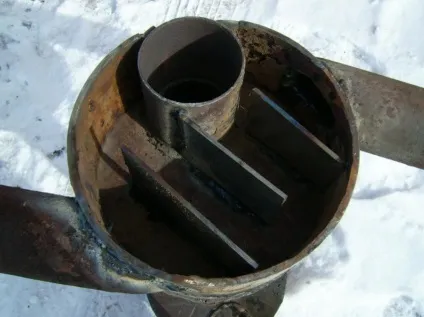

Камера печі на відпрацьованому маслі - вид зсередини
Переходячи до мінусів, слід сказати, що такі саморобні конструкції не претендують на становище постійних і основних джерел енергії. Вони тільки допомагають зігріти підсобні приміщення. Отже, перерахуємо всі мінуси масляних печей:
- неможливість використання всередині житлових приміщень;
- збільшення розмірів камери згоряння не призводить до збільшення потужності пристрою, так як ККД знижується;
- не можна погасити піч вогнегасником з порошком, так як суміш просто вибухає від розпечених деталей печі;
- неможливо точно регулювати інтенсивність теплообміну;
- є ризик вибуху при закипанні відпрацювання.
Приклад печі на відпрацювання, яку можна зробити своїми руками
Створюючи піч на відпрацьовуванні своїми руками, ми задаємося питанням, де брати для неї паливо. Це питання може бути вирішене найпростішим чином. Необхідно просто домовитися з господарем одного з автосервісів, розташованих біля вашого будинку. Можливо, він із задоволенням піде на те, щоб продавати вам за низькою ціною це цінне для вас паливо, але не має для нього ніякої практичної користі.
Корисна порада! При експлуатації печі з відкритою камерою згоряння не слід допускати порушення правил пожежної безпеки.
Це може привести до наслідків, збитки від яких напевно перевершать всю вигоду від такої печі.
