Як зробити стіл - колесо хом’ячка, мозгочіни
Незважаючи на те, робочі місця для вас обставляються виключно «жорстокими» стільцями і нерухомими столами для роботи стоячи, поки ви намагаєтеся щосили, ви отримуєте день наповнений відверненнями і болями в тілі.

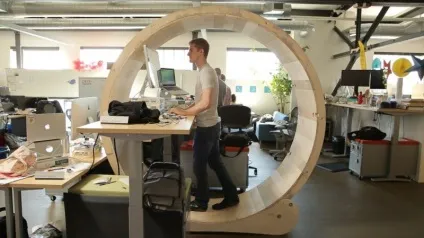

Отже, встаньте ж, розумні сидячі, і розкрийте невикористаний внутрішній потенціал нескінченним ходою назустріч блискучого майбутнього сфокусованого мозготруда. Зробіть крок в світ безмежних можливостей, обмежених лише плавним вигином колеса. Увійдіть всередину «Колеса хом'ячка», проголосивши тим самим нову еру безпрецедентної продуктівноcті.
Цей мозгопроект здійснений нами спільно з командою «Pier 9». Дякуємо Vanessa Sigurdson, Gabe Patin, Oliver Kreitman і Bilal Ghalib за допомогу в досвітнє час!
Крок 1: Проектування колеса
Речі, зроблені «під людину» піддалися ретельному обмірковування. Ергономічність і безпеку - дві важливі складові будь-якого «меблевого» мозгопроекта.
Порадившись, ми додали гальма, але потім відмовилися від них, щоб дійсно підвищити продуктивність «користувача столу». В кінцевому підсумку, ми вирішили, що наше мозгоколесо діаметром 2.03м буде розташовуватися на підставі шириною 60см, на якому змонтовані колеса від скейтборду, що підтримують саме колесо. Така конструкція дозволить колесу обертатися без будь-якої осі.
Стіл, що входить всередину самого колеса у нас вже був, і справа залишалася лише за тим, щоб не створити перешкод і залишилося достатньо простору для людини.
Колесо було спроектовано в перебігу декількох годин в програмі Autodesk Inventor, і це дозволило отримати параметричний макет, в якому при необхідності легко змінити діаметр, ширину і кількість планок. Ще ми імпортували модель людини з GrabCad, щоб перевірити зазори і обміряли всі двері в майстерні «Pier 9», щоб з неї можна було вивести нашу мозгоподелку.
Дивись прикріплені файли. Весь проект був виконаний за 24 години, і файли трохи «вогкуваті».
Для виконання проекту будуть потрібні:
- 4 листа фанери товщиною 2 см
- 4 колеса для скейта
- 2 трубки
- 240 саморізів по дереву
- 0.5 літра клею
- і гарний настрій!
Крок 2: Нарізка деталей. гідрорезка
Безумовно, цю мозгоподелку можна зробити за допомогою звичайного електроінструменту і досвіду самодельщиков. Найважче це зробити вигнуті планки, так як від точності залежить плавне функціонування колеса. За допомогою точно отмеренной мотузки можна розкреслити планки на аркуші фанери і лобзиком вирізати їх. А ручним фрезером з шаблоном і обрізний насадкою можна досить точно їх продублювати.
Ну а ми, працюючи в майстерні «Pier 9» компанії Autodesk, мали доступ до широкоформатному верстата для гідрорезка. Це верстат з комп'ютерним управлінням, який може різати будь-який матеріал струменем води під високим тиском, але за умови, що товщина матеріалу менш 15см. Дерево, метал, скло, камінь, будь-які форми, будь-який матеріал. Звичайно, ви можете подумати, що це безумство - різати деревину водою, але це позбавило нас від багатогодинної різання мозголобзіком. та й скоротило кількість використаного матеріалу, тому що ми змогли розмістити деталі на відстані близько 3 мм один від одного. І до того ж, отримана точність забезпечила плавне обертання і чудове поєднання деталей при складанні.
Для різання планок у нас пішло 4 листа фанери, при цьому всі вільні місця ми заповнили пластинками, за якими будуть ходити всередині «колеса хом'ячка», але все ж більшу частину цих пластин ми нарізали на циркулярному столі.
Крок 3: Нарізка деталей. циркулярний стіл

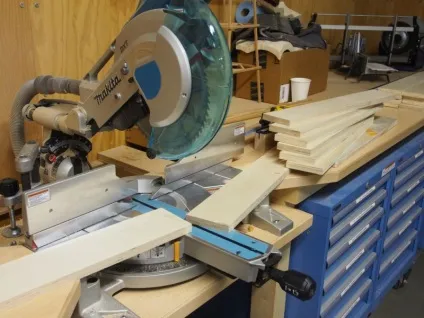

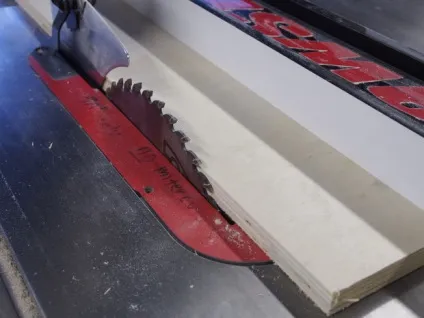

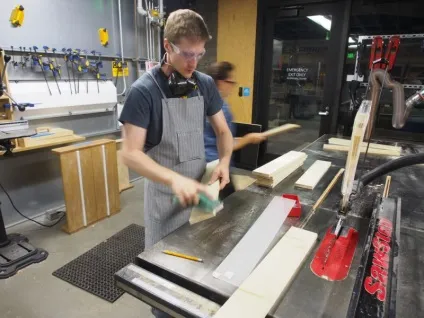

За допомогою циркулярного столу і пили торцювання ми нарізали залишилися пластини, потрібні для того, щоб заповнити два контури колеса. В цілому вийшло близько 60 платівок. Фанеру ми використовували бо вона була у нас під рукою, чудово підійдуть дощечки з сосни товщиною 2.5і шириною 15см, і виглядати будуть краще, але це і дорожче стане.
Вигнуті деталі підстави ми вирізали лобзиком по роздрукованим частинам трафарету з pdf-файлу. (На фото немає). За допомогою Acrobat Reader можна роздрукувати прикладений РDF-файл так, щоб кожна сторінка була частиною всього шаблону. При цьому мозготочность важлива тільки для відстані між отворами осей трубок, і для висоти осей щодо землі. Невеликий вигин нижній частині підстави запобігає розгойдування вироби на не зовсім рівній поверхні.
Крок 4: Розкладка кілець

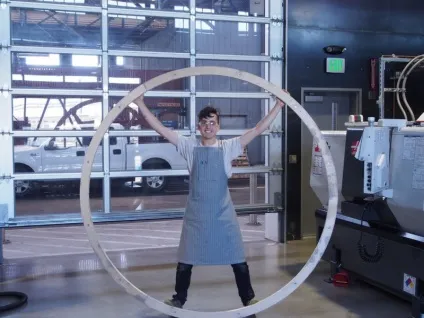

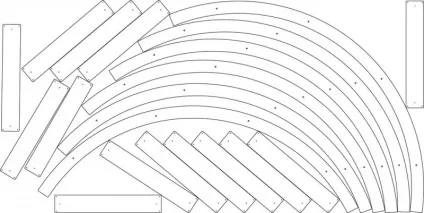

Колесо вироби складається з двох кілець і приблизно 60 платівок між ними, а кожне кільце складається з двох складових контурів вигнутих планок, цілісне кільце вирізати не вийшло в наслідок того, що фанерний лист недостатнього для цього розміру, тому кільце ми розділили на три частини і розклали як показано на фото.
В цілому виходить так:
- колесо з 2-х кілець,
- кільце з 2-х шарів,
- шар з 3-х планок, кожна з яких дорівнює 1/3 шару, тобто 120 градусів.
У кожній планці є 4 радіально розташованих отвори діаметром 6 мм для більш міцного скріплення мозгослоев.

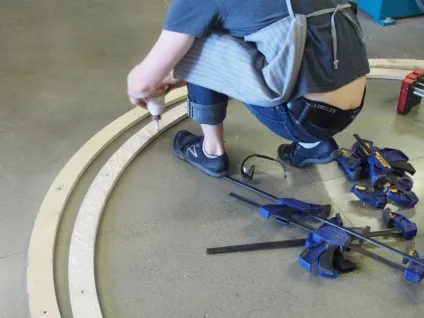

Крок 5: Склеювання кілець
Крок 6: Збірка підстави
Довжина труб грає важливу роль, і визначається вона підгонкою. Короткі труби не дадуть мозгоколесу обертатися, а при великій довжині воно буде занадто обертатися. Маленькі отвори під стрижні і великі отвори того ж діаметру, що і труби, повинні братися таким чином, щоб стрижні проходили через центри труб. Якщо стрижні зміщені, то підстава буде викривленим. І немає вагомих причин, чому ми не використовували для цього обрізки пиломатеріалу розміром 10х10см і кілька саморізів, або інше більш простий спосіб.
Колеса від скейта прикріплені до основи 8мм-ми гвинтами, двома шайбами і двома контргайками. Як показано на малюнку, першу контргайку потрібно затягнути дуже добре, а другу злегка вільно, щоб не пошкодити колесо скейта. Ми спробували встановити пластиковий диск між дерев'яними стінами і колесом скейта, щоб зменшити тертя між ними, але потім ми прибрали їх, так як вони не давали потрібного ефекту.
Крок 7: Тестування підстави
Крок 8: Кріплення пластин до кільцями

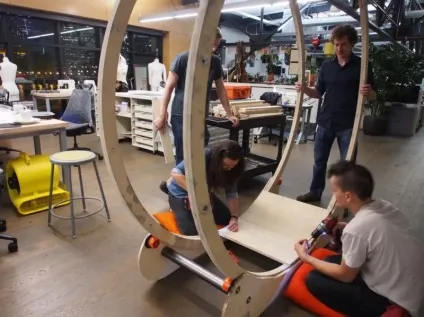

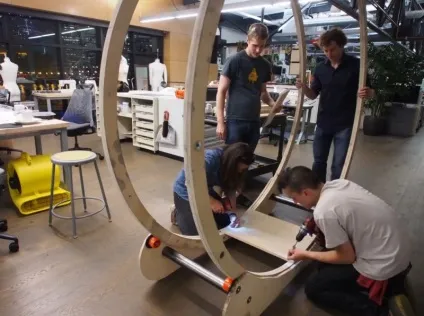

Цей крок був не тільки важким, але і витратним за часом, силам і матеріалами - ми вп'ятьох працювали над ним кілька годин, і вкрутили при цьому близько 250 саморізів.
Крок 9: Альтернативні варіанти використання: «колесо смерті» або лава
Крок 10: Згадки
Наша мозгоподелка не залишилася непоміченою, про це «колесі» розповіли в багатьох блогах і журналах, включаючи досить відомі. А видання з Сан-Франциско навіть надрукував докладну 5-ти сторінкову статтю про «Колесі хом'ячка».
На цьому все, і всім мозгоудачі в створенні подібних саморобок!
